联想一体机C560拆机图解教程

联想一体机C560拆机图解教程_第1页
1/7
联想一体机C560拆机图解教程_第2页
2/7
联想一体机C560拆机图解教程_第3页
3/7

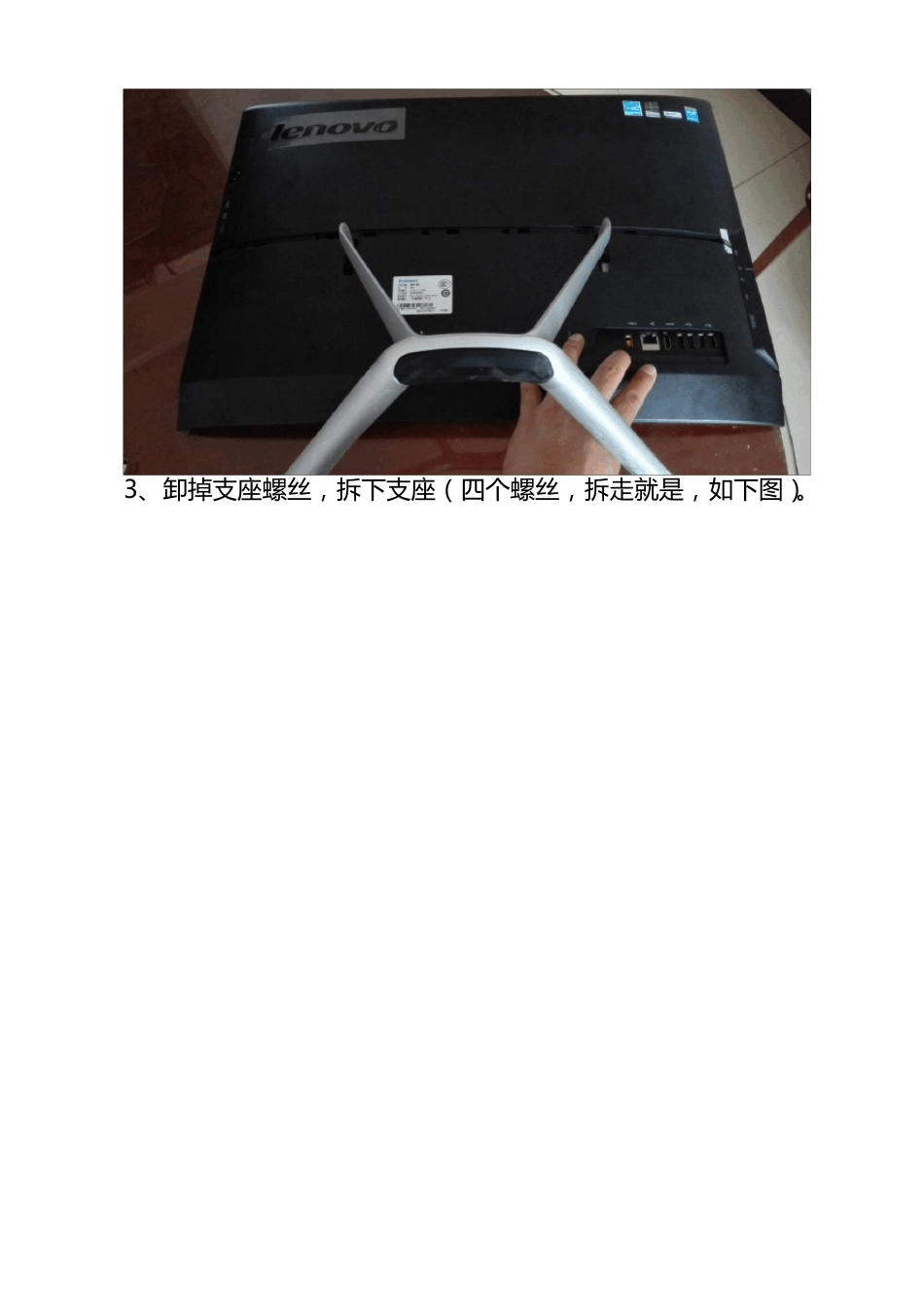

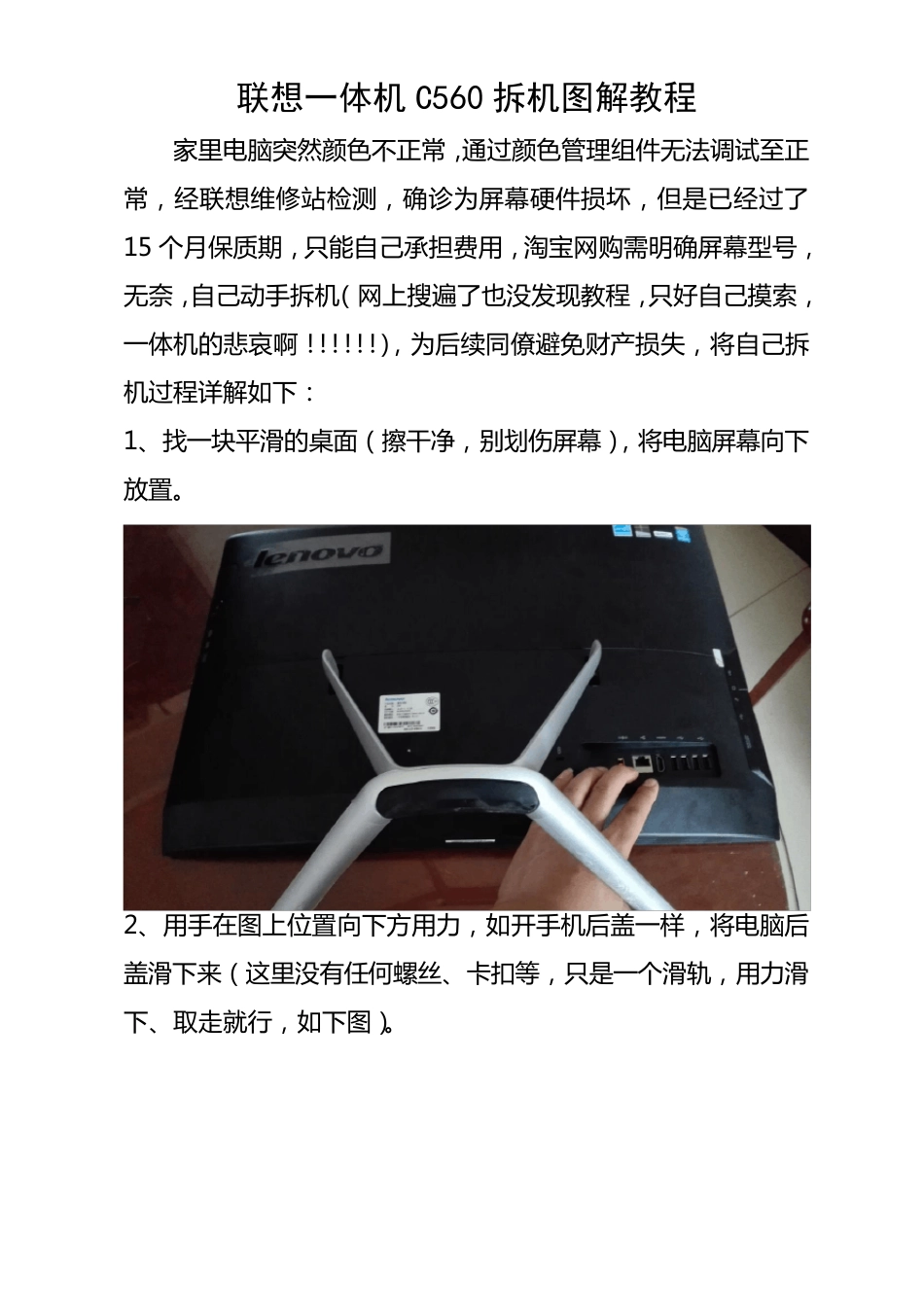

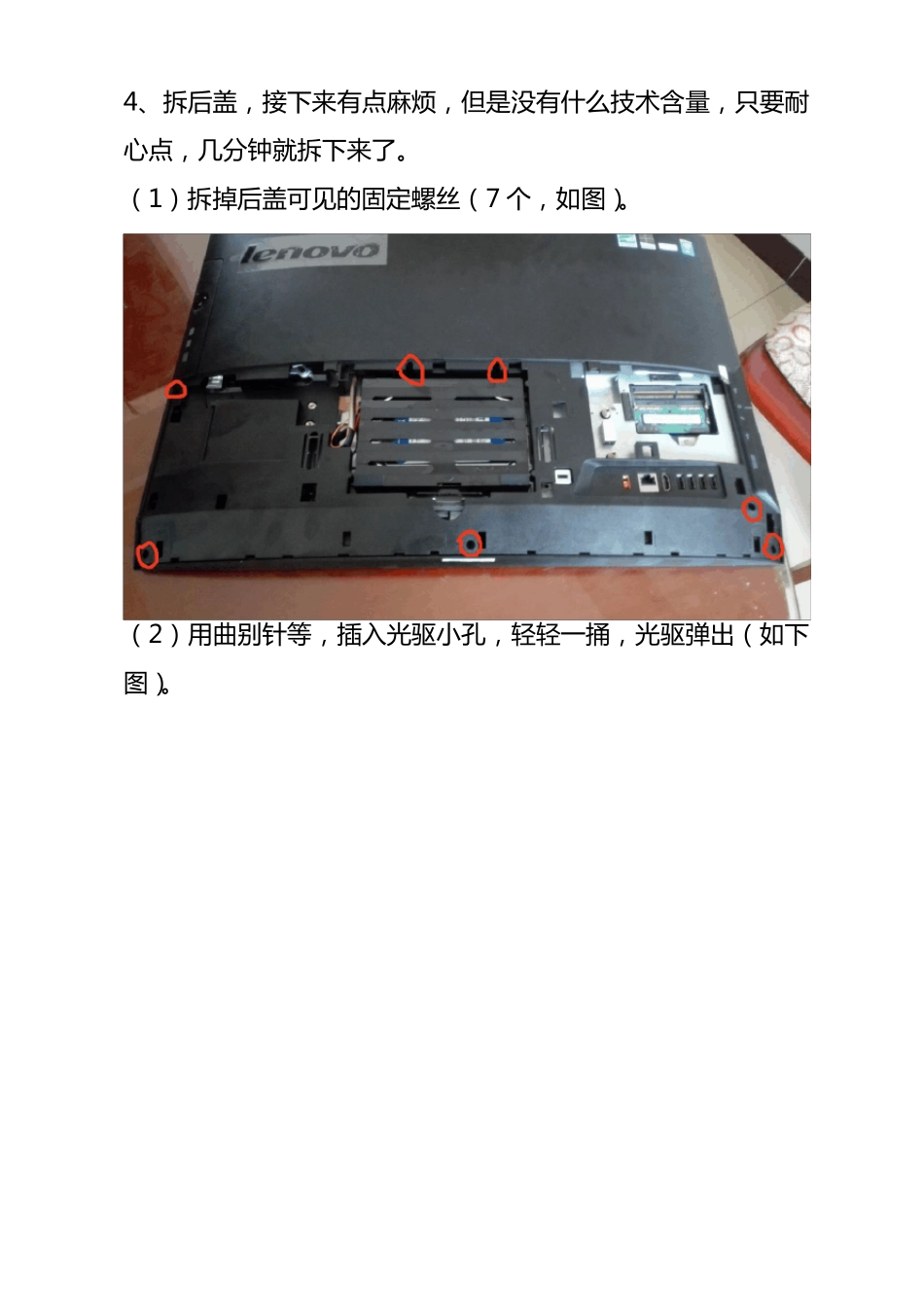

联想一体机 C560 拆机图解教程 家 里 电 脑 突 然 颜 色 不 正 常 , 通 过 颜 色 管 理 组 件 无 法 调 试 至 正常 , 经 联 想 维 修 站 检 测 , 确 诊 为 屏 幕 硬 件 损 坏 , 但 是 已 经 过 了15 个 月 保 质 期 , 只 能 自 己 承 担 费 用 , 淘 宝 网 购 需 明 确 屏 幕 型 号 ,无 奈 , 自 己 动 手 拆 机 ( 网 上 搜 遍 了 也 没 发 现 教 程 , 只 好 自 己 摸 索 ,一 体 机 的 悲 哀 啊 !!!!!!), 为 后 续 同 僚 避 免 财 产 损 失 , 将 自 己 拆机 过 程 详 解 如 下 : 1、找一 块平滑的 桌面( 擦干净, 别划伤屏 幕 ), 将 电 脑 屏 幕 向下放置。 2、用 手 在图上 位置向下 方用 力, 如 开手 机 后 盖一 样, 将 电 脑 后盖滑下 来( 这里 没 有任何螺丝、卡扣等, 只 是 一 个 滑轨, 用 力滑下 、取走就行, 如 下 图)。 3、卸掉支座螺丝,拆下支座(四个螺丝,拆走就是,如下图)。 4、拆后盖,接下来有点麻烦,但是没有什么技术含量,只要耐心点,几分钟就拆下来了。 (1)拆掉后盖可见的固定螺丝(7 个,如图)。 (2)用曲别针等,插入光驱小孔,轻轻一捅,光驱弹出(如下图)。 ( 3) 拆 下光驱里的后盖固定螺丝( 1 个,如图示) ( 4) 后盖的所有固定螺丝就全部拆 完了,接下来就是撬开后盖的 所 有 卡 扣 , 这 里 注 意 要 小 心 谨 慎 , 不 要 用 蛮 力 , 避 免 伤 害 外 观 。 建议从后盖的 左下角开始撬开, 先把后盖下边沿的 卡 扣 全部翘起来。(用 指甲从侧边缝用 力 撬开一丝缝隙, 用 一字小 螺丝刀沿着下边缝滑过去, 遇到走不 动的 地方就是卡 扣 的 位置, 稍稍向上用力 撬起卡 扣 , 然后继续, 直到将底边卡 扣 全部翘起) 然后沿着顺时针的 方向, 将左侧边缘的 卡 扣 撬开。 然 后 将 上 边 缘 的 卡 扣 撬 开 。 右 侧 有 耳 机 、话筒、USB 接口,当其他 3 面卡 扣 都撬 起后 ,将后 盖从左侧 抬起,右 侧 的 卡 扣 应该就可以顺势拿下来了,注意不要别坏右 侧 的 那些接口。 这 样 后 盖 就 全 部 拆 开 了 !!! 因 为 只 是 查 看 屏 幕 接 口 , 在 左 下 角 那 里 就 是 , 拆 机 就 到 这 里 了 。 整 个 过 程 安 全 、无损伤, 切记不要蛮力操作, 平心静气, 保证能够不留痕迹的拆 机 。
