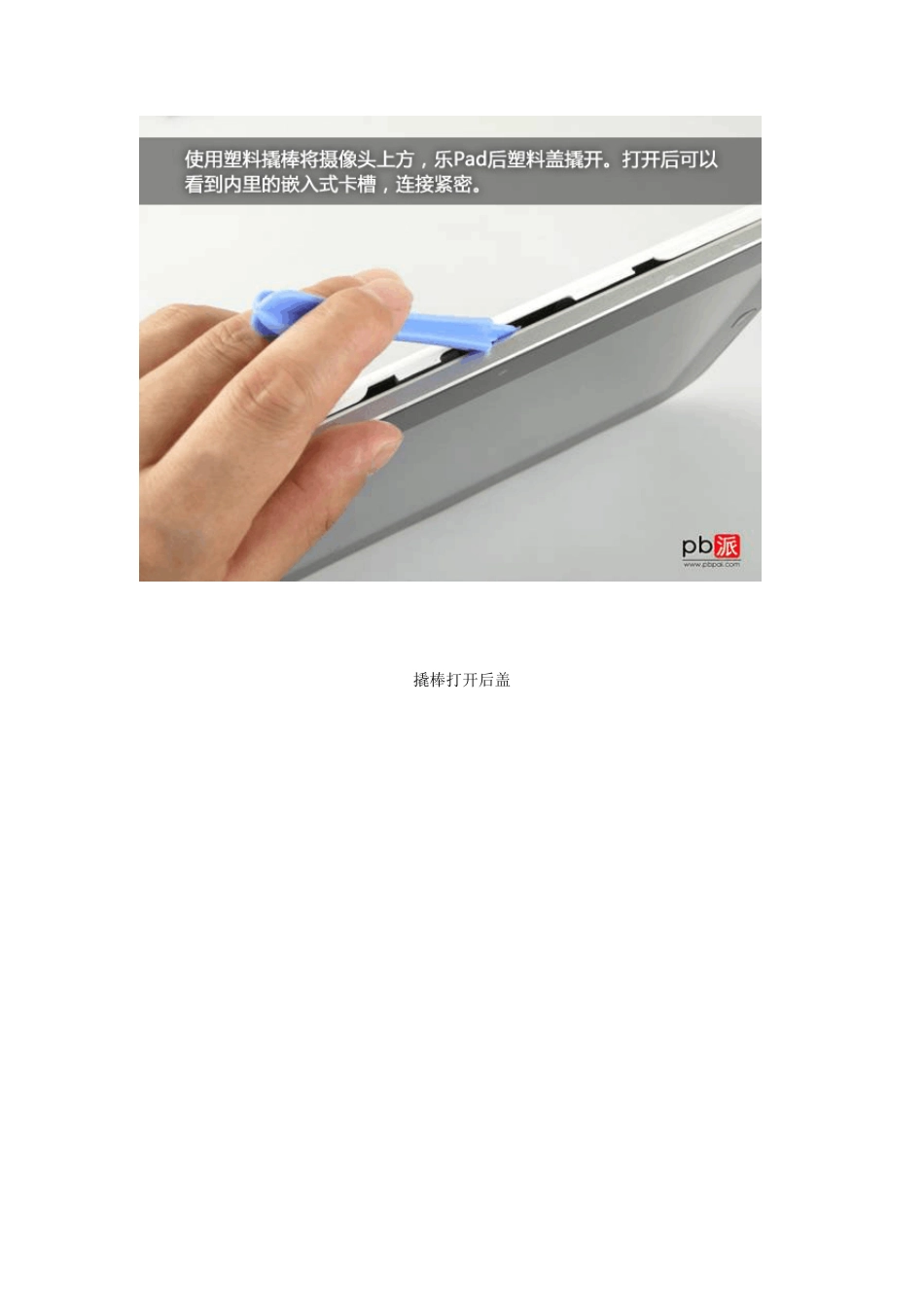

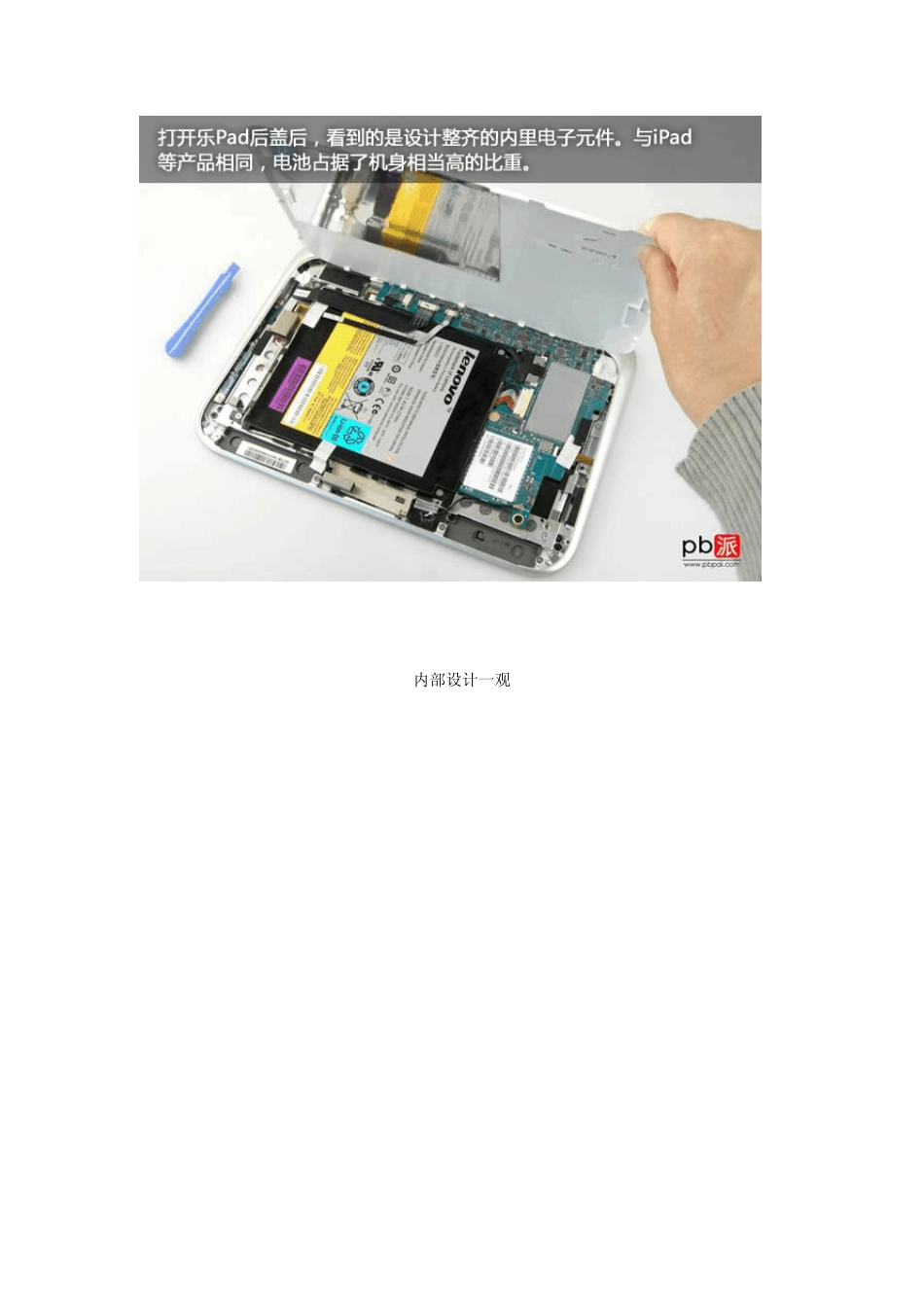

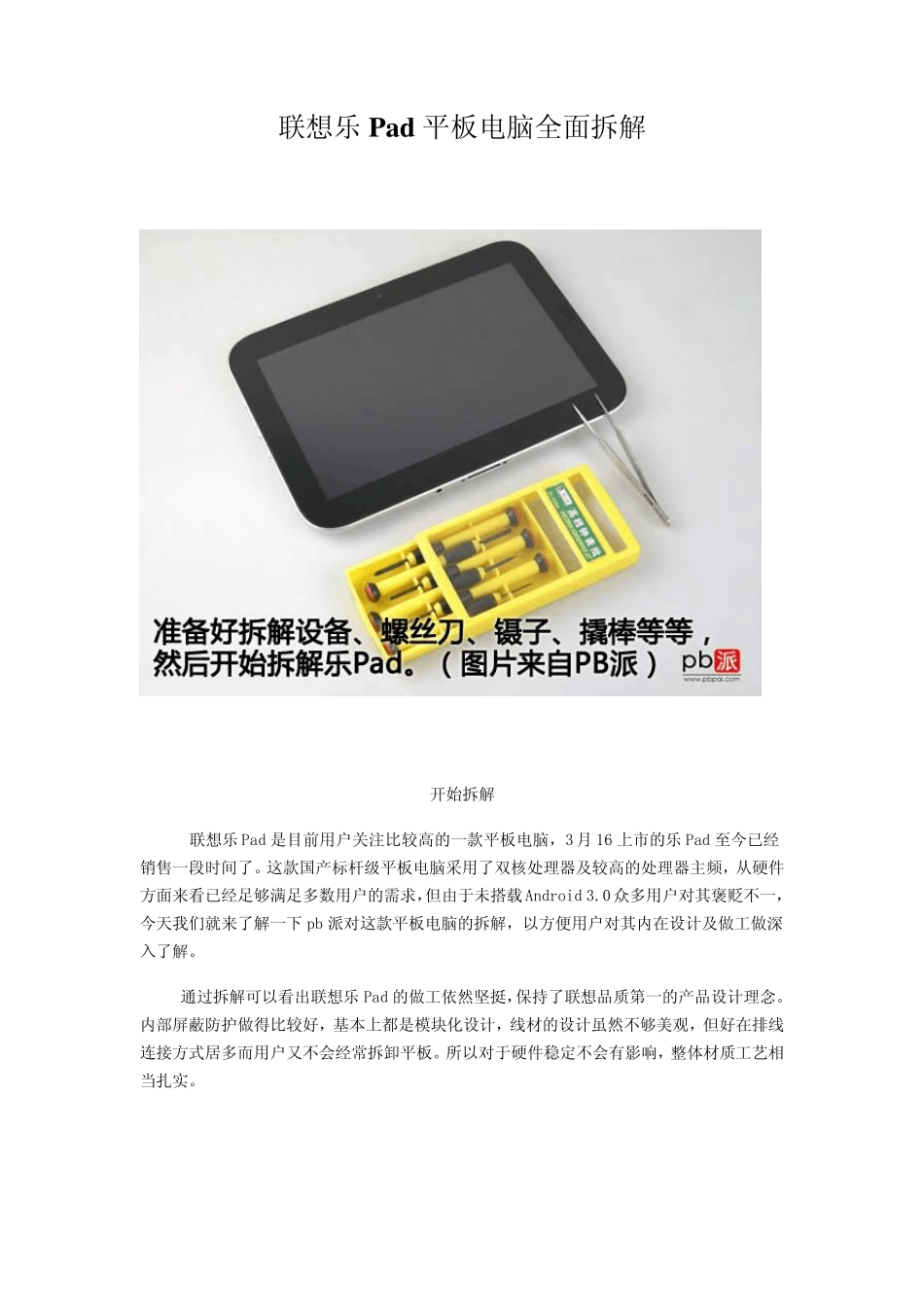

联想乐Pad 平板电脑全面拆解 开始拆解 联想乐Pad 是目前用户关注比较高的一款平板电脑，3月16 上市的乐Pad 至今已经销售一段时间了。这款国产标杆级平板电脑采用了双核处理器及较高的处理器主频，从硬件方面来看已经足够满足多数用户的需求，但由于未搭载 Android 3.0 众多用户对其褒贬不一，今天我们就来了解一下 pb 派对这款平板电脑的拆解，以方便用户对其内在设计及做工做深入了解。 通过拆解可以看出联想乐Pad 的做工依然坚挺，保持了联想品质第一的产品设计理念。内部屏蔽防护做得比较好，基本上都是模块化设计，线材的设计虽然不够美观，但好在排线连接方式居多而用户又不会经常拆卸平板。所以对于硬件稳定不会有影响，整体材质工艺相当扎实。 撬棒打开后盖 内部设计一观 机身与后盖分离 乐 Pad 机器后盖特写 打开后容易顺坏 首先需要取出电池 拧开固定电池的螺丝 推开卡扣 断开排线连接 两条排线已经拆卸完毕 拆卸基座排线 轻轻拔出即可 摄像头线材要注意 成功取出电池 电池占据空间比重图 容量超过Xoom 与iPad2 乐Pad 电池有两块组成 电池特写 对比电池大小 机身内部构造 拆除螺丝 周身螺丝较多 需要一一拆除 拔下排线 与屏幕连接的排线 铝合金边框取出 拆下边框后内部构造 底部螺丝继续 双面贴片设计的主板 金属保护罩 打开保护罩 主板上的贴纸 RAM 内存 充电管理器 线路设计 固定主板的螺丝 机身主接口 WIFI 蓝牙模块 PUM 电源管理芯片 芯片一览 乐 Pad 处理器 闪存 音频芯片 串行闪存芯片 USB 集线控制芯片 GPU 转换芯片 主板电池 拆卸主板后的机身内部 扬声器 扬声器特写 固定插口的螺丝 耳机底座特写 继续取出固定作用的螺丝 金属架取出 控制按键螺丝 控制按键取出 内部线路板固定 左侧内部线路板 产地及生产日期 麦克风 摄像头 摄像头特写 拆卸芯片后的内部构造 取出螺丝 准备取下面板 液晶面板 因灰尘故未打开 屏幕及触控面板 拆解完成
