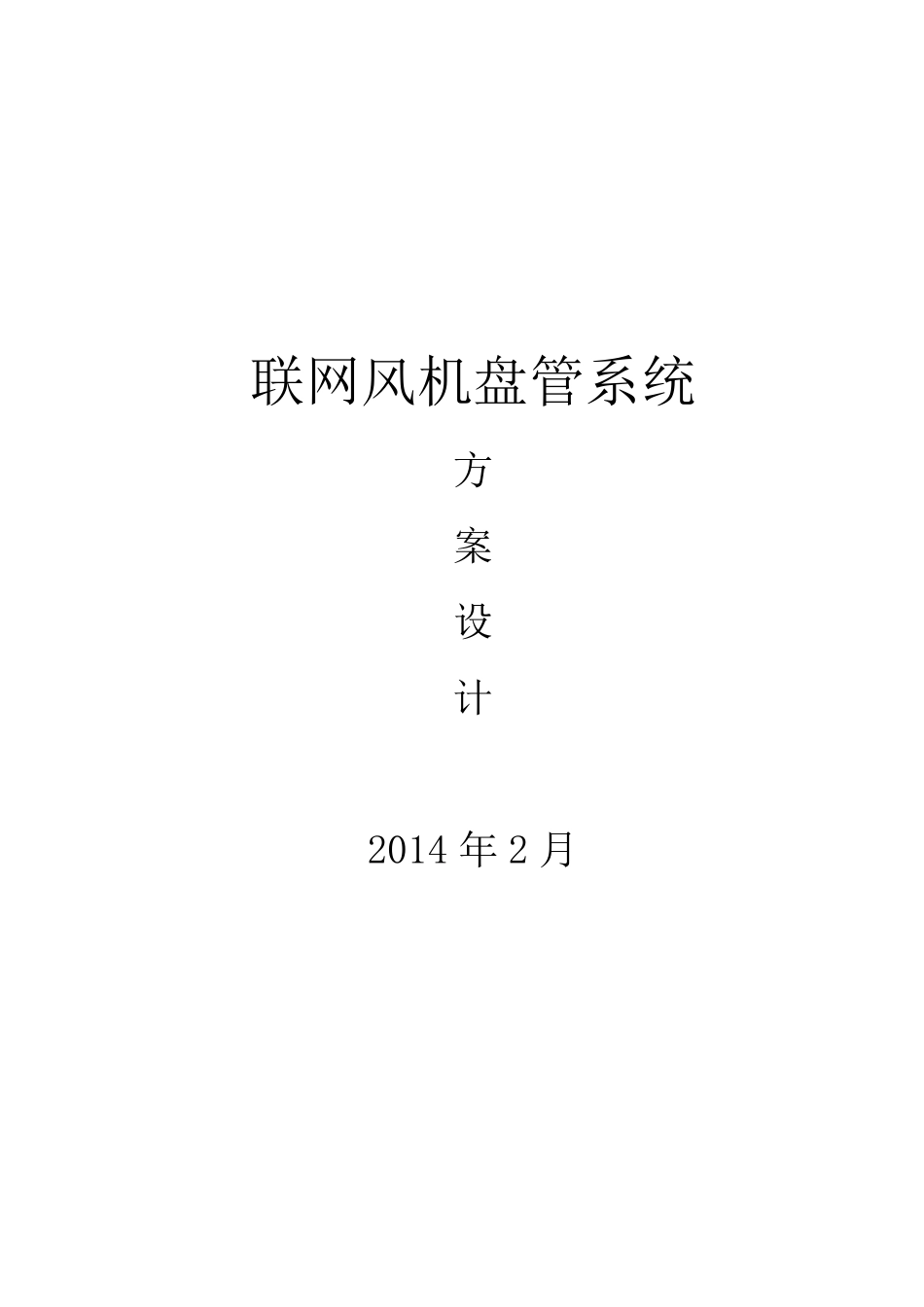

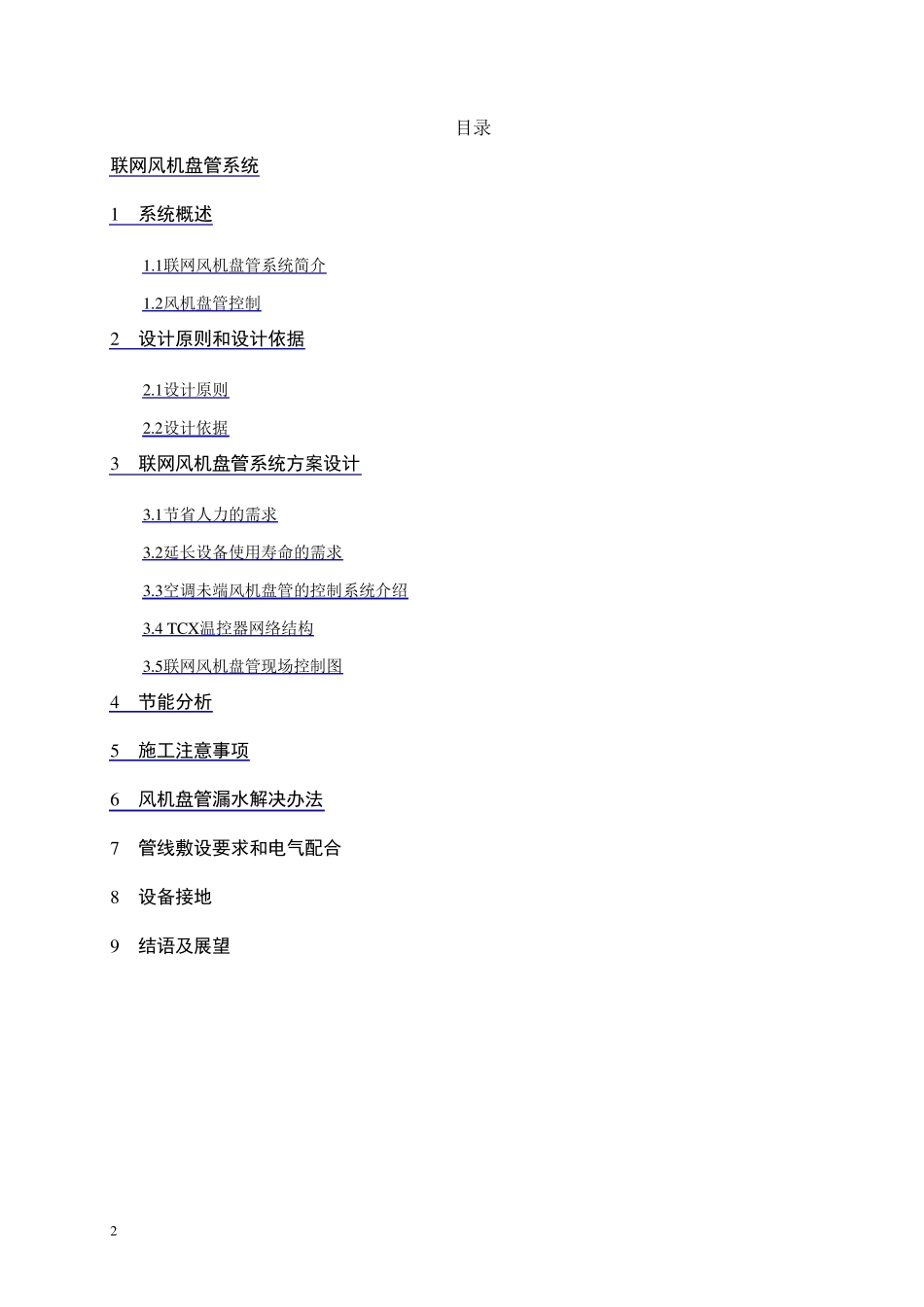

联网风机盘管系统 方 案 设 计 2014 年 2 月 2 目录 联网风机盘管系统 1 系统概述 1
1联网风机盘管系统简介 1
2风机盘管控制 2 设计原则和设计依据 2
1设计原则 2
2设计依据 3 联网风机盘管系统方案设计 3
1节省人力的需求 3
2延长设备使用寿命的需求 3
3空调未端风机盘管的控制系统介绍 3
4 TCX温控器网络结构 3
5联网风机盘管现场控制图 4 节能分析 5 施工注意事项 6 风机盘管漏水解决办法 7 管线敷设要求和电气配合 8 设备接地 9 结语及展望 联网风机盘管系统 1 系统概述 1
1 联网风机盘管系统简介 风机盘管空调系统的工作原理，就是借助风机盘管机组不断地循环室内空气，使之通过盘管而被冷却或加热，以保持房间要求的温度和一定的相对湿度
盘管使用的冷水或热水，由集中冷源和热源供应
与此同时，由新风空调机房集中处理后的新风，通过专门的新风管道分别送人各空调房间，以满足空调房间的卫生要求
风机盘管空调系统与集中式系统相比，没有大风道，只有水管和较小的新风管，具有布置和安装方便、占用建筑空间小、单独调节好等优点，广泛用于温、湿度精度要求不高、房间数多、房间较小、需要单独控制的舒适性空调中
2 风机盘管控制 风机盘管控制多采用就地控制的方案，分简单控制和温度控制两种： 风机盘管简单控制：使用三速开关直接手动控制风机的三速转换与启停
风机盘管温度控制：使用温控器根据设定温度与实际检测温度的比较、运算，自动控制电动两/三通阀的开闭；风机的三速转换
或直接控制风机的三速转换与启停，从而通过控制系统水流或风量达到恒温的目的
2 2 设计原则和设计依据 2
1 设计原则 1、用户至上原则 2、先进性与实用性 3、科学性与合理性 4、稳定性与安全性 5、灵活性与可扩充性 6、经济性 2
2 设计依据 《民用建筑电气设计规范》
