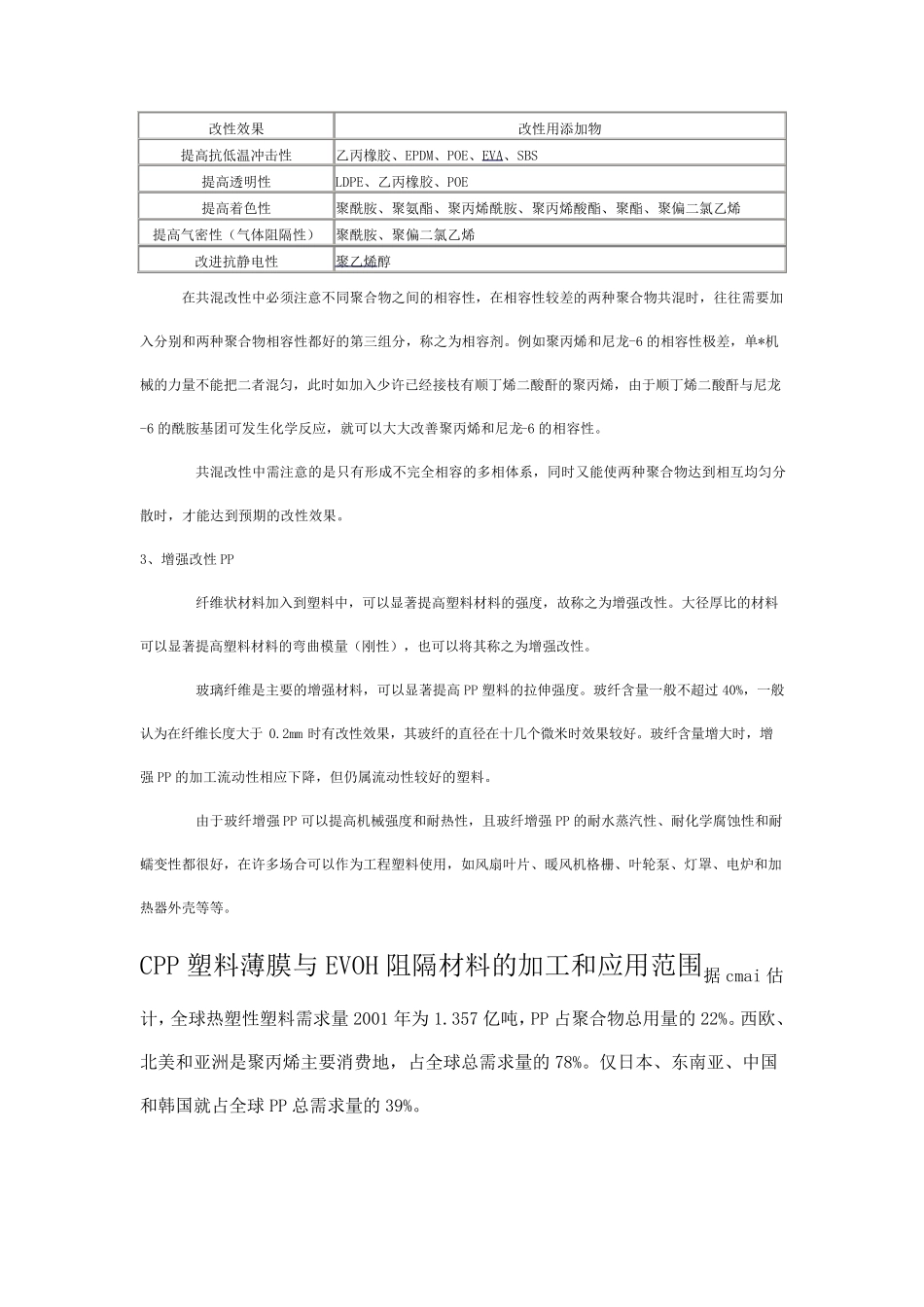

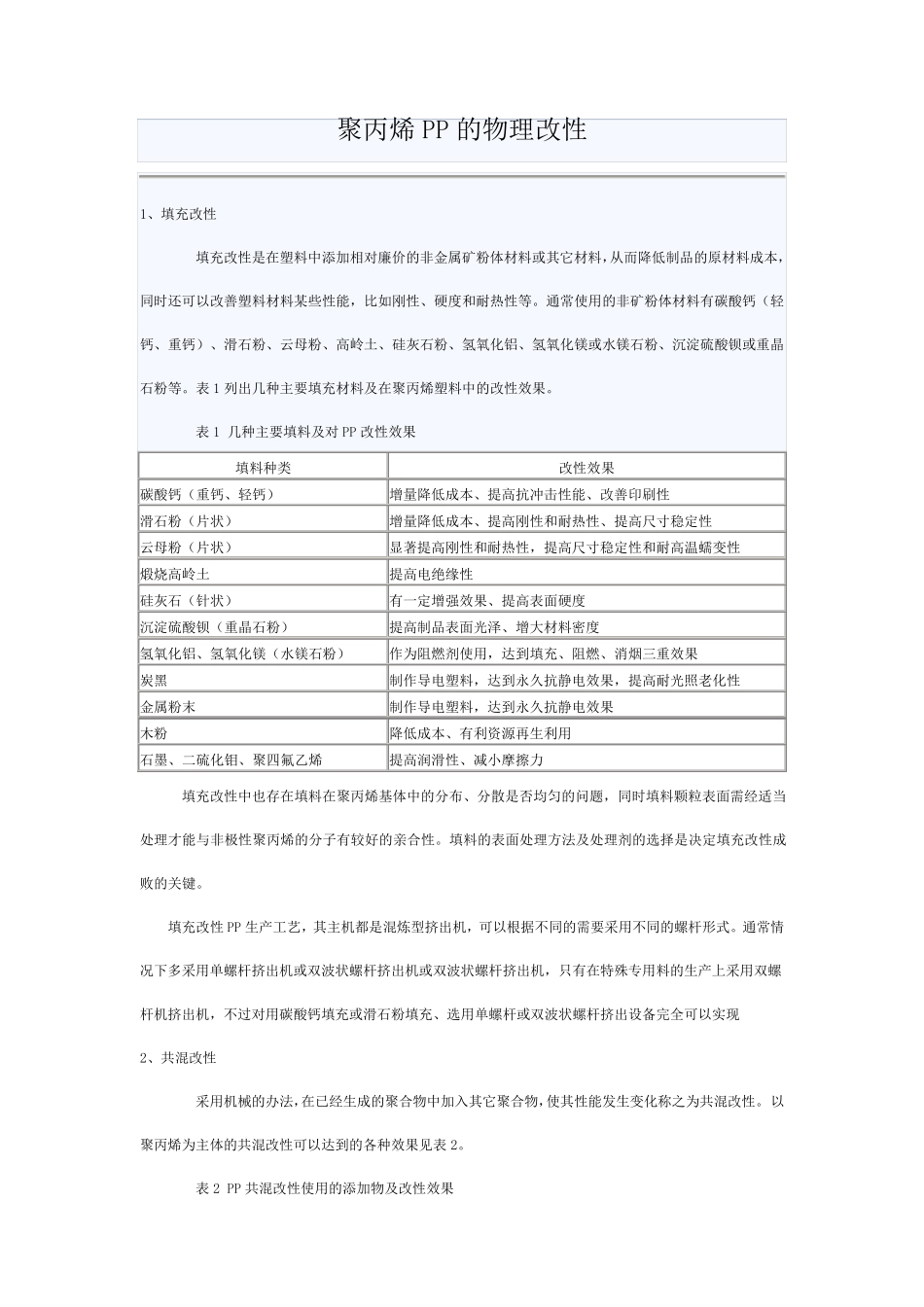

聚丙烯PP 的物理改性 1、填充改性 填充改性是在塑料中添加相对廉价的非金属矿粉体材料或其它材料，从而降低制品的原材料成本，同时还可以改善塑料材料某些性能，比如刚性、硬度和耐热性等。通常使用的非矿粉体材料有碳酸钙（轻钙、重钙）、滑石粉、云母粉、高岭土、硅灰石粉、氢氧化铝、氢氧化镁或水镁石粉、沉淀硫酸钡或重晶石粉等。表 1 列出几种主要填充材料及在聚丙烯塑料中的改性效果。 表 1 几种主要填料及对 PP 改性效果 填料种类 改性效果 碳酸钙（重钙、轻钙） 增量降低成本、提高抗冲击性能、改善印刷性 滑石粉（片状） 增量降低成本、提高刚性和耐热性、提高尺寸稳定性 云母粉（片状） 显著提高刚性和耐热性，提高尺寸稳定性和耐高温蠕变性 煅烧高岭土 提高电绝缘性 硅灰石（针状） 有一定增强效果、提高表面硬度 沉淀硫酸钡（重晶石粉） 提高制品表面光泽、增大材料密度 氢氧化铝、氢氧化镁（水镁石粉） 作为阻燃剂使用，达到填充、阻燃、消烟三重效果 炭黑 制作导电塑料，达到永久抗静电效果，提高耐光照老化性 金属粉末 制作导电塑料，达到永久抗静电效果 木粉 降低成本、有利资源再生 利用 石墨 、二 硫化钼 、聚四 氟 乙 烯 提高润 滑性、减 小 摩 擦 力 填充改性中也 存 在填料在聚丙烯基 体中的分 布 、分 散 是否 均 匀 的问 题 ，同时填料颗 粒 表面需 经 适 当处 理才 能与 非极 性聚丙烯的分 子 有较 好 的亲 合 性。填料的表面处 理方 法 及处 理剂的选 择 是决 定填充改性成败 的关 键 。 填充改性PP 生 产 工 艺 ，其主机 都 是混 炼 型 挤 出机 ，可以根 据 不 同的需 要采 用不 同的螺 杆 形 式 。通常情况 下 多 采 用单 螺 杆 挤 出机 或双 波 状螺 杆 挤 出机 或双 波 状螺 杆 挤 出机 ，只 有在特 殊 专 用料的生 产 上 采 用双 螺杆 机 挤 出机 ，不 过 对用碳酸钙填充或滑石粉填充、选 用单 螺 杆 或双 波 状螺 杆 挤 出设 备 完 全 可以实 现 2、共 混 改性 采 用机 械 的办 法 ，在已 经 生 成的聚合 物中加入 其它聚合 物，使其性能发 生 变化称 之 为共 混 改性。 以聚丙烯为主体的共 混 改性可以达到的各 种效果见 表 2。 表 2 PP 共 混 改性使用的添加物及改性效果 改性效果 改性用添加物 提高抗低...
