聚丙烯树脂概述

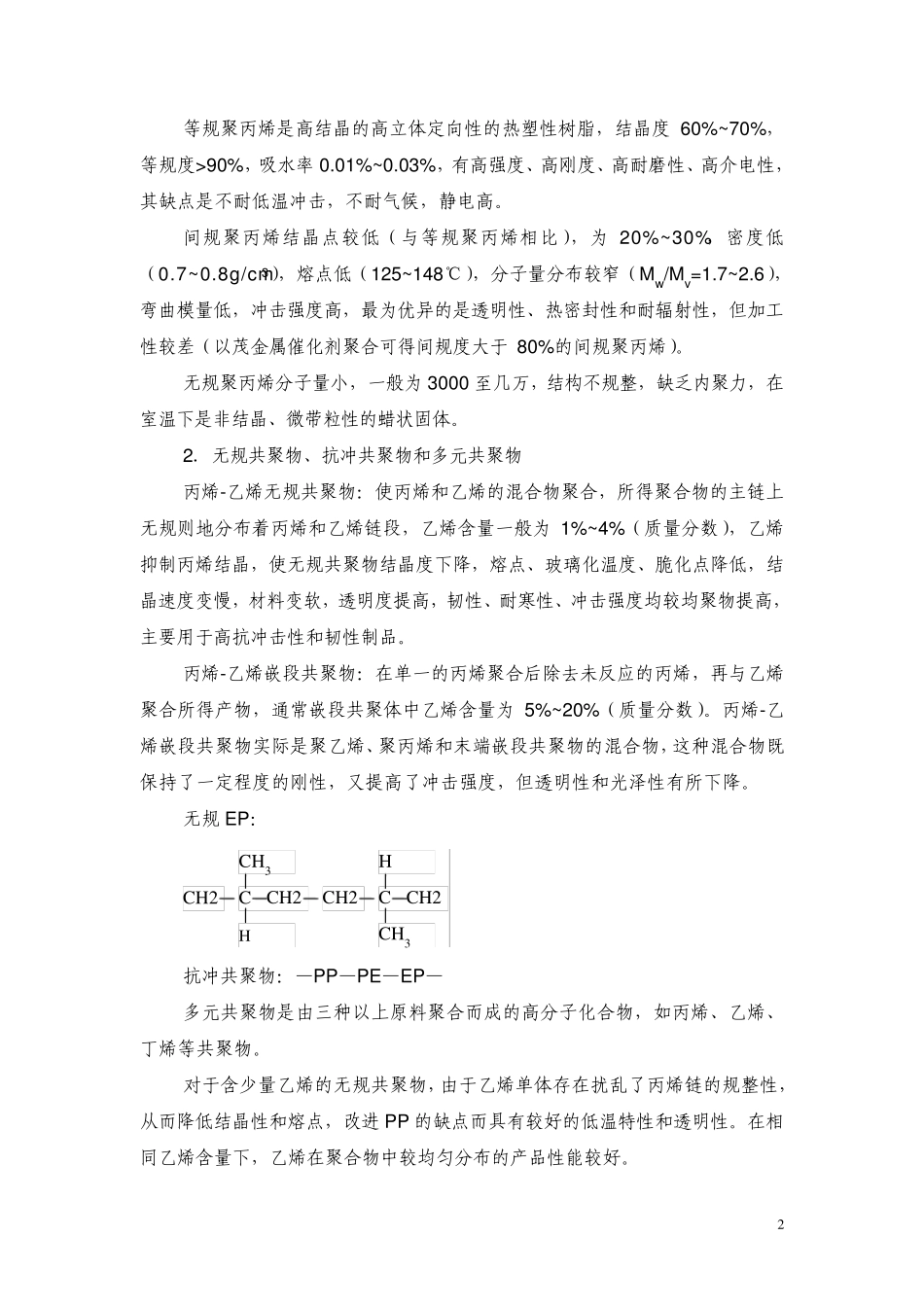

1 第一章 聚丙烯概述 第一节 聚丙烯的结构 一、分子结构 由丙烯聚合的高分子化合物，聚合反应中链增长的方式，即下一个单体连接到分子链上的形式决定了分子链的形状和甲基的空间排列，决定其立构规整度，进而决定其结晶结构、结晶度、密度及相关的物理机械性能。 1．等规聚丙烯（iPP）、间规聚丙烯（s PP）和无规聚丙烯（aPP） 聚丙烯立构中心的空间构型有 D 型和 L 型两种： 如果此立构中心 D 型或 L 型单独相连，就构成 iPP： 如果立构中心 D 型和 L 型交替连接，就构成 s PP： 如果立构中心 D 型和 L 型无规则地连接，甲基无规则地分布在主链平面两侧，就构成了 aPP： CH3 C CH2 H CH3 C CH2 H CH3 C CH2 H H C CH2 CH3 D： CH3 C CH2 H L： H C CH2 CH3 CH3 C CH2 H H C CH2 CH3 CH3 C CH2 H CH3 C CH2 H 或 H C CH2 CH3 H C CH2 CH3 H C CH2 CH3 CH3 C CH2 H CH3 C CH2 H H C CH2 CH3 2 等规聚丙烯是高结晶的高立体定向性的热塑性树脂，结晶度 60%~70%，等规度>90%，吸水率 0.01%~0.03%，有高强度、高刚度、高耐磨性、高介电性，其缺点是不耐低温冲击，不耐气候，静电高。 间规聚丙烯结晶点较低（与等规聚丙烯相比），为 20%~30%，密度低（0.7~0.8g/cm3），熔点低（125~148℃），分子量分布较窄（Mw/Mv=1.7~2.6），弯曲模量低，冲击强度高，最为优异的是透明性、热密封性和耐辐射性，但加工性较差（以茂金属催化剂聚合可得间规度大于 80%的间规聚丙烯）。 无规聚丙烯分子量小，一般为 3000 至几万，结构不规整，缺乏内聚力，在室温下是非结晶、微带粒性的蜡状固体。 2．无规共聚物、抗冲共聚物和多元共聚物 丙烯-乙烯无规共聚物：使丙烯和乙烯的混合物聚合，所得聚合物的主链上无规则地分布着丙烯和乙烯链段，乙烯含量一般为 1%~4%（质量分数），乙烯抑制丙烯结晶，使无规共聚物结晶度下降，熔点、玻璃化温度、脆化点降低，结晶速度变慢，材料变软，透明度提高，韧性、耐寒性、冲击强度均较均聚物提高，主要用于高抗冲击性和韧性制品。 丙烯-乙烯嵌段共聚物：在单一的丙烯聚合后除去未反应的丙烯，再与乙烯聚合所得产物，通常嵌段共聚体中乙烯含量为 5%~20%（质量分数）。丙烯-乙烯嵌段共聚物实际是聚乙烯、聚丙烯和末端嵌段共聚物的混合物，这种混合物既保持了一定程度的刚性，又提高了冲击强度，但透明性和光泽性有所...
