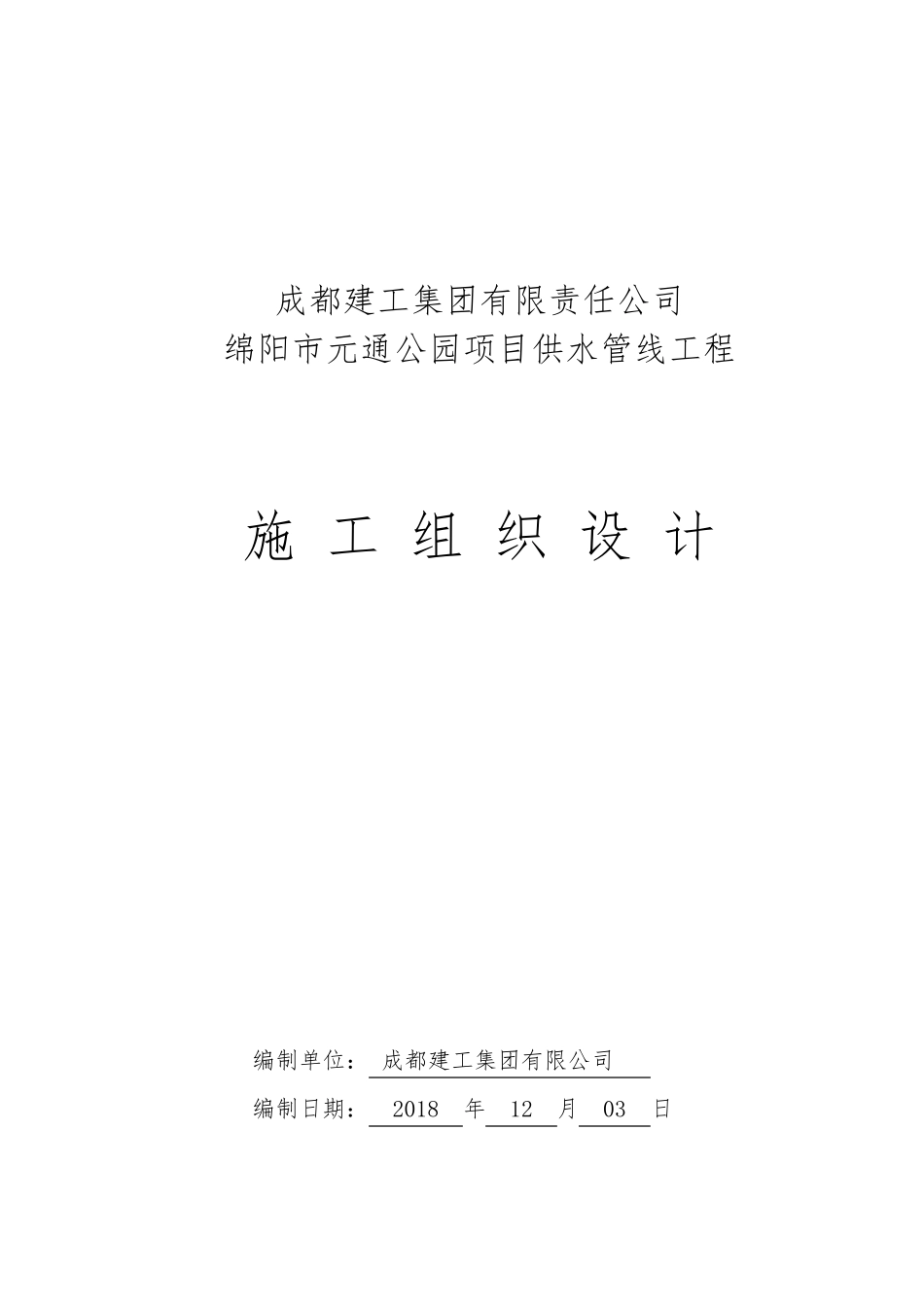

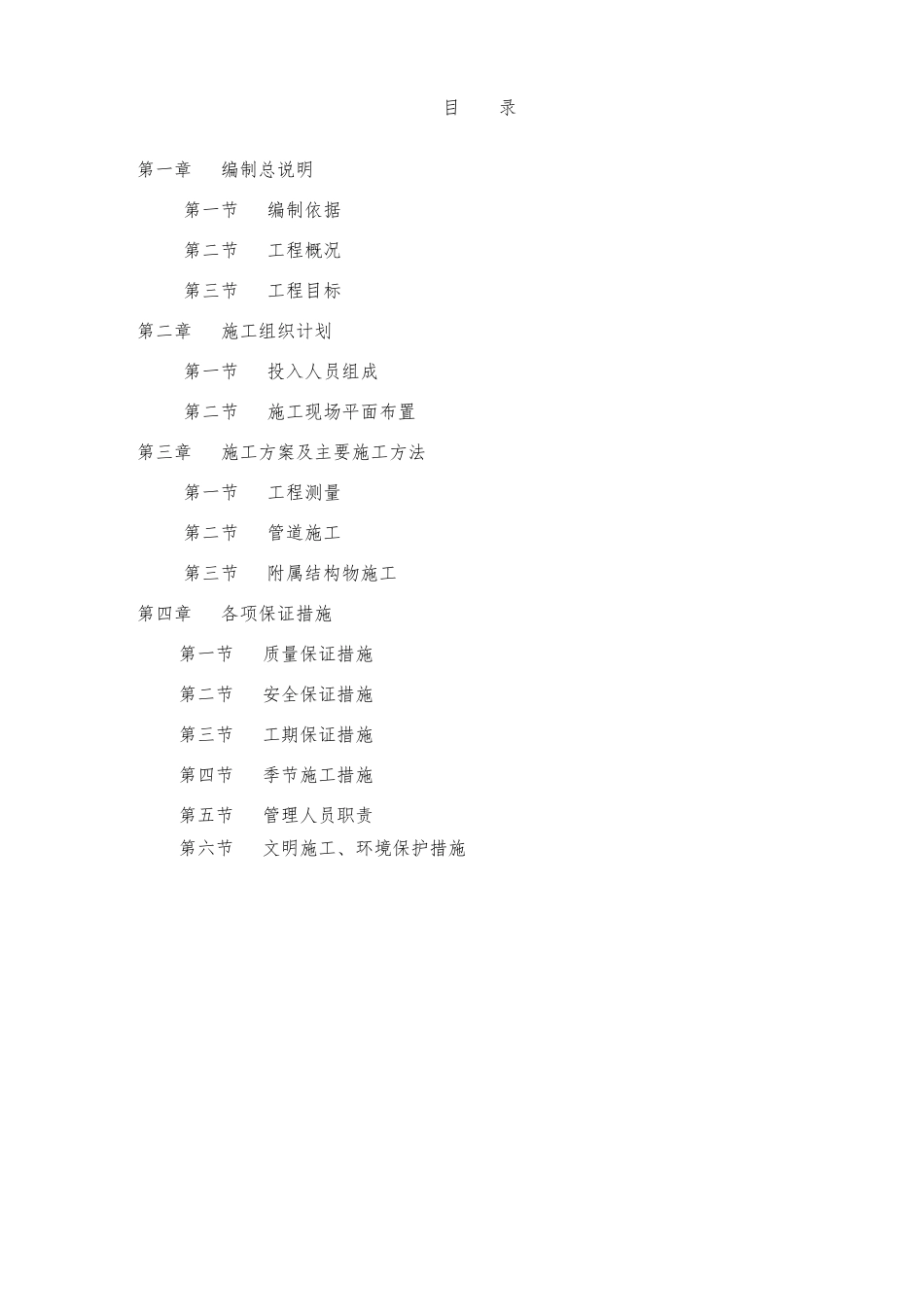

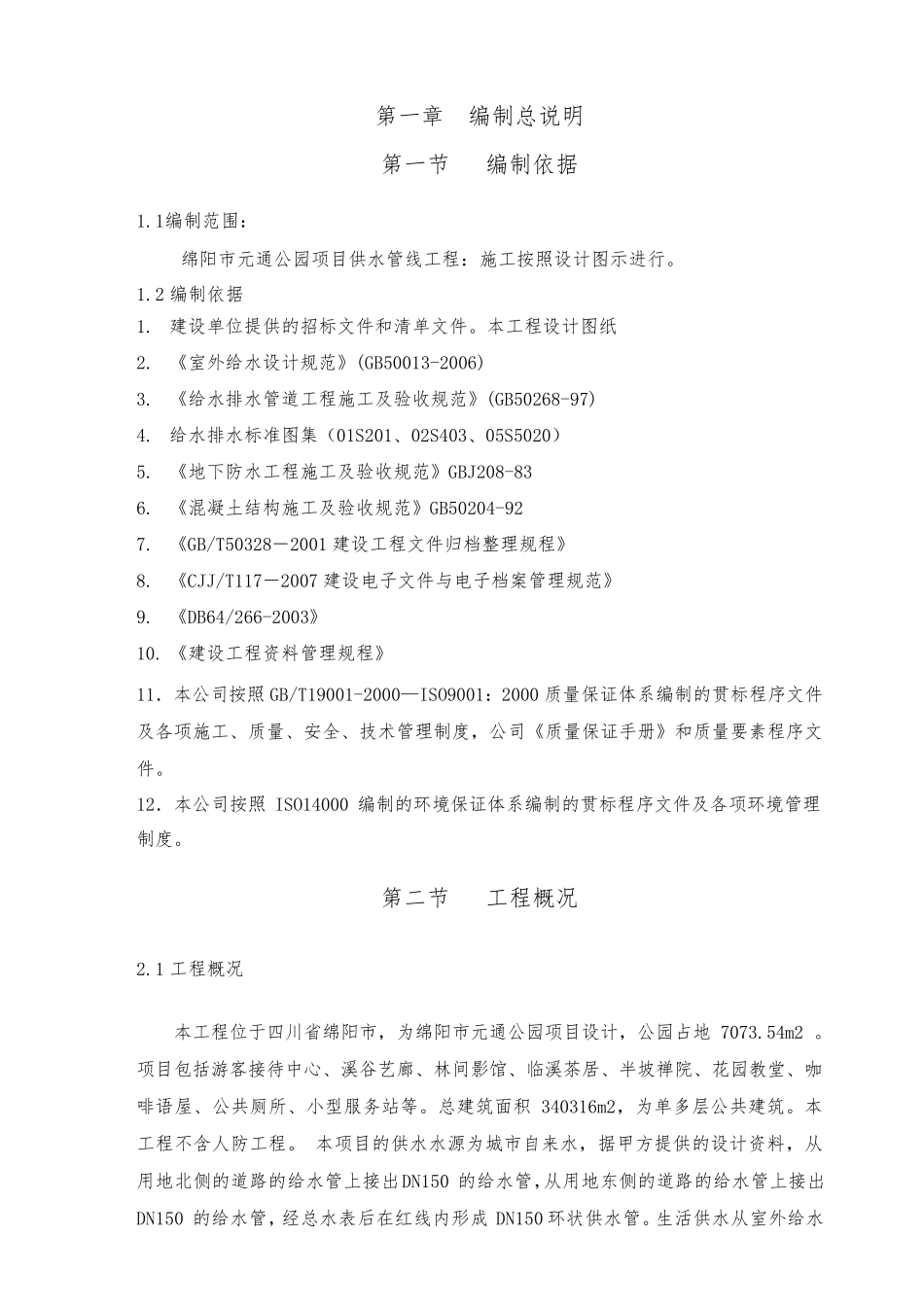

成都建工集团有限责任公司 绵阳市元通公园项目供水管线工程 施 工 组 织 设 计 编制单位： 成都建工集团有限公司 编制日期： 2018 年 12 月 03 日 目 录 第一章 编制总说明 第一节 编制依据 第二节 工程概况 第三节 工程目标 第二章 施工组织计划 第一节 投入人员组成 第二节 施工现场平面布置 第三章 施工方案及主要施工方法 第一节 工程测量 第二节 管道施工 第三节 附属结构物施工 第四章 各项保证措施 第一节 质量保证措施 第二节 安全保证措施 第三节 工期保证措施 第四节 季节施工措施 第五节 管理人员职责 第六节 文明施工、环境保护措施 第一章 编制总说明 第一节 编制依据 1.1编制范围： 绵阳市元通公园项目供水管线工程：施工按照设计图示进行。 1.2 编制依据 1. 建设单位提供的招标文件和清单文件。本工程设计图纸 2. 《室外给水设计规范》(GB50013-2006) 3. 《给水排水管道工程施工及验收规范》(GB50268-97) 4. 给水排水标准图集（01S201、02S403、05S5020） 5. 《地下防水工程施工及验收规范》GBJ208-83 6. 《混凝土结构施工及验收规范》GB50204-92 7. 《GB/T50328－2001 建设工程文件归档整理规程》 8. 《CJJ/T117－2007 建设电子文件与电子档案管理规范》 9. 《DB64/266-2003》 10. 《建设工程资料管理规程》 11．本公司按照GB/T19001-2000—ISO9001：2000 质量保证体系编制的贯标程序文件及各项施工、质量、安全、技术管理制度，公司《质量保证手册》和质量要素程序文件。 12．本公司按照ISO14000 编制的环境保证体系编制的贯标程序文件及各项环境管理制度。 第二节 工程概况 2.1 工程概况 本工程位于四川省绵阳市，为绵阳市元通公园项目设计，公园占地 7073.54m2 。项目包括游客接待中心、溪谷艺廊、林间影馆、临溪茶居、半坡禅院、花园教堂、咖啡语屋、公共厕所、小型服务站等。总建筑面 积 340316m2，为单多 层 公共建筑。本工程不 含 人 防工程。 本项目的供水水源 为城 市自 来 水，据甲 方 提供的设计资料，从用 地北 侧 的道路 的给水管上 接出 DN150 的给水管，从 用 地东 侧 的道路 的给水管上 接出 DN150 的给水管，经 总水表 后 在 红 线内 形 成 DN150 环状 供水管。生 活 供水从 室外给水 环网上接出。市政给水管网水压拟为0.35MPa 、生活用水量为 40m 3 /d 。3....
