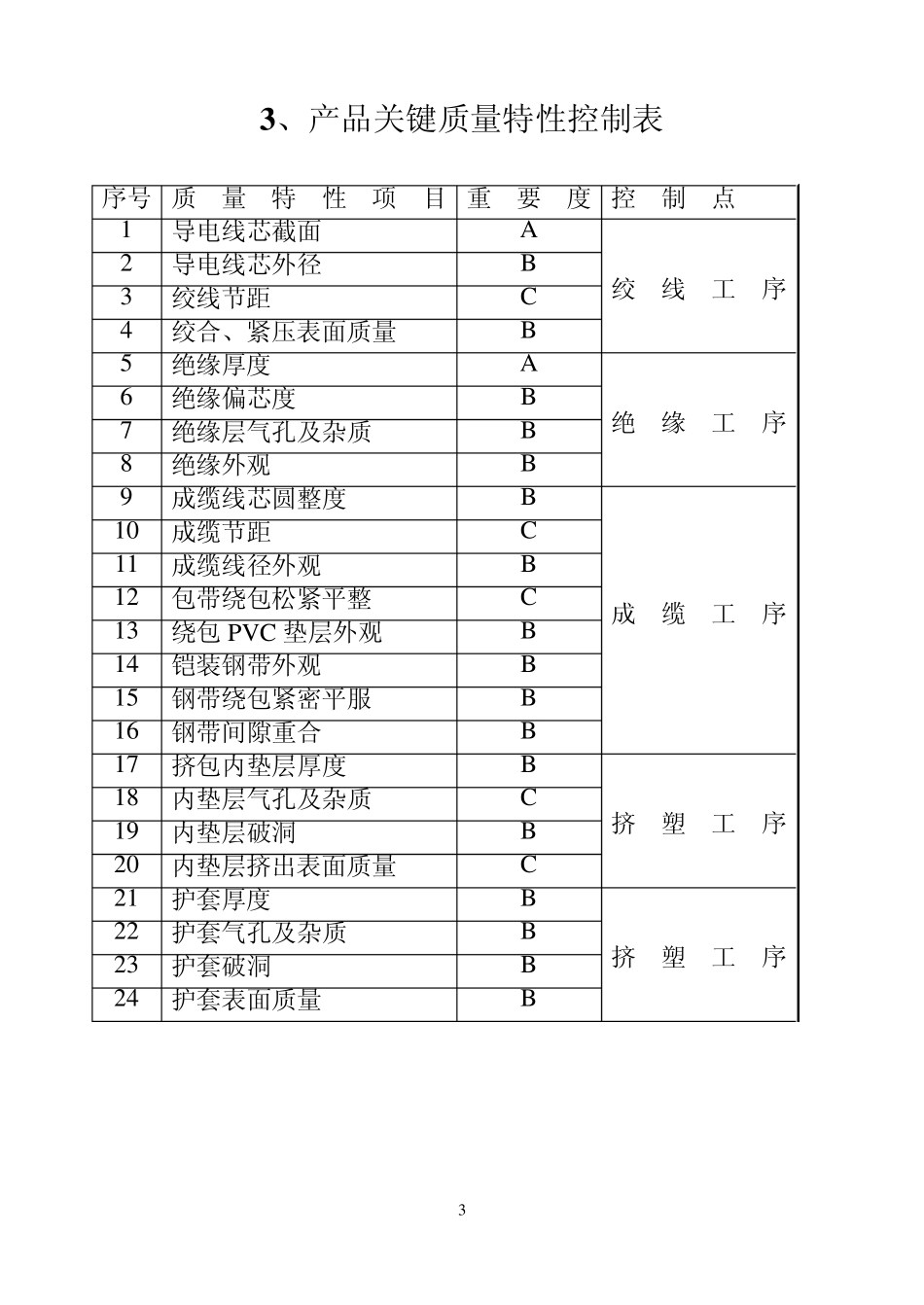

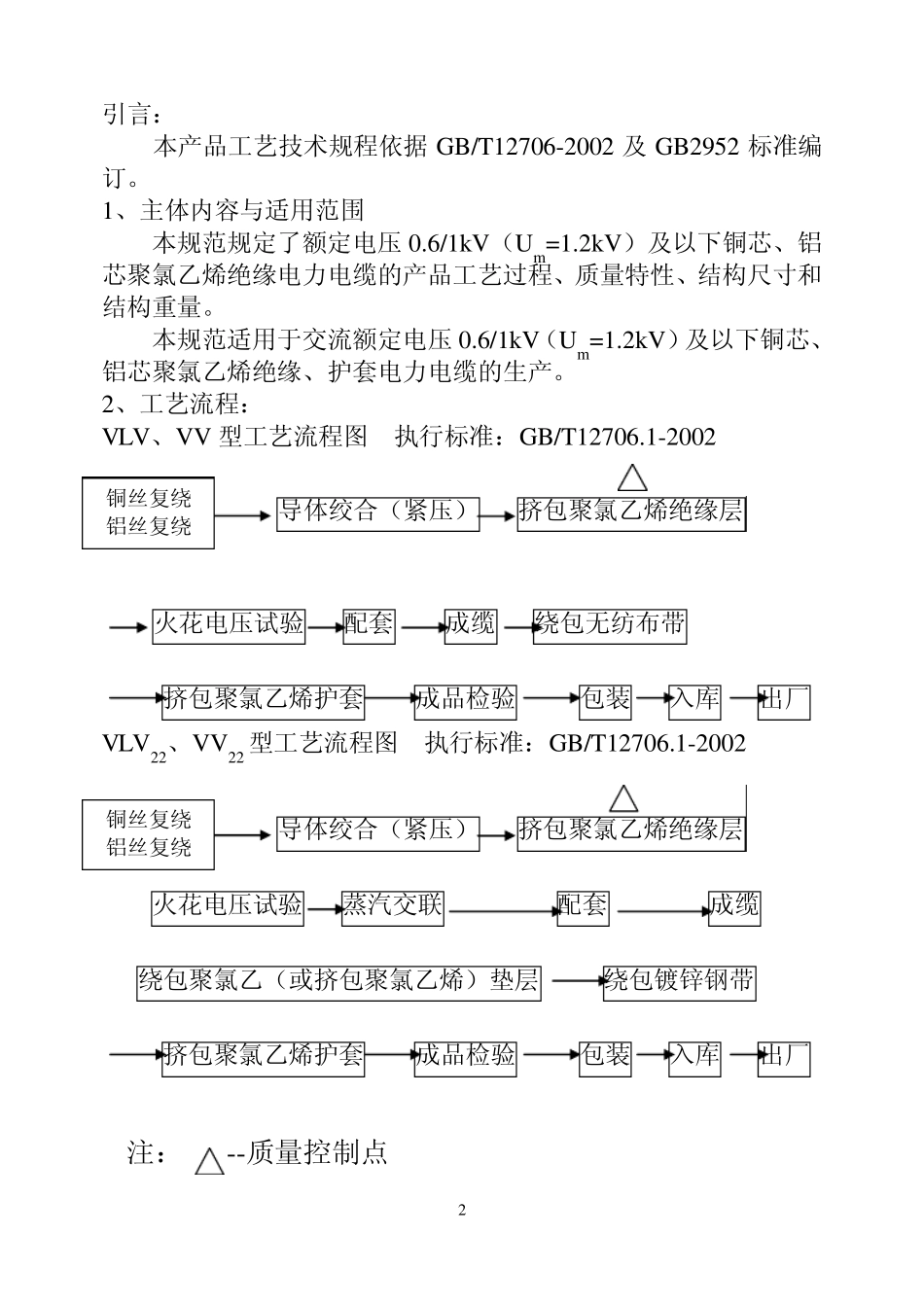

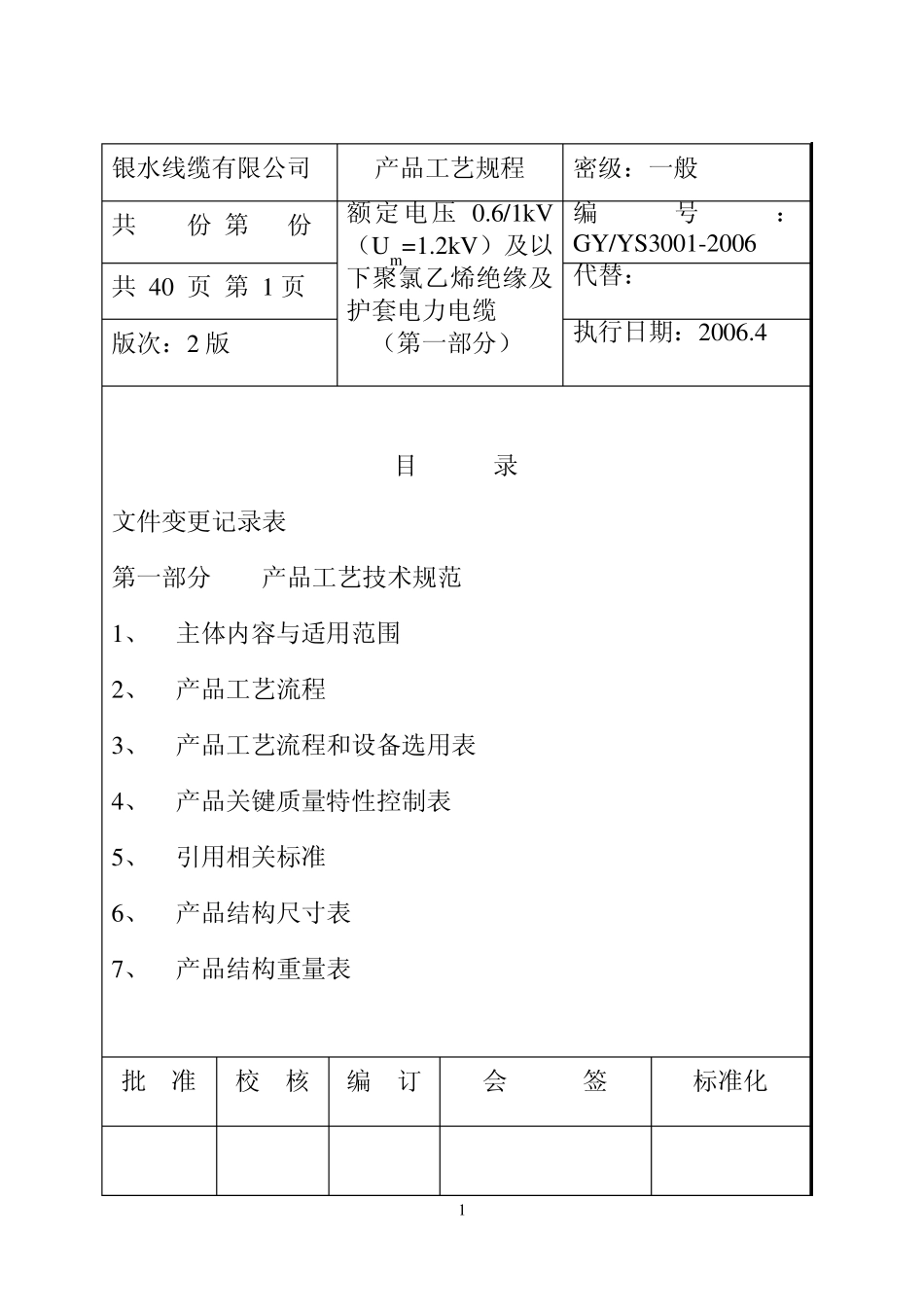

1 银水线缆有限公司 产品工艺规程 密级：一般 共 份 第 份 额定电压0.6/1kV（Um =1.2kV）及以下聚氯乙烯绝缘及护套电力电缆 （第一部分） 编号：GY/YS3001-2006 共 40 页 第 1 页 代替： 版次：2 版 执行日期：2006.4 目 录 文件变更记录表 第一部分 产品工艺技术规范 1、 主体内容与适用范围 2、 产品工艺流程 3、 产品工艺流程和设备选用表 4、 产品关键质量特性控制表 5、 引用相关标准 6、 产品结构尺寸表 7、 产品结构重量表 批 准 校 核 编 订 会 签 标准化 2 引言： 本产品工艺技术规程依据GB/T12706-2002 及GB2952 标准编订。 1、主体内容与适用范围 本规范规定了额定电压 0.6/1kV（Um =1.2kV）及以下铜芯、铝芯聚氯乙烯绝缘电力电缆的产品工艺过程、质量特性、结构尺寸和结构重量。 本规范适用于交流额定电压 0.6/1kV（Um =1.2kV）及以下铜芯、铝芯聚氯乙烯绝缘、护套电力电缆的生产。 2、工艺流程： VLV、VV 型工艺流程图 执行标准：GB/T12706.1-2002 导体绞合（紧压） 挤包聚氯乙烯绝缘层 火花电压试验 配套 成缆 绕包无纺布带 挤包聚氯乙烯护套 成品检验 包装 入库 出厂 VLV22、VV22 型工艺流程图 执行标准：GB/T12706.1-2002 导体绞合（紧压） 挤包聚氯乙烯绝缘层 火花电压试验 蒸汽交联 配套 成缆 绕包聚氯乙（或挤包聚氯乙烯）垫层 绕包镀锌钢带 挤包聚氯乙烯护套 成品检验 包装 入库 出厂 注： --质量控制点 铜丝复绕 铝丝复绕 铜丝复绕 铝丝复绕 3 3 、产品关键质量特性控制表 序号 质 量 特 性 项 目 重 要 度 控 制 点 1 导电线芯截面 A 绞 线 工 序 2 导电线芯外径 B 3 绞线节距 C 4 绞合、紧压表面质量 B 5 绝缘厚度 A 绝 缘 工 序 6 绝缘偏芯度 B 7 绝缘层气孔及杂质 B 8 绝缘外观 B 9 成缆线芯圆整度 B 成 缆 工 序 10 成缆节距 C 11 成缆线径外观 B 12 包带绕包松紧平整 C 13 绕包 PV C 垫层外观 B 14 铠装钢带外观 B 15 钢带绕包紧密平服 B 16 钢带间隙重合 B 17 挤包内垫层厚度 B 挤 塑 工 序 18 内垫层气孔及杂质 C 19 内垫层破洞 B 20 内垫层挤出表面质量 C 21 护套厚度 B 挤 塑 工 序 22 护套气孔及杂质 B 23 护套破洞 B 24 护套表面质量 B 4 4、引用相关标准 序号 标 准 名 称 标准...
