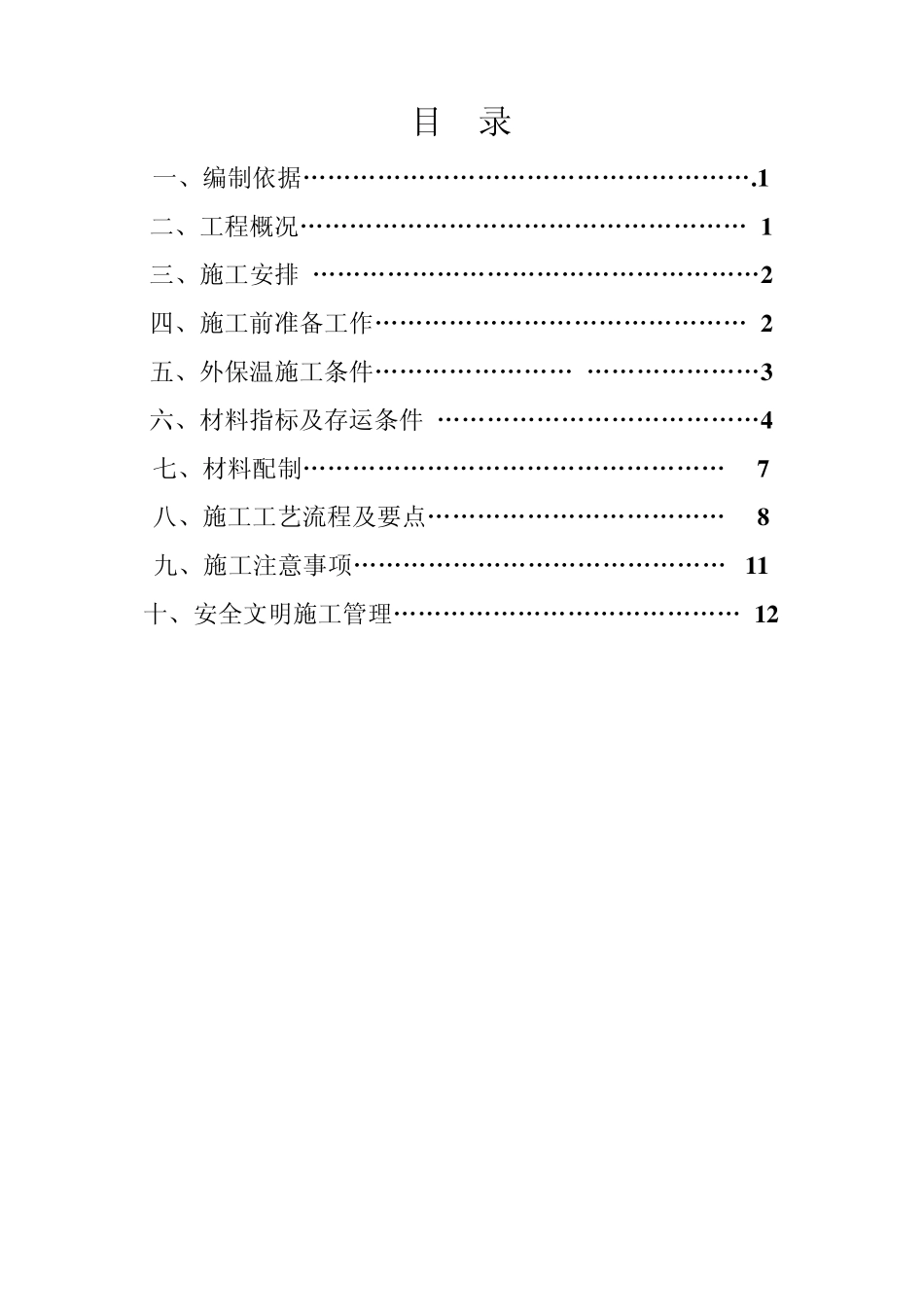

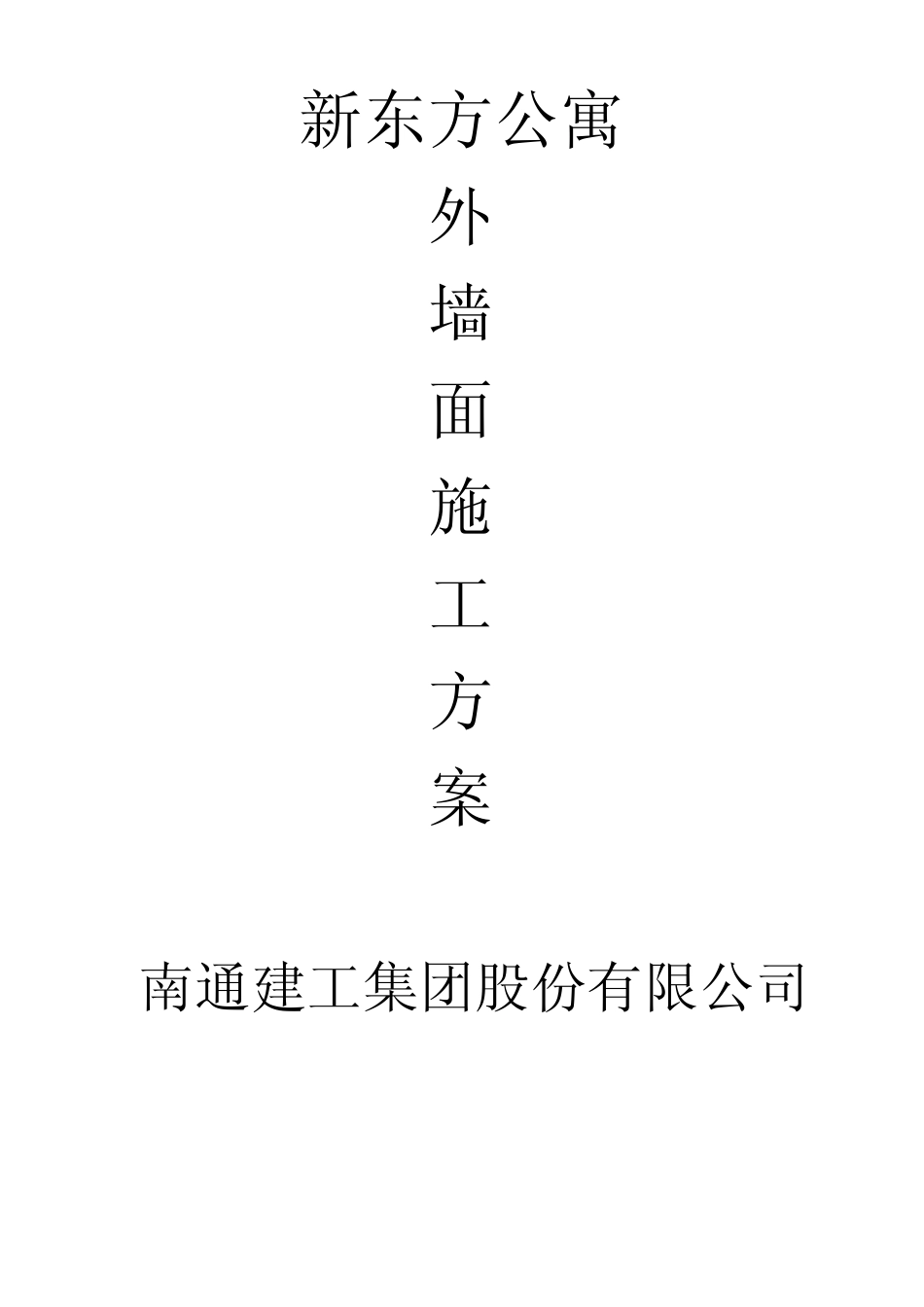

新东方公寓 外 墙 面 施 工 方 案 南通建工集团股份有限公司 目 录 一、编制依据……………………………………………….1 二、工程概况……………………………………………… 1 三、施工安排 ………………………………………………2 四、施工前准备工作……………………………………… 2 五、外保温施工条件…………………….…………………3 六、材料指标及存运条件 …………………………………4 七、材料配制…………………………………………….. 7 八、施工工艺流程及要点……………………………….. 8 九、施工注意事项………………………………………. 1 1 十、安全文明施工管理…………………………………… 1 2 1 一、编制依据 1、<<住宅建筑规范>> GB50368-2005 2、《建筑装饰装修工程质量验收规范》(GB50210-2001) 3、《建筑外保温构造图集(一)》苏 J16-2003(一) 二、工程概况 本工程位于人民东路板桥新村内。主体分为 1#、2#、3#、4#、5#楼 5幢单体工程,其中 1#楼建筑面积 13509 M2为地上 11层,地下 1层,高度为 37.9m高的钢筋混凝土框架结构;2#楼建筑面积 1951.71 M2为 3层砖混结构,高度为 10.59M;3#楼建筑面积为 7553.6 M2,高度为 28.89M,9层钢筋混凝土框架结构;4#、5#楼建筑面积 1589.4 M2,高度为 18.6M的 6层砖混结构。所有主体外墙都以饰面砖为主,局部为外墙涂料。 外墙做法有: 2.1外墙涂料饰面施工方法 (1)基层墙体 (2)界面剂 (3)ZL保温砂浆层(30mm厚) 2 (4)抗裂砂浆压入、涂塑玻纤网格布一层 (5)饰面基层(硅橡胶弹性底漆及柔性耐水腻子) (6)外饰面(涂料) 2.2外墙为贴面砖时施工方法 (1)基层墙体 (2)界面剂 (3)ZL保温砂浆层 (4)抗裂砂浆压入(孔边距 12.5*12.5)镀锌金属四角网一层与@500射钉绑扎 (5)专用瓷砖胶结合层 (6)贴面砖,硅橡胶弹性底漆勾缝 三、施工安排 根据现场实际情况及考虑各工种相互配合,项目部决定屋面施工按以下步骤安排: 3.1 以各主体为单位进行施工。待主体结构验收后,即开始进行基层清理、吊垂直、弹控制线、做灰饼。 3.2根据工程实际情况,外墙工程施工采取先东西立面、后南北立面,先整体后局部,自上而下施工。 3.3工序安排:界面剂→ ZL保温砂浆层→抗裂砂浆压入(孔边距 12.5*12.5)镀锌金属四角网一层与@500射钉绑扎→外饰面 四、施工前准备工作: 3 4.1、提供...
