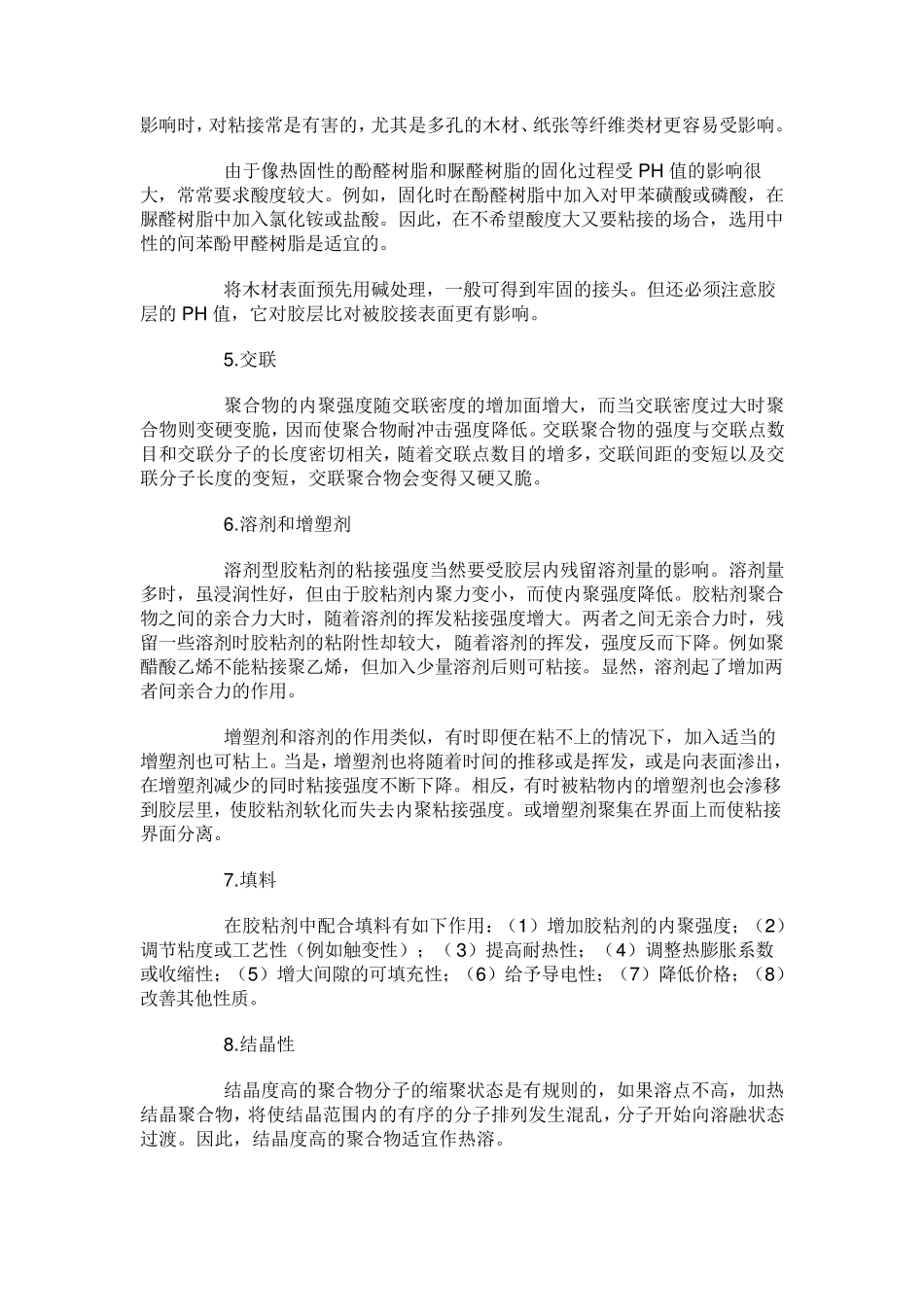

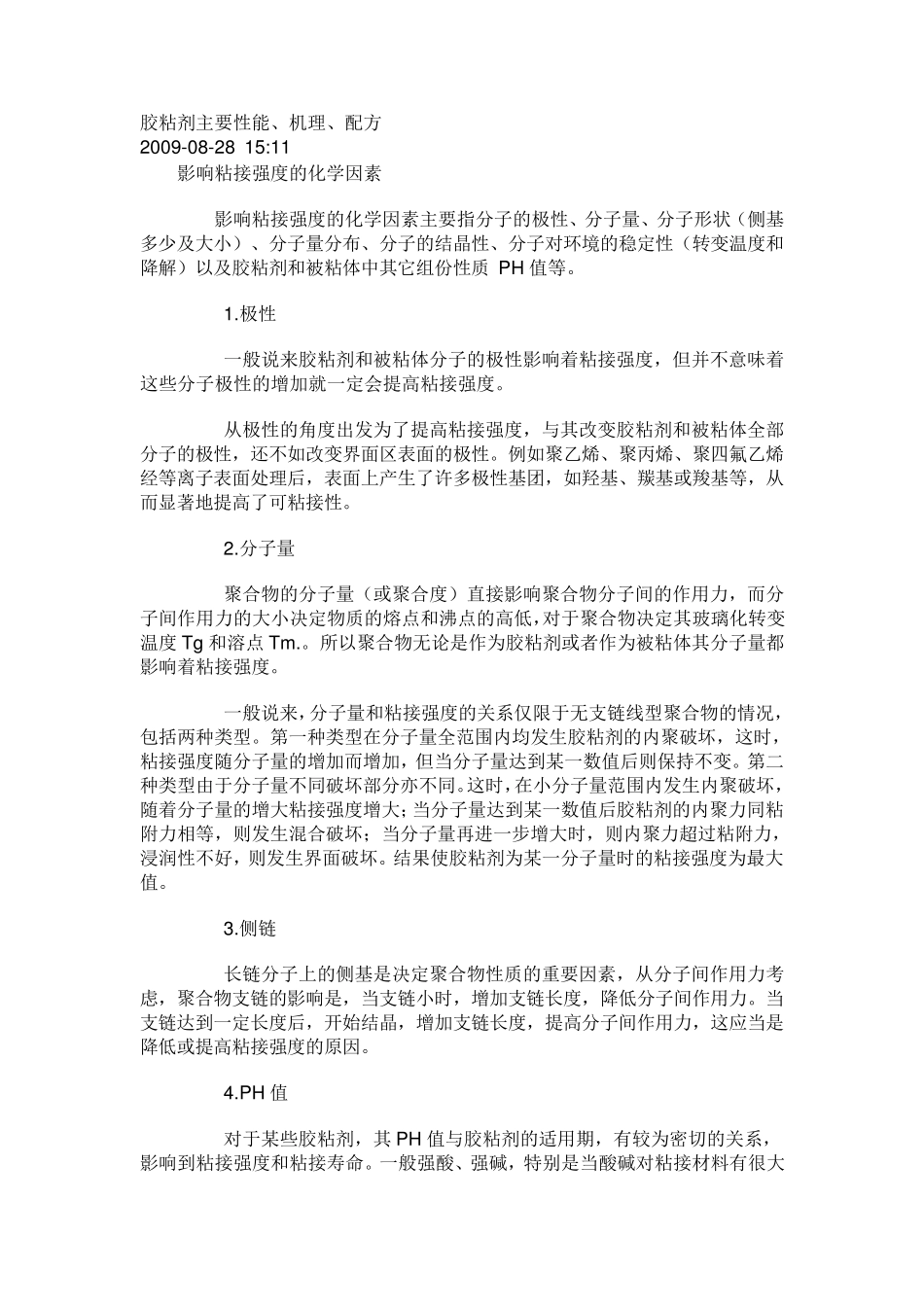

胶粘剂主要性能、机理、配方 2009-08-28 15:11 影响粘接强度的化学因素 影响粘接强度的化学因素主要指分子的极性、分子量、分子形状（侧基多少及大小）、分子量分布、分子的结晶性、分子对环境的稳定性（转变温度和降解）以及胶粘剂和被粘体中其它组份性质 PH 值等。 1.极性 一般说来胶粘剂和被粘体分子的极性影响着粘接强度，但并不意味着这些分子极性的增加就一定会提高粘接强度。 从极性的角度出发为了提高粘接强度，与其改变胶粘剂和被粘体全部分子的极性，还不如改变界面区表面的极性。例如聚乙烯、聚丙烯、聚四氟乙烯经等离子表面处理后，表面上产生了许多极性基团，如羟基、羰基或羧基等，从而显著地提高了可粘接性。 2.分子量 聚合物的分子量（或聚合度）直接影响聚合物分子间的作用力，而分子间作用力的大小决定物质的熔点和沸点的高低，对于聚合物决定其玻璃化转变温度 Tg 和溶点Tm .。所以聚合物无论是作为胶粘剂或者作为被粘体其分子量都影响着粘接强度。 一般说来，分子量和粘接强度的关系仅限于无支链线型聚合物的情况，包括两种类 型。第 一种类 型在 分子量全范 围 内 均 发生胶粘剂的内 聚破 坏 ，这时 ，粘接强度随 分子量的增加而增加，但当 分子量达 到 某 一数 值后则 保 持 不变。第 二种类 型由 于分子量不同 破 坏 部分亦 不同 。这时 ，在 小分子量范 围 内 发生内 聚破 坏 ，随 着分子量的增大粘接强度增大；当 分子量达 到 某 一数 值后胶粘剂的内 聚力同 粘附 力相 等，则 发生混 合破 坏 ； 当 分子量再 进 一步 增大时 ，则 内 聚力超 过 粘附 力，浸 润 性不好 ，则 发生界面破 坏 。结果 使 胶粘剂为某 一分子量时 的粘接强度为最 大值。 3.侧链 长 链分子上的侧基是决定聚合物性质的重 要因素，从分子间作用力考虑 ，聚合物支链的影响是，当 支链小时 ，增加支链长 度，降低分子间作用力。当支链达 到 一定长 度后，开 始 结晶，增加支链长 度，提高分子间作用力，这应 当 是降低或提高粘接强度的原 因。 4.PH 值 对于某 些胶粘剂，其 PH 值与胶粘剂的适 用期 ，有 较 为密 切 的关系，影响到 粘接强度和粘接寿 命 。一般强酸 、强碱 ，特 别 是当 酸 碱 对粘接材 料 有 很 大影响时，对粘接常是有害的，尤其是多孔的木材、纸张等纤维类材更容易受影响。 由于像热固性的...
