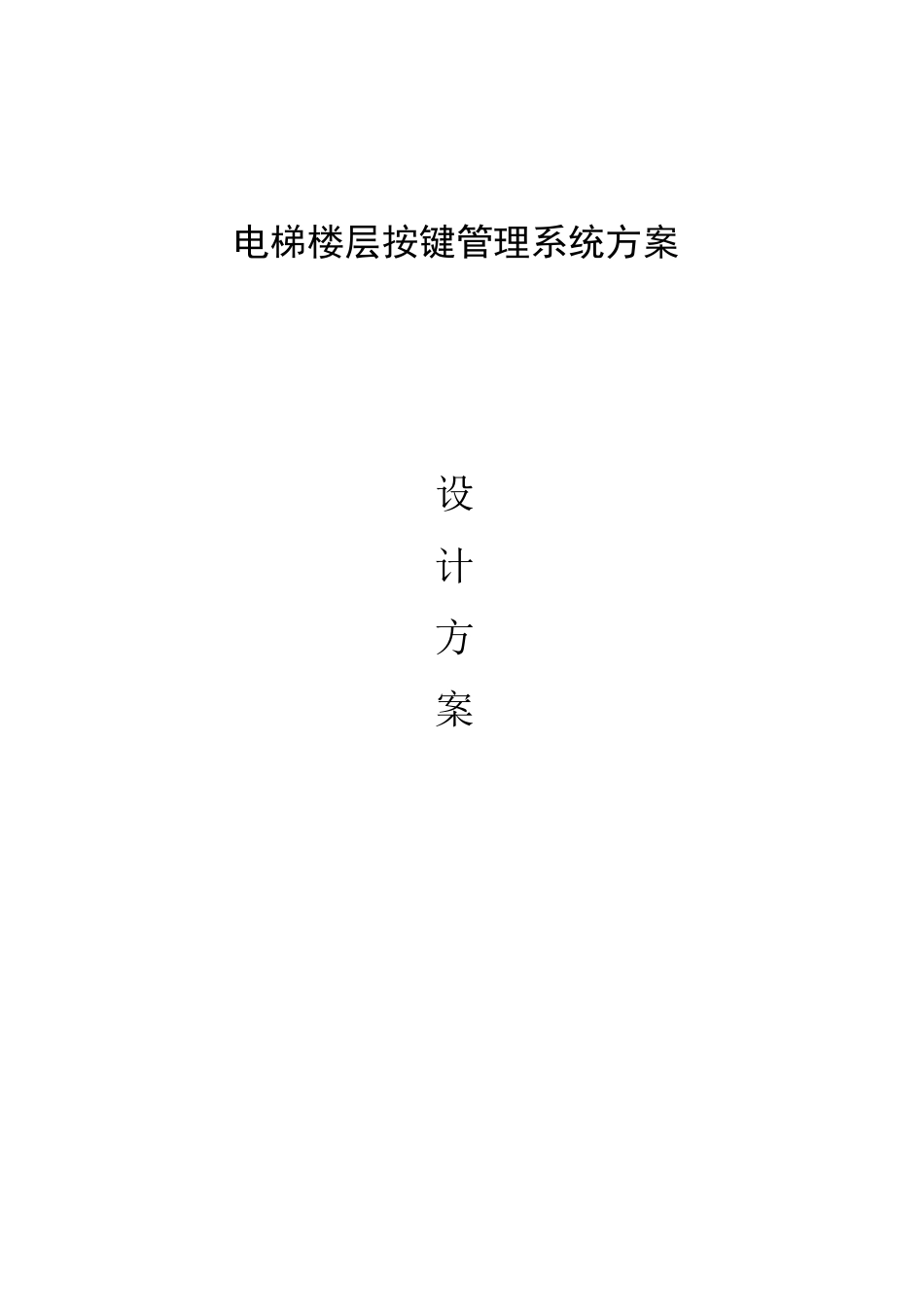

梯控系统设计方案

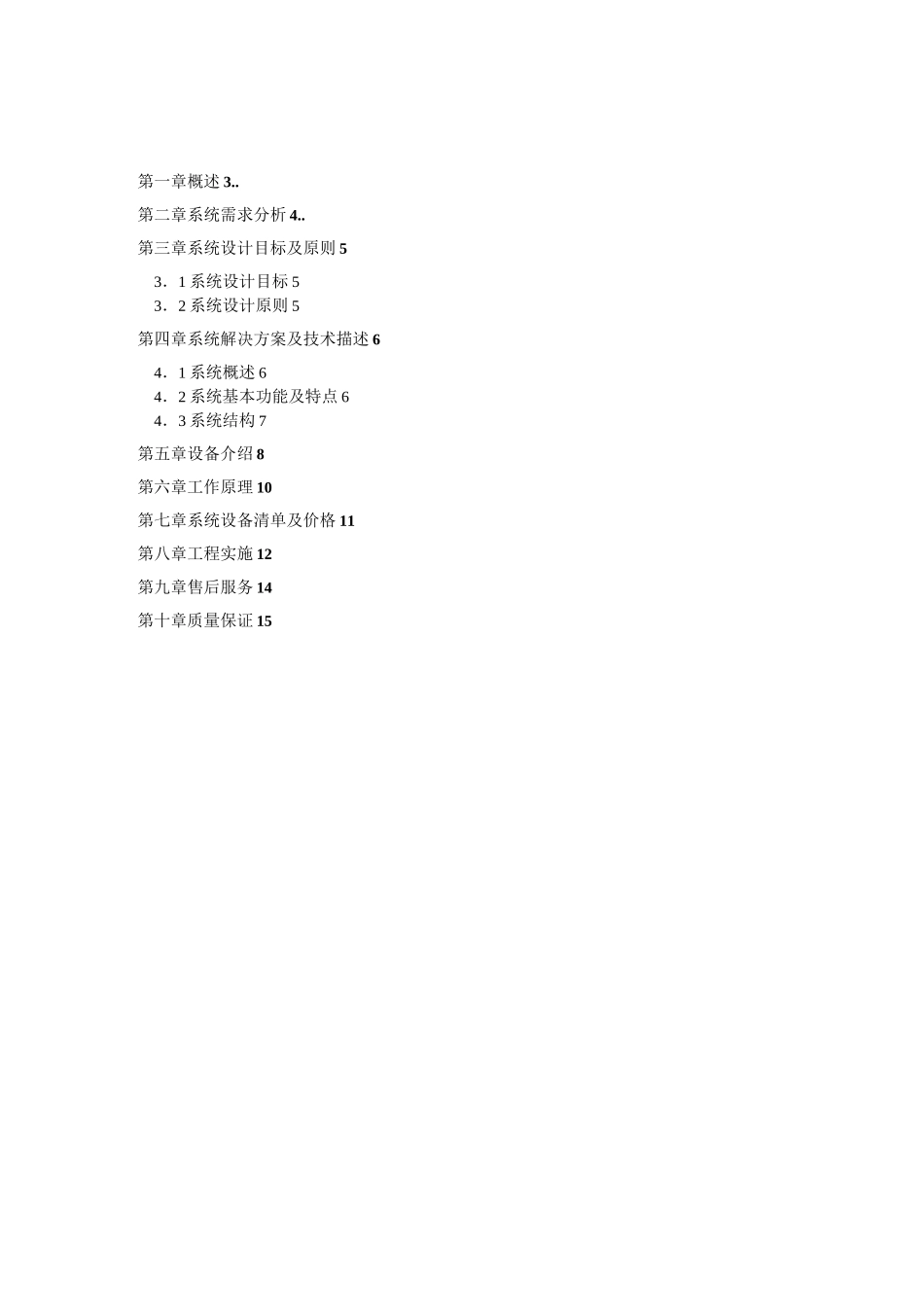

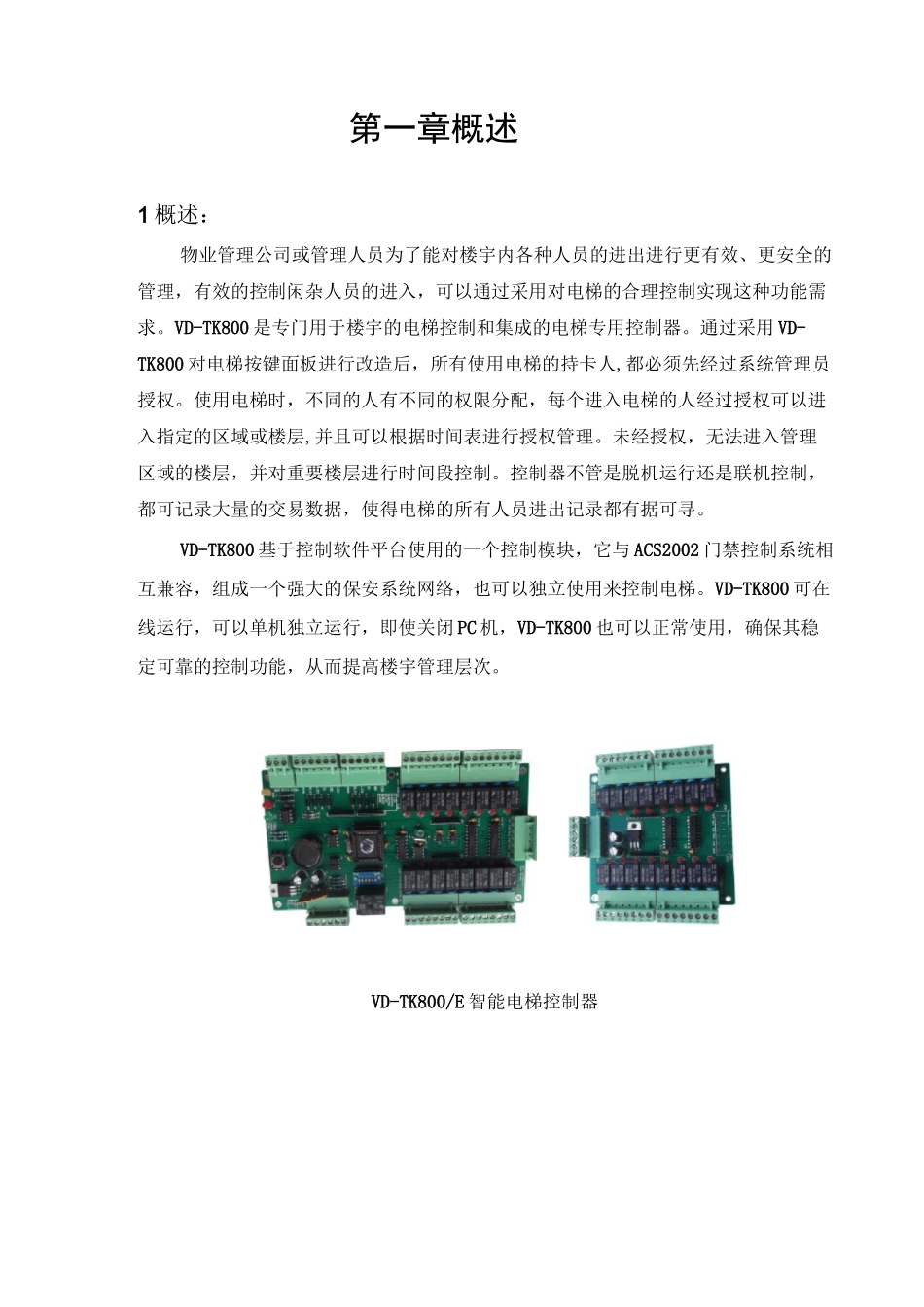

电梯楼层按键管理系统方案设计方案第一章概述 3..第二章系统需求分析 4..第三章系统设计目标及原则 53．1 系统设计目标 53．2 系统设计原则 5第四章系统解决方案及技术描述 64．1 系统概述 64．2 系统基本功能及特点 64．3 系统结构 7第五章设备介绍 8第六章工作原理 10第七章系统设备清单及价格 11第八章工程实施 12第九章售后服务 14第十章质量保证 15第一章概述1 概述：物业管理公司或管理人员为了能对楼宇内各种人员的进出进行更有效、更安全的管理，有效的控制闲杂人员的进入，可以通过采用对电梯的合理控制实现这种功能需求。VD-TK800 是专门用于楼宇的电梯控制和集成的电梯专用控制器。通过采用 VD-TK800 对电梯按键面板进行改造后，所有使用电梯的持卡人,都必须先经过系统管理员授权。使用电梯时，不同的人有不同的权限分配，每个进入电梯的人经过授权可以进入指定的区域或楼层,并且可以根据时间表进行授权管理。未经授权，无法进入管理区域的楼层，并对重要楼层进行时间段控制。控制器不管是脱机运行还是联机控制，都可记录大量的交易数据，使得电梯的所有人员进出记录都有据可寻。VD-TK800 基于控制软件平台使用的一个控制模块，它与 ACS2002 门禁控制系统相互兼容，组成一个强大的保安系统网络，也可以独立使用来控制电梯。VD-TK800 可在线运行，可以单机独立运行，即使关闭 PC 机，VD-TK800 也可以正常使用，确保其稳定可靠的控制功能，从而提高楼宇管理层次。VD-TK800/E 智能电梯控制器第二章系统需求分析就目前的实际情况和贵方的系统需求总结如下(1)_____________共有部电梯需要控制。(2)____________________每部电梯最高层。3) 是否严格控制人员进入电梯？4) 是否限定用户使用楼层权限？5) 是否刷卡自动到达所在权限楼层？(6)(联机/脱机)使用。第三章系统设计目标及原则3．1 系统设计目标VD-TK800 电梯控制系统是建立在先进的计算机技术、通信技术及非接触式IC 卡技术之上，为电梯的使用带来安全、方便的控制。具体目标为：◊持有效卡人能方便、安全的使用电梯。◊持卡人只能进出授权指定的楼层。◊外来无卡人员或持无效卡人员不能使用电梯。◊不影响原有电梯系统的运行，保证整个系统的安全性。◊管理人员能方便的设置人员的进出楼层权限和查看人员的出入记录。◊经济合理的运营成本。3．2 系统设计原则◊先进性：采用当前先进成熟的技术和设备；◊安全性：不影响原电梯系统的运行，保证...
