定向钻电力管道施工组织设计

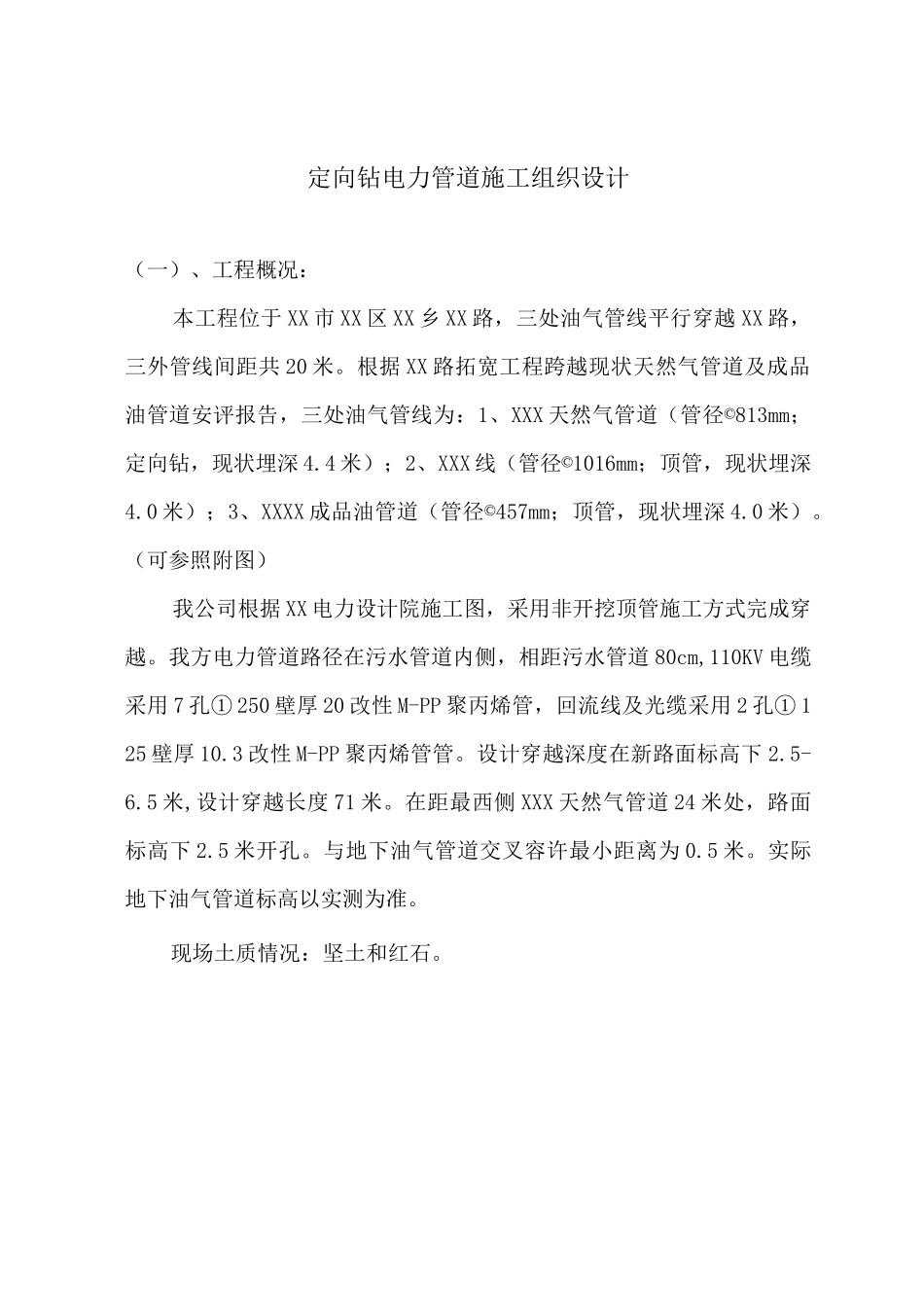

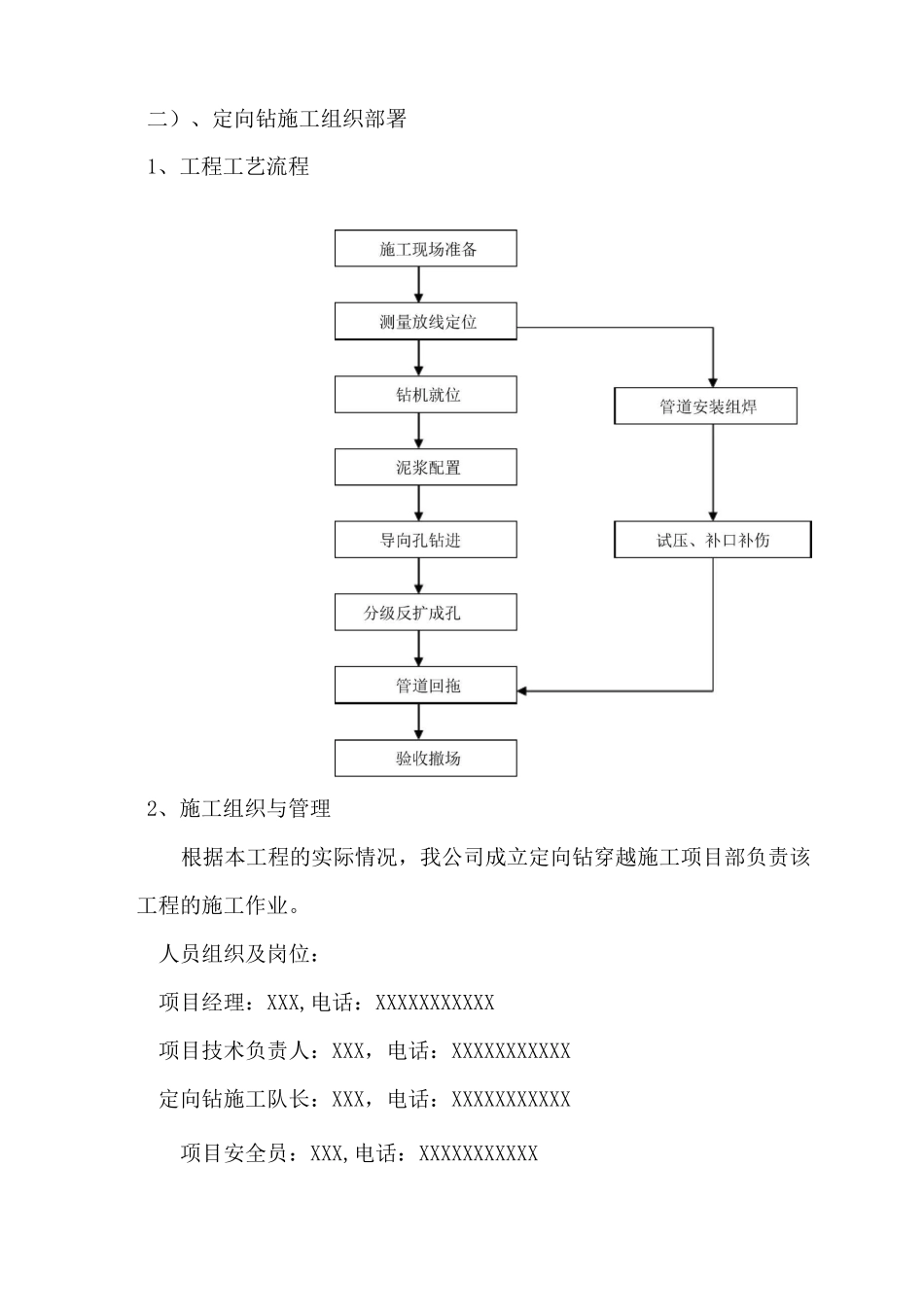

定向钻电力管道施工组织设计（一）、工程概况：本工程位于 XX 市 XX 区 XX 乡 XX 路，三处油气管线平行穿越 XX 路，三外管线间距共 20 米。根据 XX 路拓宽工程跨越现状天然气管道及成品油管道安评报告，三处油气管线为：1、XXX 天然气管道（管径©813mm；定向钻，现状埋深 4.4 米）；2、XXX 线（管径©1016mm；顶管，现状埋深4.0 米）；3、XXXX 成品油管道（管径©457mm；顶管，现状埋深 4.0 米）。（可参照附图）我公司根据 XX 电力设计院施工图，采用非开挖顶管施工方式完成穿越。我方电力管道路径在污水管道内侧，相距污水管道 80cm,110KV 电缆采用 7 孔① 250 壁厚 20 改性 M-PP 聚丙烯管，回流线及光缆采用 2 孔① 125 壁厚 10.3 改性 M-PP 聚丙烯管管。设计穿越深度在新路面标高下 2.5-6.5 米,设计穿越长度 71 米。在距最西侧 XXX 天然气管道 24 米处，路面标高下 2.5 米开孔。与地下油气管道交叉容许最小距离为 0.5 米。实际地下油气管道标高以实测为准。现场土质情况：坚土和红石。二）、定向钻施工组织部署1、工程工艺流程2、施工组织与管理根据本工程的实际情况，我公司成立定向钻穿越施工项目部负责该工程的施工作业。人员组织及岗位：项目经理：XXX,电话：XXXXXXXXXXX项目技术负责人：XXX，电话：XXXXXXXXXXX定向钻施工队长：XXX，电话：XXXXXXXXXXX项目安全员：XXX,电话：XXXXXXXXXXX工程项目管理组织及岗位责任框图项目经理:技术负责人：施工队长施工人 P员组织表/亠冈位职责人数项目经理负责指挥组织生产，协调对外关系，对1技术负责人负责工程技术工作1施工队长负责施工队施工，协调各工序间操作1钻机操作员操作导向钻机1控向员负责导向1机械、电工负责维修使机械正常运转1技工2后勤负责后勤保障1总计93、施工准备3.1 施工平面a. 现场施工人员的办公、住宿房采用临时帐篷和就近租用民房；b. 施工用电需求，根据现场实际情况，采用发电机或接电；c. 施工用水、生活用水根据现场情况就近取水；d. 临时排污：由于施工场地为市区，施工污水、泥浆采用专用运输车运到指定地点排放。3.2 材料准备本工程采用定向钻方式铺管，由于水平定向钻铺管工程为连续施工，工程开工前，管材、焊材、各种材料提前到场。3.3 设备准备我公司采用江苏省徐州市徐工集团生产的 XZ320 型水平定向钻机。该设备质量可靠，自动化程度高，操作方便。准备了美国DCI 公司生产的月蚀无线控向仪。...
