-大连动车所室外蒸汽管道安装施工方案

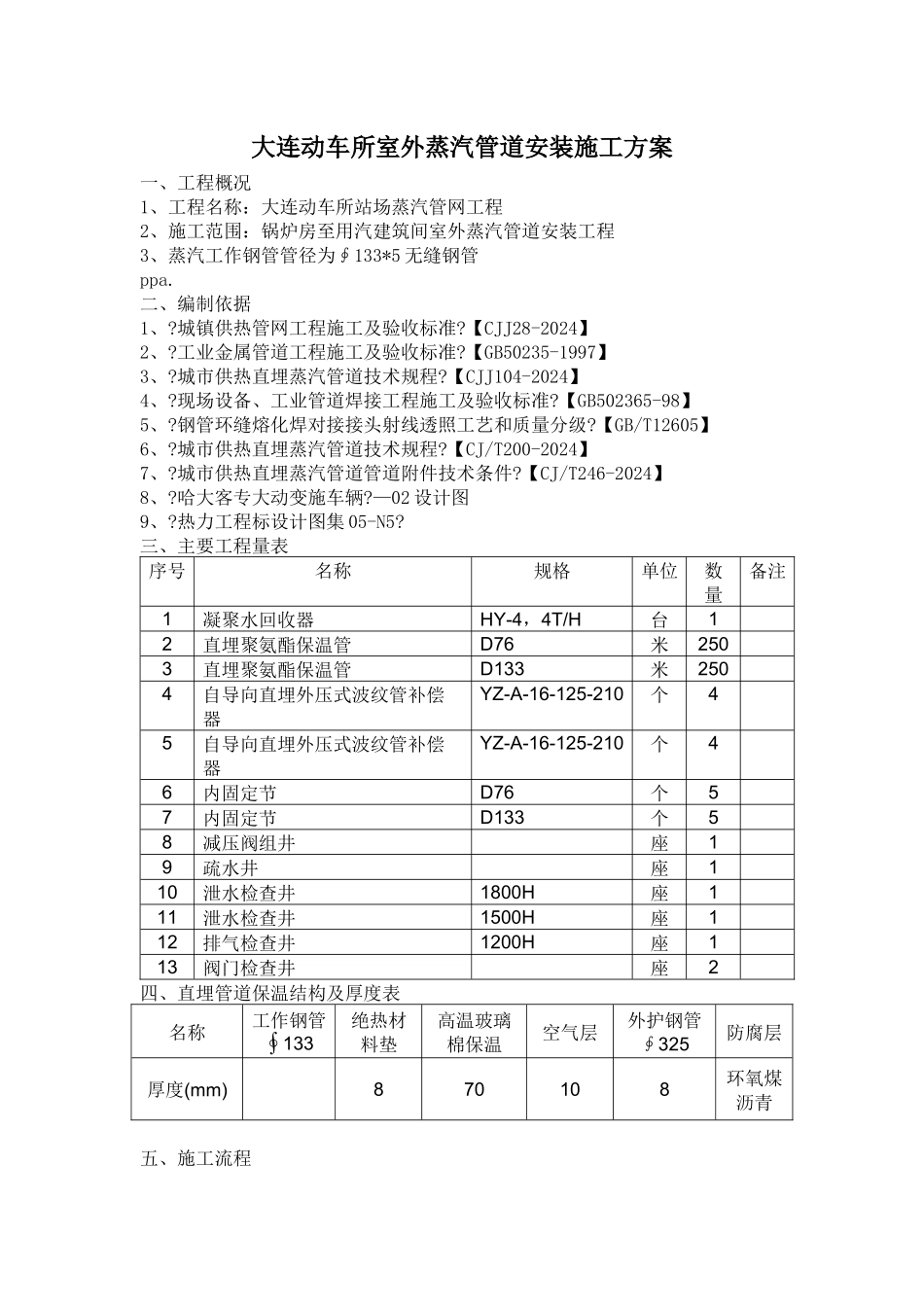

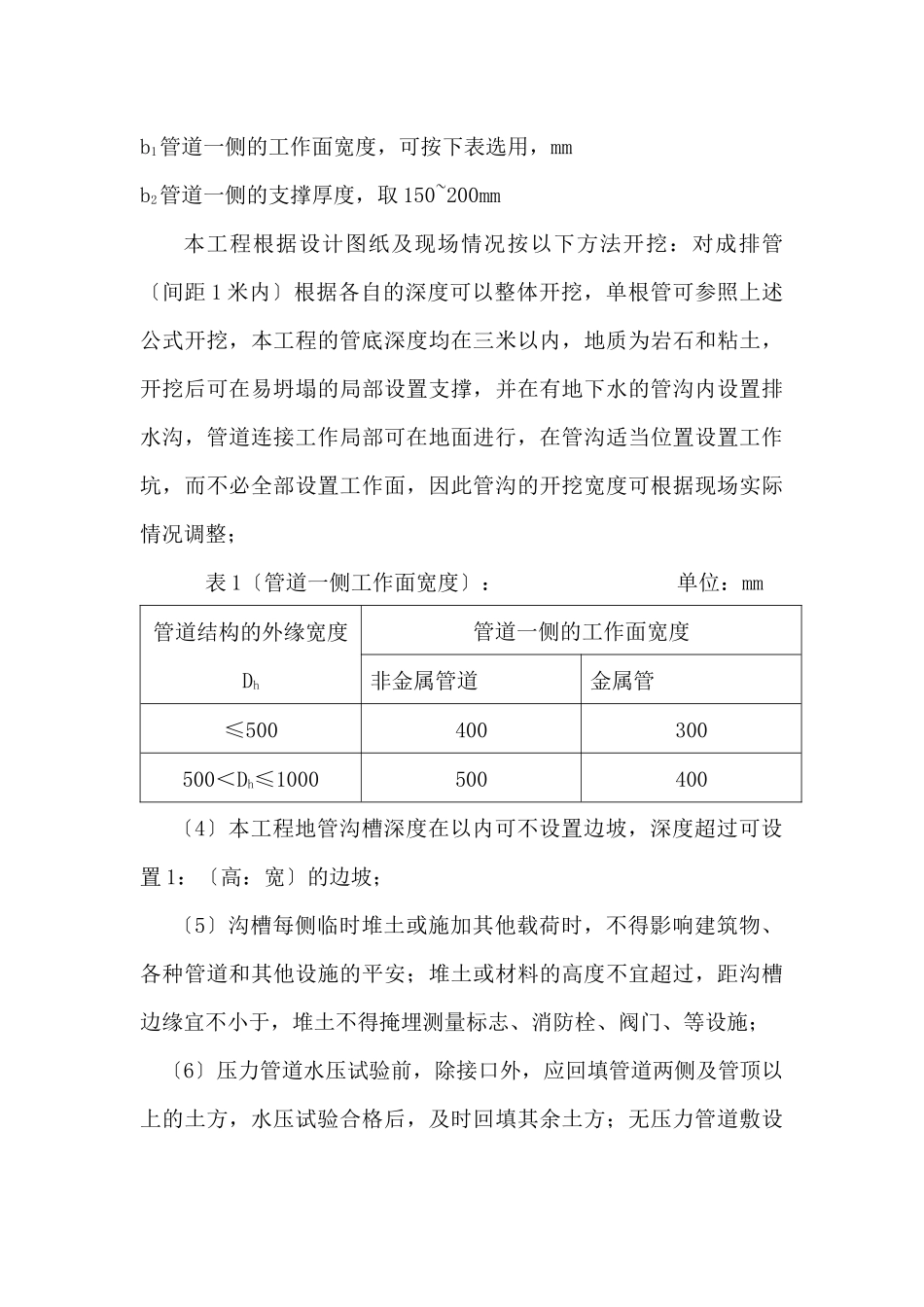

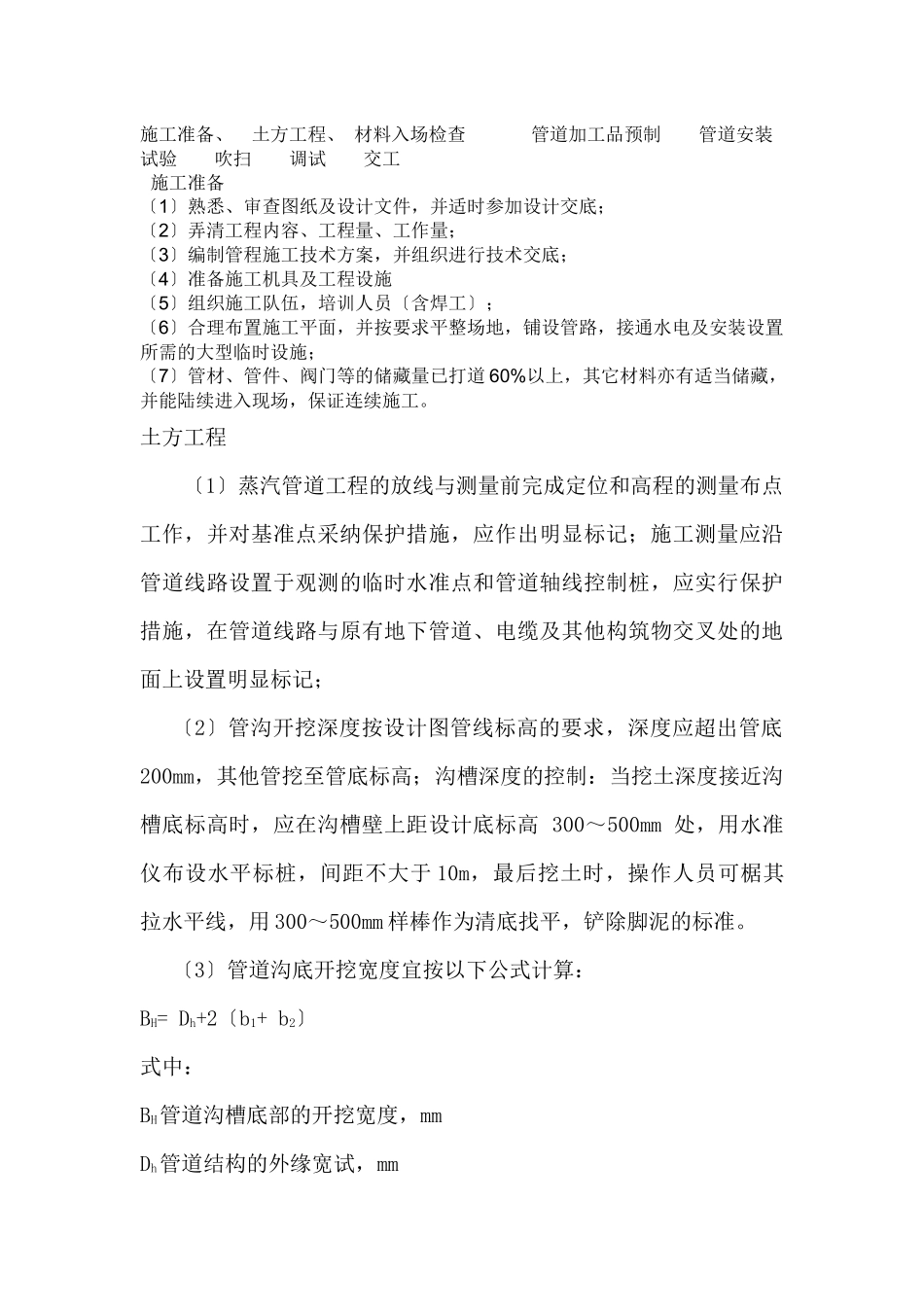

大连动车所室外蒸汽管道安装施工方案一、工程概况1、工程名称：大连动车所站场蒸汽管网工程2、施工范围：锅炉房至用汽建筑间室外蒸汽管道安装工程3、蒸汽工作钢管管径为∮133*5 无缝钢管ppa.二、编制依据1、?城镇供热管网工程施工及验收标准?【CJJ28-2024】2、?工业金属管道工程施工及验收标准?【GB50235-1997】3、?城市供热直埋蒸汽管道技术规程?【CJJ104-2024】4、?现场设备、工业管道焊接工程施工及验收标准?【GB502365-98】5、?钢管环缝熔化焊对接接头射线透照工艺和质量分级?【GB/T12605】6、?城市供热直埋蒸汽管道技术规程?【CJ/T200-2024】7、?城市供热直埋蒸汽管道管道附件技术条件?【CJ/T246-2024】8、?哈大客专大动变施车辆?—02 设计图9、?热力工程标设计图集 05-N5?三、主要工程量表序号名称规格单位数量备注1凝聚水回收器HY-4，4T/H台12直埋聚氨酯保温管D76米2503直埋聚氨酯保温管D133米2504自导向直埋外压式波纹管补偿器YZ-A-16-125-210个45自导向直埋外压式波纹管补偿器YZ-A-16-125-210个46内固定节D76个57内固定节D133个58减压阀组井座19疏水井座110泄水检查井1800H座111泄水检查井1500H座112排气检查井1200H座113阀门检查井座2四、直埋管道保温结构及厚度表名称工作钢管133∮绝热材料垫高温玻璃棉保温空气层外护钢管∮325防腐层厚度(mm)870108环氧煤沥青五、施工流程 施工准备、 土方工程、 材料入场检查 管道加工品预制 管道安装 试验 吹扫 调试 交工 施工准备〔1〕熟悉、审查图纸及设计文件，并适时参加设计交底；〔2〕弄清工程内容、工程量、工作量；〔3〕编制管程施工技术方案，并组织进行技术交底；〔4〕准备施工机具及工程设施〔5〕组织施工队伍，培训人员〔含焊工〕；〔6〕合理布置施工平面，并按要求平整场地，铺设管路，接通水电及安装设置所需的大型临时设施；〔7〕管材、管件、阀门等的储藏量已打道 60%以上，其它材料亦有适当储藏，并能陆续进入现场，保证连续施工。土方工程〔1〕蒸汽管道工程的放线与测量前完成定位和高程的测量布点工作，并对基准点采纳保护措施，应作出明显标记；施工测量应沿管道线路设置于观测的临时水准点和管道轴线控制桩，应实行保护措施，在管道线路与原有地下管道、电缆及其他构筑物交叉处的地面上设置明显标记；〔2〕管沟开挖深度按设计图管线标高的要求，深度应超出管底200mm，其他管挖至管底标高；沟槽深度的控制：当挖土深度接近沟槽底标高时，应在沟槽壁上距设计底标高...
