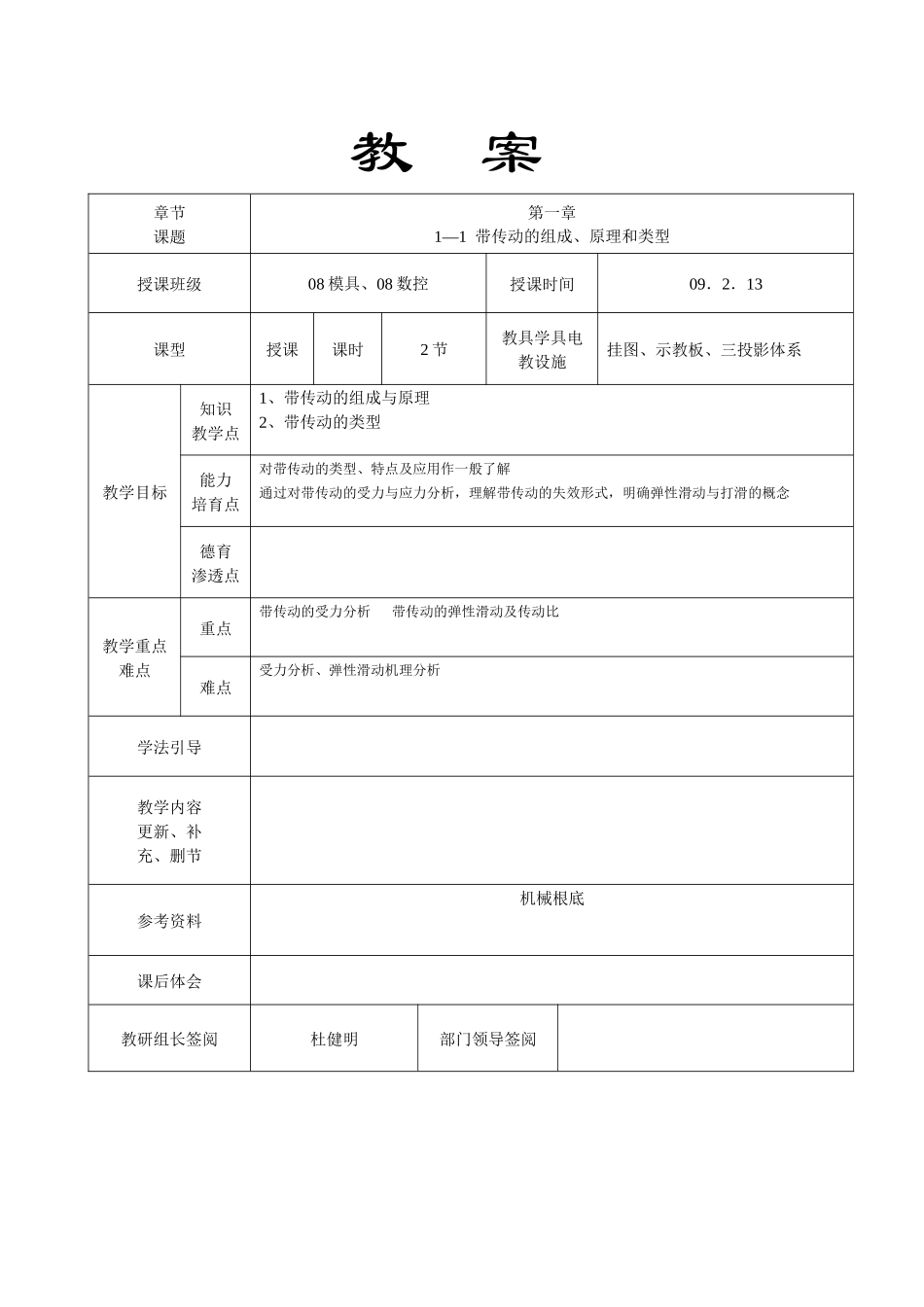

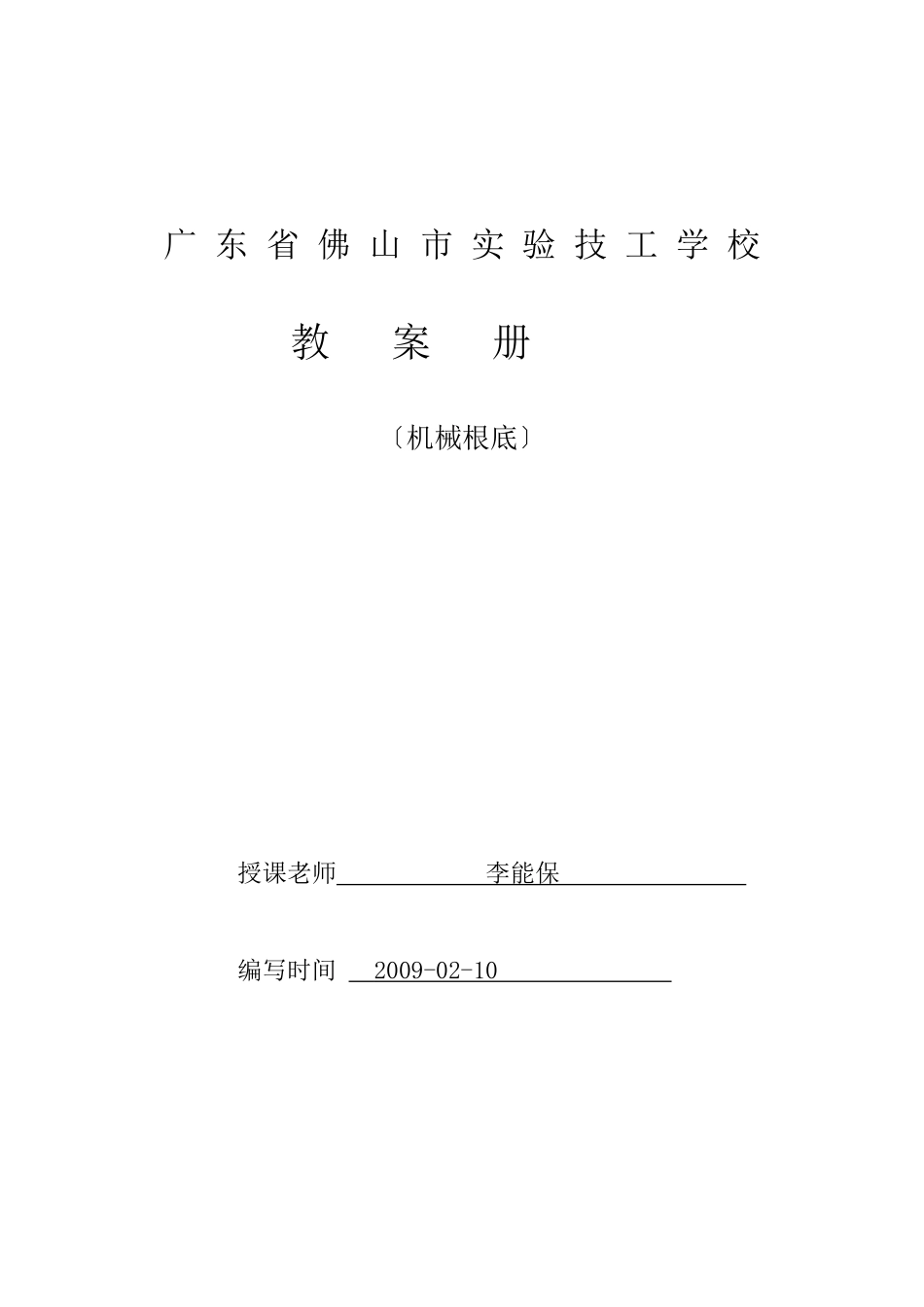

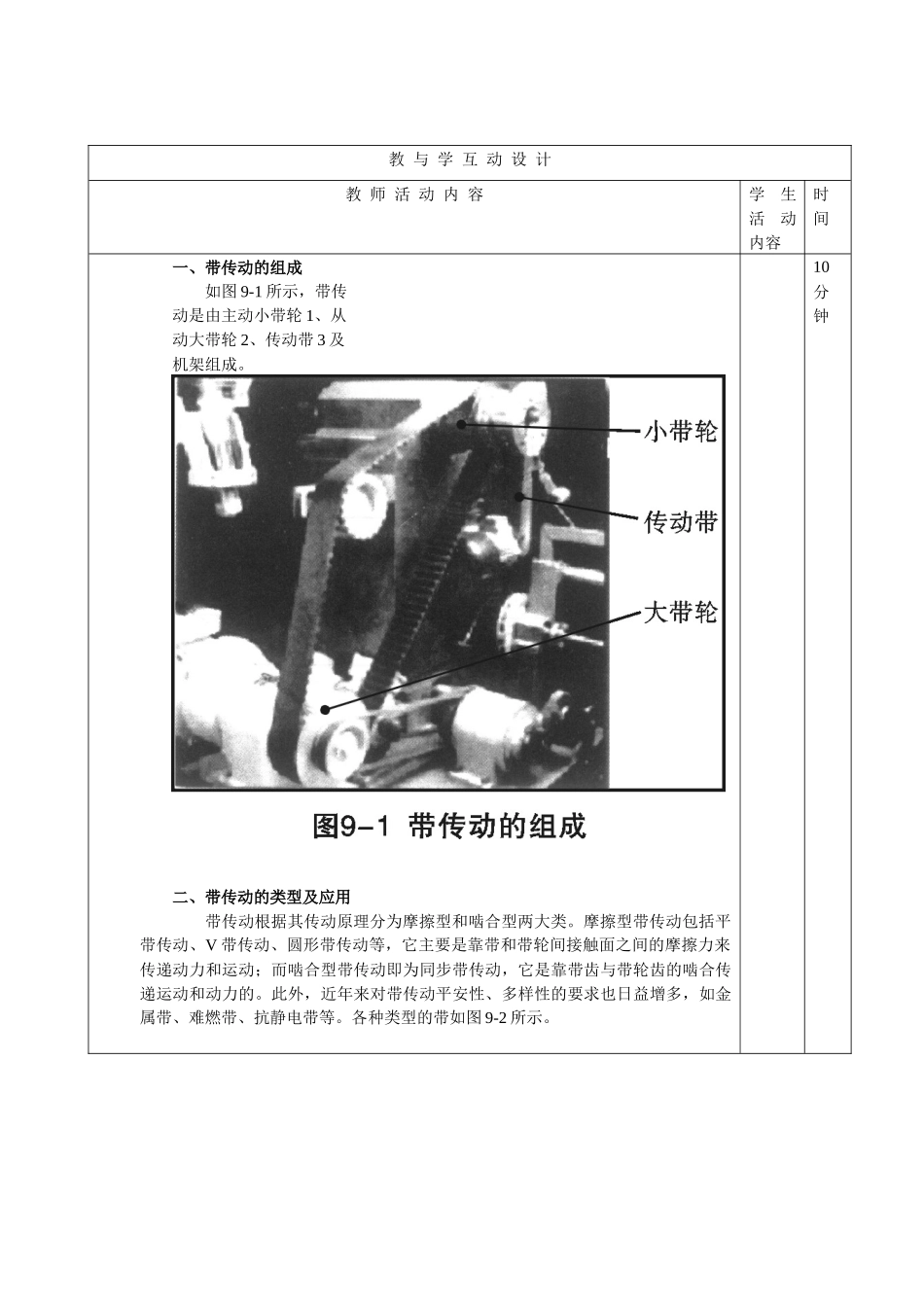

广 东 省 佛 山 市 实 验 技 工 学 校教 案 册〔机械根底〕授课老师 李能保 编写时间 2009-02-10 教 案章节课题第一章1—1 带传动的组成、原理和类型授课班级08 模具、08 数控授课时间09．2．13课型授课课时2 节教具学具电教设施挂图、示教板、三投影体系教学目标知识教学点1、带传动的组成与原理 2、带传动的类型能力培育点对带传动的类型、特点及应用作一般了解通过对带传动的受力与应力分析，理解带传动的失效形式，明确弹性滑动与打滑的概念德育渗透点教学重点难点重点带传动的受力分析 带传动的弹性滑动及传动比难点受力分析、弹性滑动机理分析学法引导教学内容更新、补充、删节参考资料机械根底课后体会教研组长签阅杜健明部门领导签阅教 与 学 互 动 设 计教 师 活 动 内 容学生活动内容时间一、带传动的组成 如图 9-1 所示，带传动是由主动小带轮 1、从动大带轮 2、传动带 3 及机架组成。二、带传动的类型及应用 带传动根据其传动原理分为摩擦型和啮合型两大类。摩擦型带传动包括平带传动、V 带传动、圆形带传动等，它主要是靠带和带轮间接触面之间的摩擦力来传递动力和运动；而啮合型带传动即为同步带传动，它是靠带齿与带轮齿的啮合传递运动和动力的。此外，近年来对带传动平安性、多样性的要求也日益增多，如金属带、难燃带、抗静电带等。各种类型的带如图 9-2 所示。10分钟带传动的组成、类型、特点及应用一、带传动的组成及其工作原理组成：主动带轮、从动带轮、挠性带和机架组成带传动工作原理：带传开工作时依靠张紧在带轮上的传动带与带轮间的摩擦力来传递运动与动力二、带传动的主要类型1．摩擦带传动 平带传动：带为卷带，可任意截取，带内外表为工作面，承载能力不够高 V 带传动：带为圈带无接头，带两侧面为工作面，承载能力强，一般为平带的 3 倍 多楔带传动：多根平带与 V 带的组合，具有 V 带的特点 圆带传动：承载能力低，常用于小功率的运动传递2．啮合带传动简介：同步带传动→齿孔带传动三、带传动的特点及应用〔P171〕带传动的受力分析与应力分析一、带传动的受力分析 初拉力 F0：带静止时带轮两边带中承受的拉力紧边拉力 F1：带传开工作时在摩擦力的作用下绕入主动轮一边的带被拉紧，拉力由 F0增大到 F1，称为紧边拉力松边拉力 F2：绕出主动轮一端的带被放松，拉力有 F0减至为 F2，称为松边拉力有效圆周力： Fe = F1 -F2〔注意：带传动摩...
