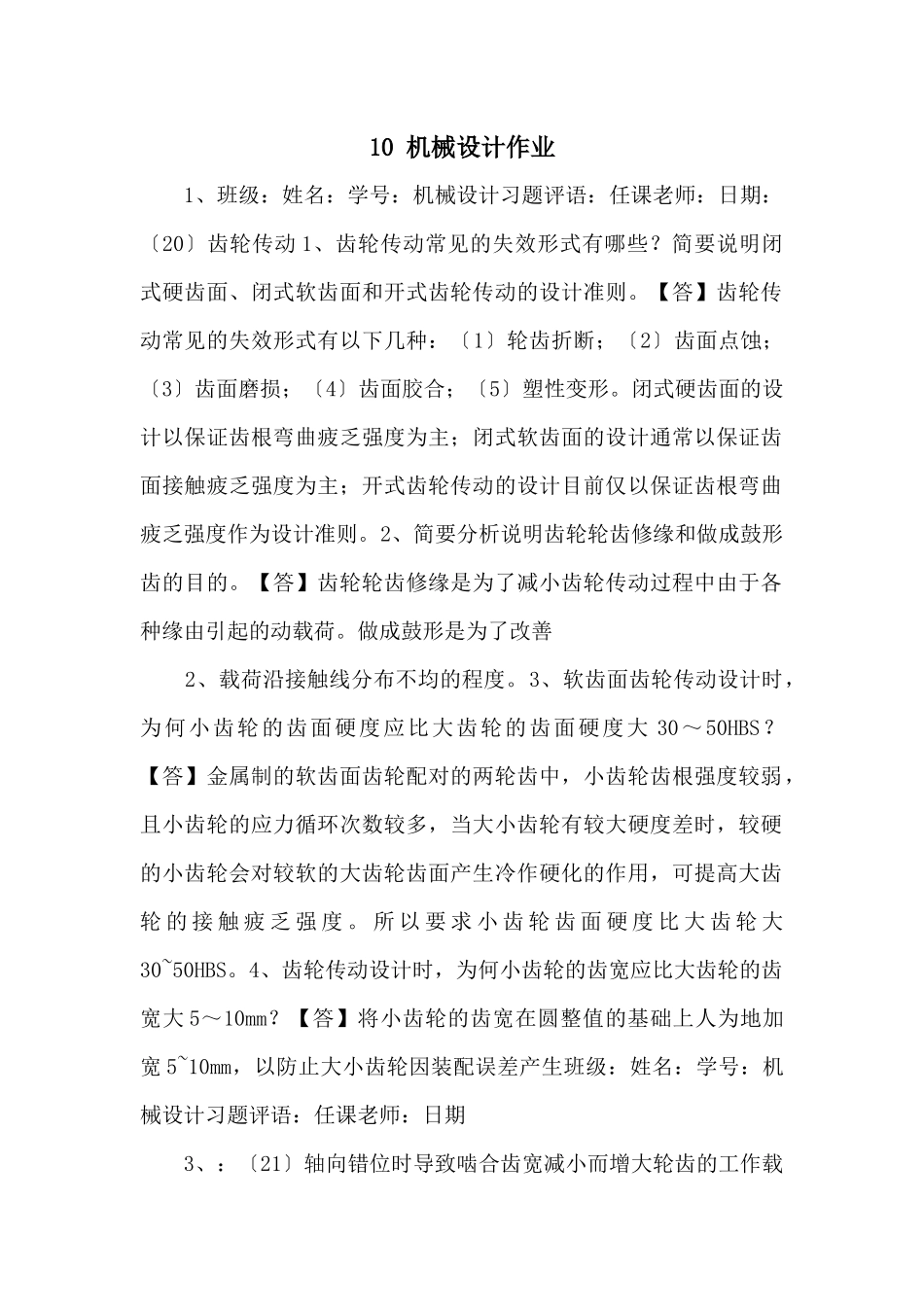

10 机械设计作业 1、班级：姓名：学号：机械设计习题评语：任课老师：日期：〔20〕齿轮传动 1、齿轮传动常见的失效形式有哪些
简要说明闭式硬齿面、闭式软齿面和开式齿轮传动的设计准则
【答】齿轮传动常见的失效形式有以下几种：〔1〕轮齿折断；〔2〕齿面点蚀；〔3〕齿面磨损；〔4〕齿面胶合；〔5〕塑性变形
闭式硬齿面的设计以保证齿根弯曲疲乏强度为主；闭式软齿面的设计通常以保证齿面接触疲乏强度为主；开式齿轮传动的设计目前仅以保证齿根弯曲疲乏强度作为设计准则
2、简要分析说明齿轮轮齿修缘和做成鼓形齿的目的
【答】齿轮轮齿修缘是为了减小齿轮传动过程中由于各种缘由引起的动载荷
做成鼓形是为了改善 2、载荷沿接触线分布不均的程度
3、软齿面齿轮传动设计时，为何小齿轮的齿面硬度应比大齿轮的齿面硬度大 30～50HBS
【答】金属制的软齿面齿轮配对的两轮齿中，小齿轮齿根强度较弱，且小齿轮的应力循环次数较多，当大小齿轮有较大硬度差时，较硬的小齿轮会对较软的大齿轮齿面产生冷作硬化的作用，可提高大齿轮 的 接 触 疲 乏 强 度
所 以 要 求 小 齿 轮 齿 面 硬 度 比 大 齿 轮 大30~50HBS
4、齿轮传动设计时，为何小齿轮的齿宽应比大齿轮的齿宽大 5～10mm
【答】将小齿轮的齿宽在圆整值的基础上人为地加宽 5~10mm，以防止大小齿轮因装配误差产生班级：姓名：学号：机械设计习题评语：任课老师：日期 3、：〔21〕轴向错位时导致啮合齿宽减小而增大轮齿的工作载荷

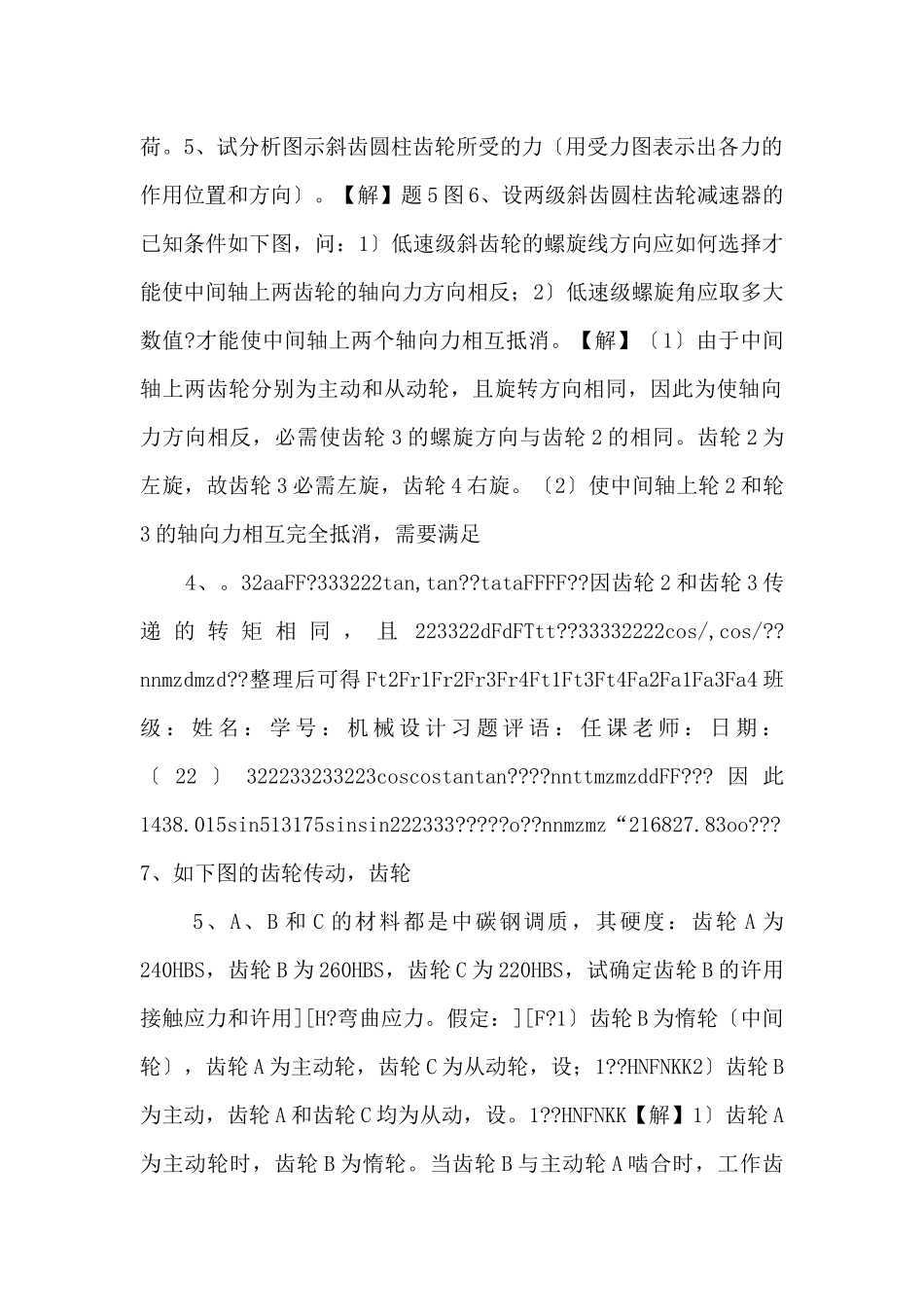

5、试分析图示斜齿圆柱齿轮所受的力〔用受力图表示出各力的作用位置和方向〕
【解】题 5 图 6、设两级斜齿圆柱齿轮减速器的已知条件如下图，问：1〕低速级斜齿轮的螺旋线方向应如何选择才能使中间轴上两齿轮的轴向力方向相反；2〕低速级螺旋角应取多大数值
才能使中间轴上两个轴向力相互抵消
【解】〔1〕由于中间轴上两齿轮分别为主动
