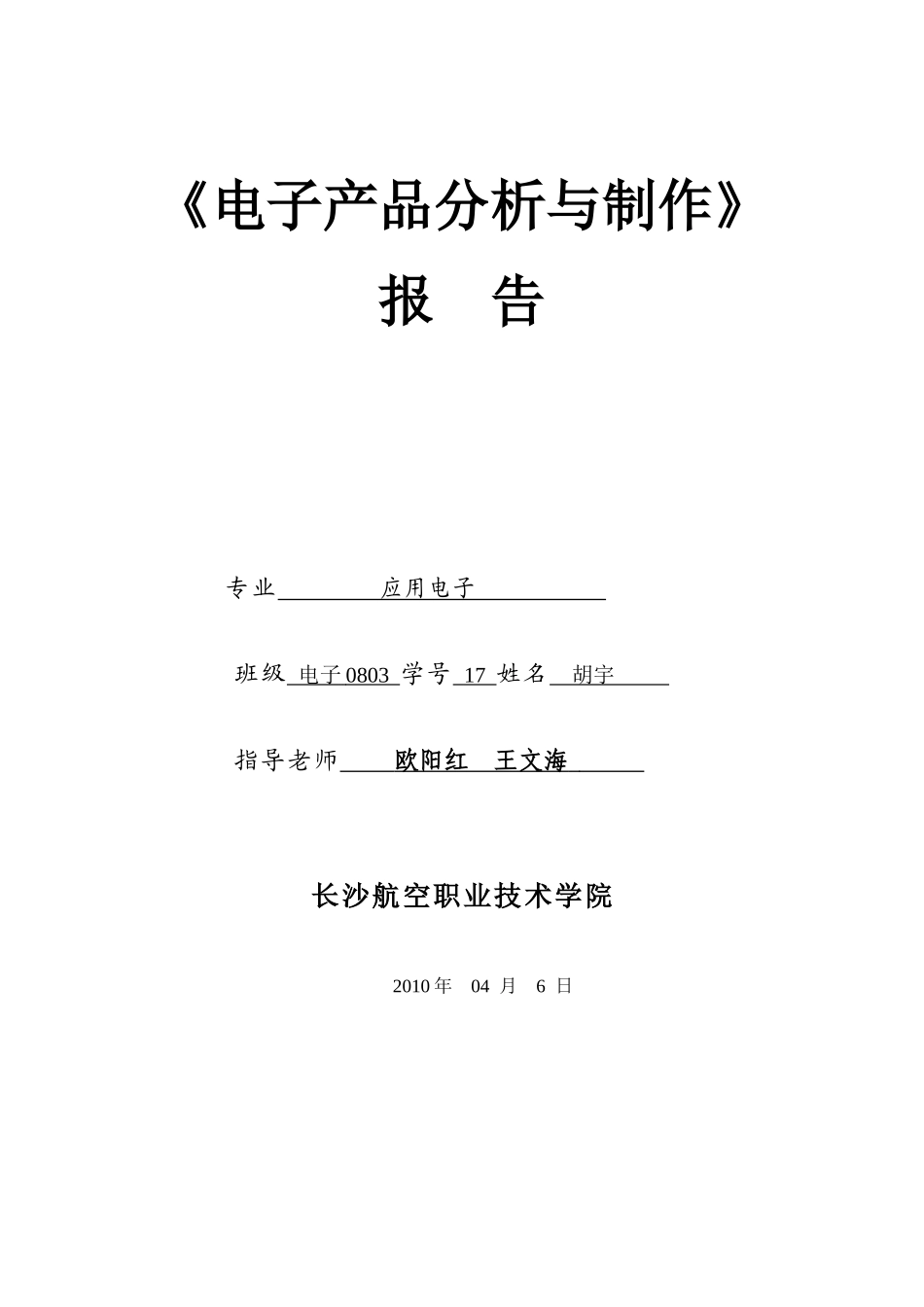

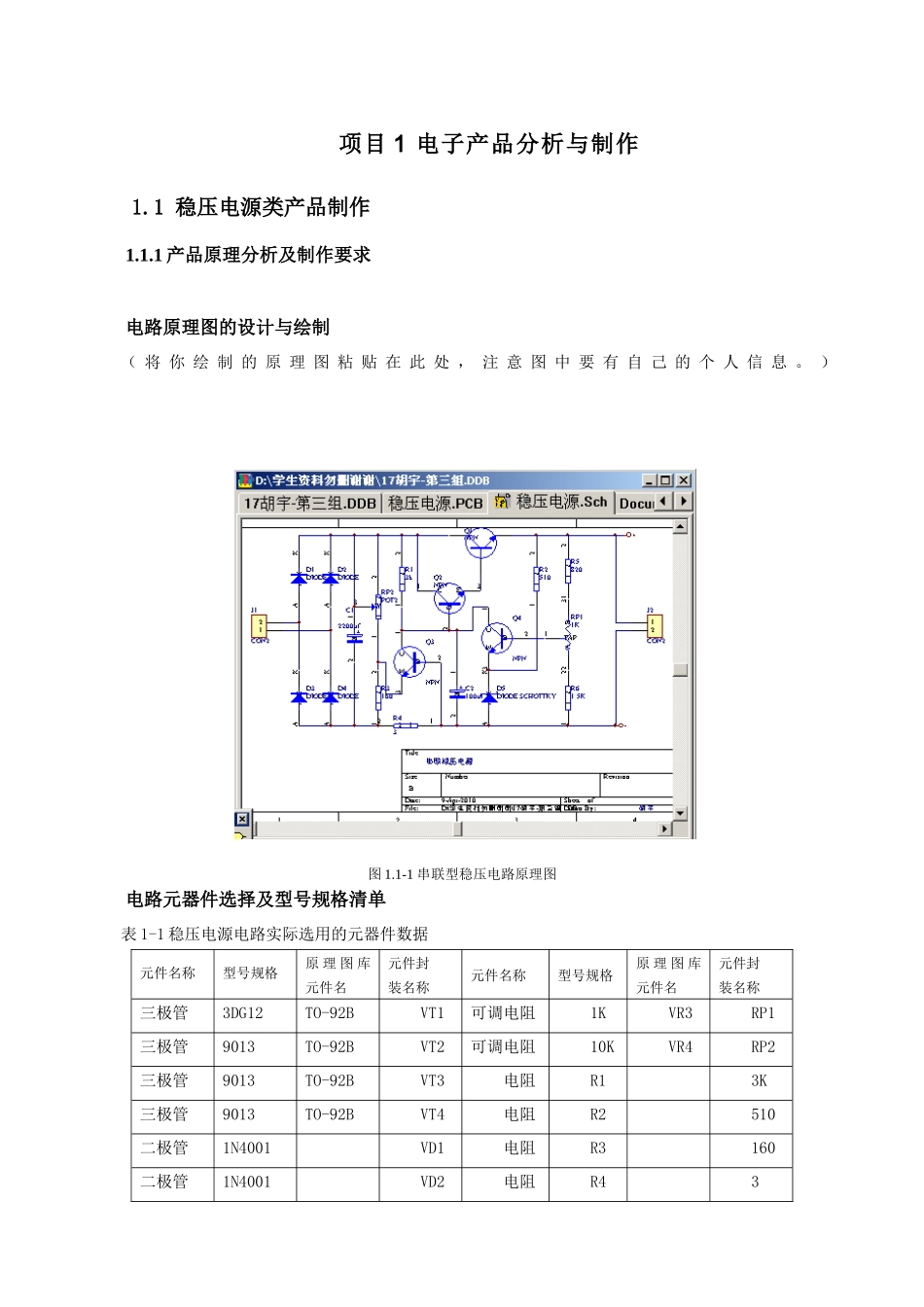

《电子产品分析与制作》报 告 专业 应用电子 班级 电子 0803 学号 17 姓名 胡宇 指导老师 欧阳红 王文海 长沙航空职业技术学院2010 年 04 月 6 日目 录项目 1 电子产品分析与制作1.1 稳压电源类产品制作1.1.1 产品原理分析及制作要求电路原理图的设计与绘制（ 将 你 绘 制 的 原 理 图 粘 贴 在 此 处 ， 注 意 图 中 要 有 自 己 的 个 人 信 息 。 ）图 1.1-1 串联型稳压电路原理图电路元器件选择及型号规格清单表 1-1 稳压电源电路实际选用的元器件数据元件名称型号规格原 理 图 库元件名元件封装名称元件名称型号规格原 理 图 库元件名元件封装名称三极管3DG12TO-92BVT1可调电阻1KVR3RP1三极管9013TO-92BVT2可调电阻10KVR4RP2三极管9013TO-92BVT3电阻R13K三极管9013TO-92BVT4电阻R2510二极管1N4001VD1电阻R3160二极管1N4001VD2电阻R43二极管1N4001VD3电阻R5820二极管1N4001VD4电阻R6电解电容2200u C1稳压管VD56V电解电容100uC2信号源J1SIP2CON2电解电容220uC3信号源J2SIP2CON2元器件封装制作根据你电路需要，对特别元器件进行封装自作，将元器件封装制作完成后的封装图形展示在此。图 1.1-2 自制的 WH5-1A 电位器封装稳压电源类产品 PCB 设计与绘制（可将你绘制的 PCB 底图和阻焊图粘贴在此处，注意图中要有自己的个人信息）图 1.1-3 串联型稳压电路 PCB 图绘制图 1.1-4 串联型稳压电路底图图 1.1-5 串联型稳压电路阻焊图1.2 功放类产品制作1 产品原理分析及制作要求1.2.2 电路原理图的设计与绘制（ 将 你 绘 制 的 原 理 图 粘 贴 在 此 处 ， 注 意 图 中 要 有 自 己 的 个 人 信 息 。 ）图 1.2-1 扩音电路原理图1.2.3 电路元器件选择及型号规格清单表 1-2 电路实际选用的元器件数据元件名称型号规格原 理 图 库元件名元件封装名称元件名称型号规格原 理 图 库元件名元件封装名称普通电阻100KR2电解电容10UC1普通电阻8K2R7瓷片电容10PC2普通电阻20KR6瓷片电容22nC4普通电阻20KR4瓷片电容10nC12普通电阻510KR3瓷片电容10nC14普通电阻22KR10瓷片电容22nC5普通电阻20KR5瓷片电容1nC6普通电阻120R12瓷片电容100nC10普通电阻22KR8二极管1N4007D1普通电阻680R9二极管1N4007D2普通电阻120R13二极管1N4007D3普通电阻1R11二极管1N4007D4电解电容100UC11电位器220KRP1WH5-1电解电容22UC9电位器220KRP2WH5-1电解电容10U...
