化工仪表及自动化试卷及答案VIP专享

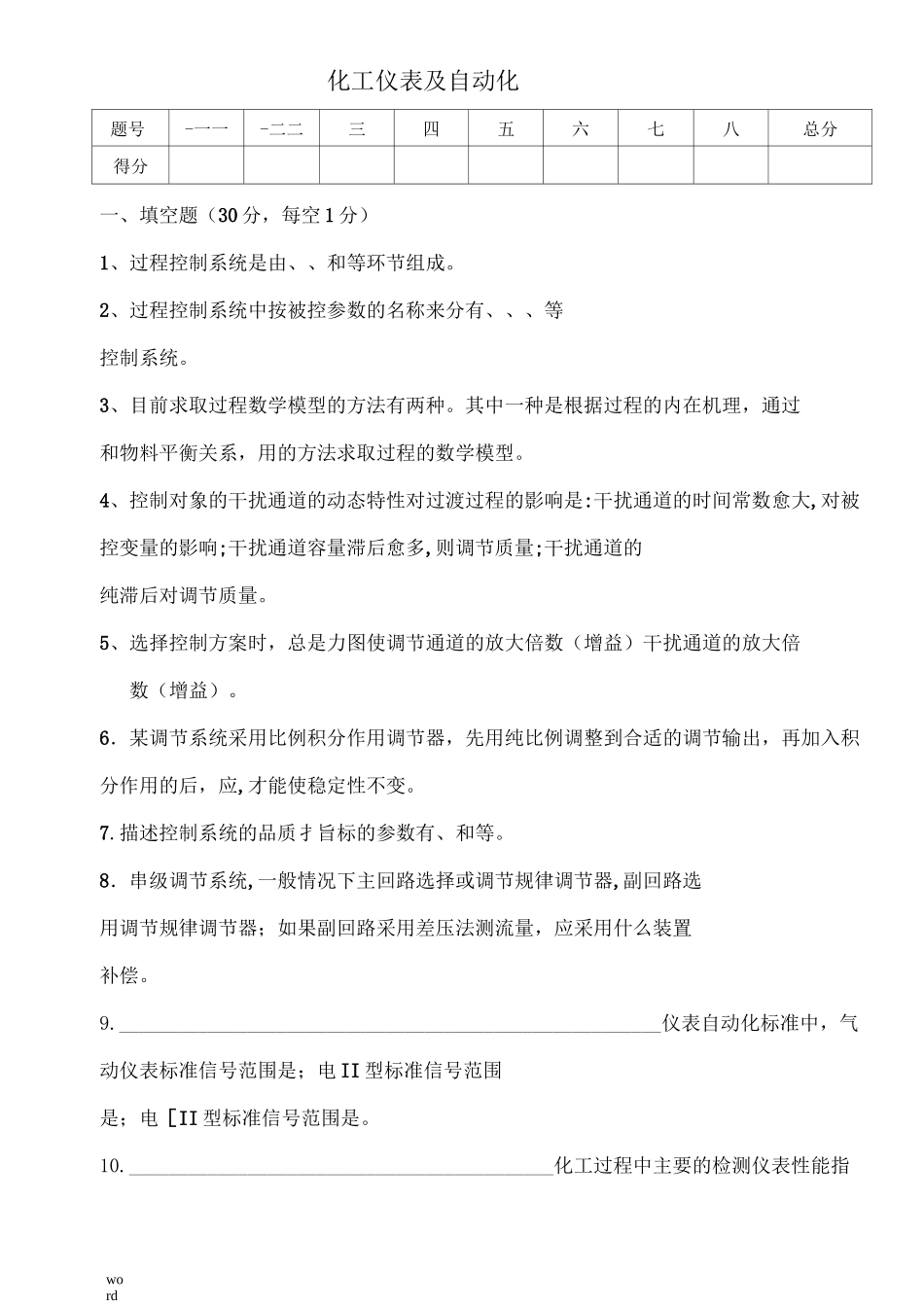

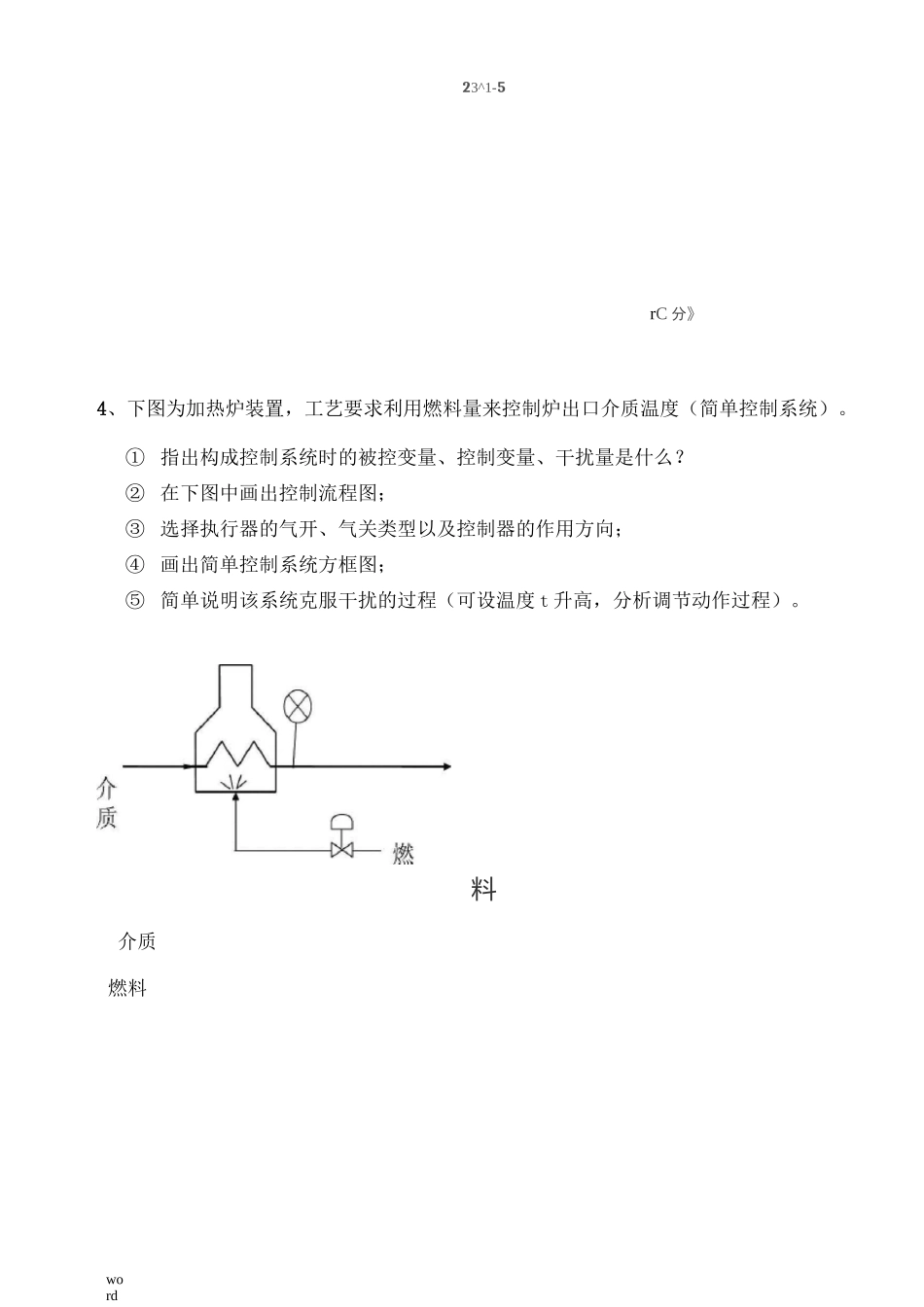

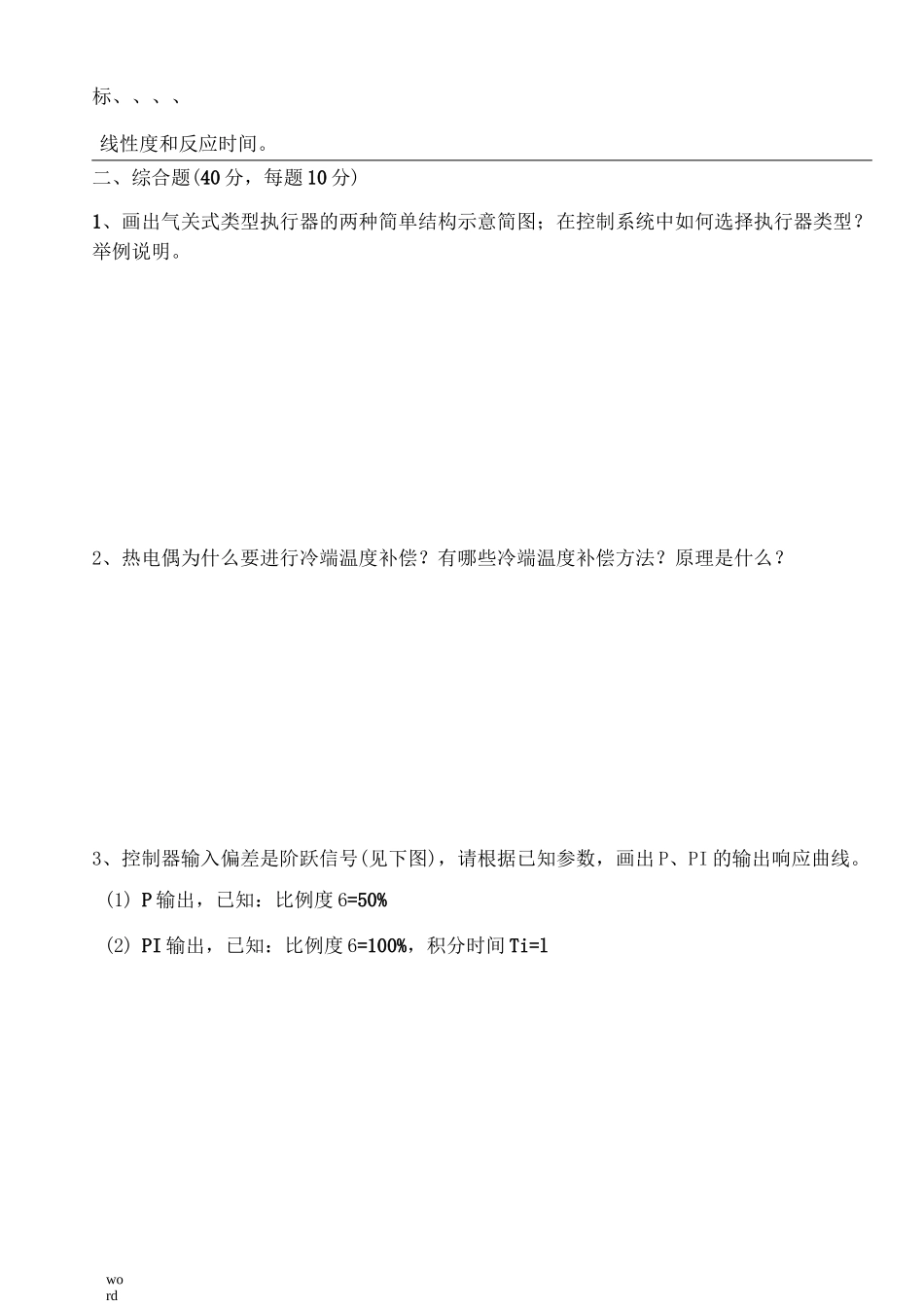

word化工仪表及自动化题号-一一-二二三四五六七八总分得分一、填空题（30 分，每空 1 分）1、过程控制系统是由、、和等环节组成。2、过程控制系统中按被控参数的名称来分有、、、等控制系统。3、目前求取过程数学模型的方法有两种。其中一种是根据过程的内在机理，通过和物料平衡关系，用的方法求取过程的数学模型。4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响;干扰通道容量滞后愈多,则调节质量;干扰通道的纯滞后对调节质量。5、选择控制方案时，总是力图使调节通道的放大倍数（增益）干扰通道的放大倍数（增益）。6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应,才能使稳定性不变。7.描述控制系统的品质扌旨标的参数有、和等。8．串级调节系统,一般情况下主回路选择或调节规律调节器,副回路选用调节规律调节器；如果副回路采用差压法测流量，应采用什么装置补偿。9._______________________________________________________仪表自动化标准中，气动仪表标准信号范围是；电 II 型标准信号范围是；电［II 型标准信号范围是。10.___________________________________________化工过程中主要的检测仪表性能指word标、、、、线性度和反应时间。二、综合题(40 分，每题 10 分)1、画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明。2、热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法？原理是什么？3、控制器输入偏差是阶跃信号(见下图)，请根据已知参数，画出 P、PI 的输出响应曲线。(1) P 输出，已知：比例度 6=50%(2) PI 输出，已知：比例度 6=100%，积分时间 Ti=lword23^1-5rC 分》4、下图为加热炉装置，工艺要求利用燃料量来控制炉出口介质温度（简单控制系统）。① 指出构成控制系统时的被控变量、控制变量、干扰量是什么？② 在下图中画出控制流程图；③ 选择执行器的气开、气关类型以及控制器的作用方向；④ 画出简单控制系统方框图；⑤ 简单说明该系统克服干扰的过程（可设温度 t 升高，分析调节动作过程）。料介质燃料word三、计算题（30 分，每题 15 分）1、计算下图液位差压变送器的量程、测量范围及迁移量。2、某压力仪表的测量范围是 100〜1100Pa,其精度为 0.5 级，则这台表的量程是多少？基本误差是多少？最大绝对误差是多少？允许误差是多少？word1 ...
