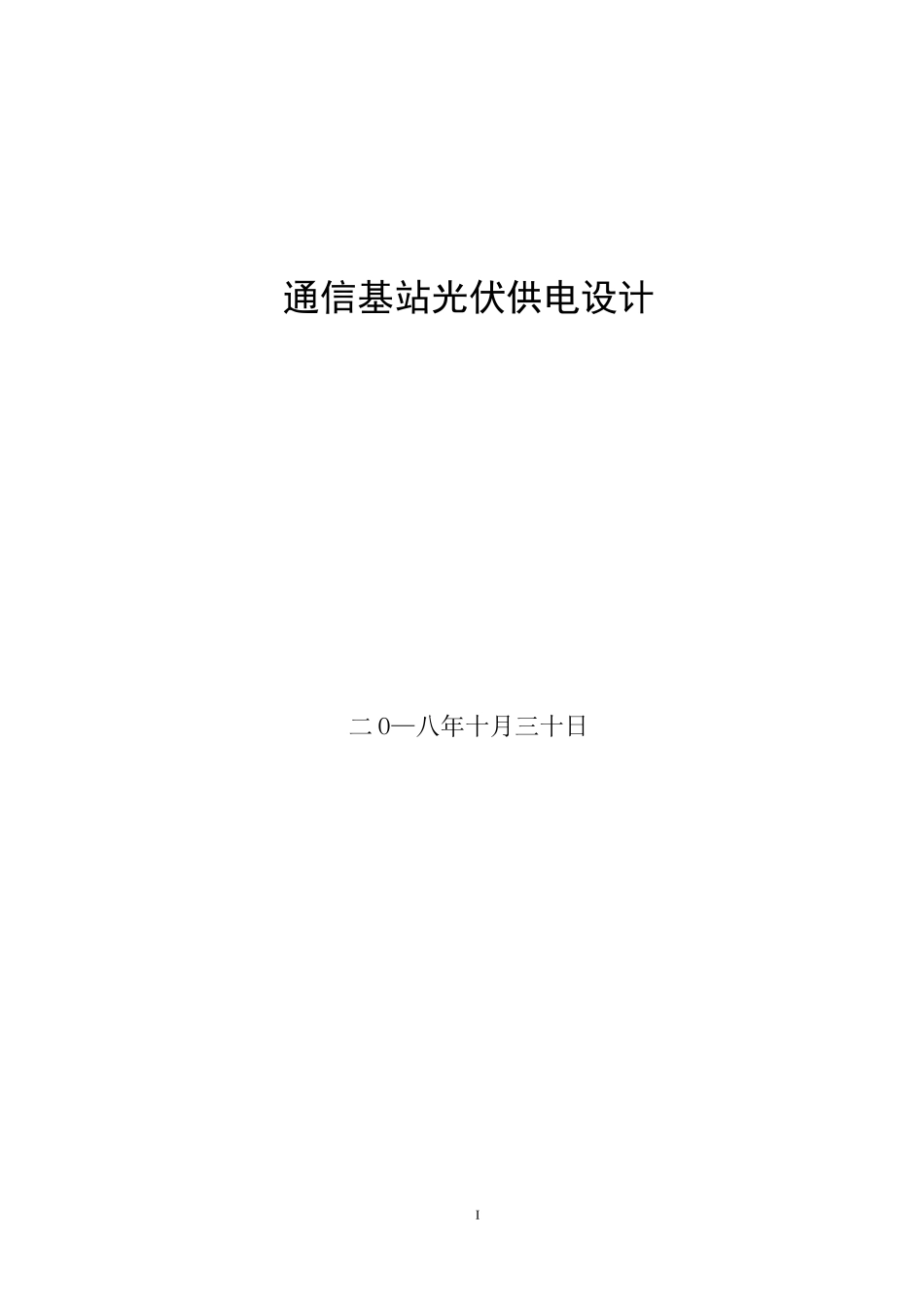

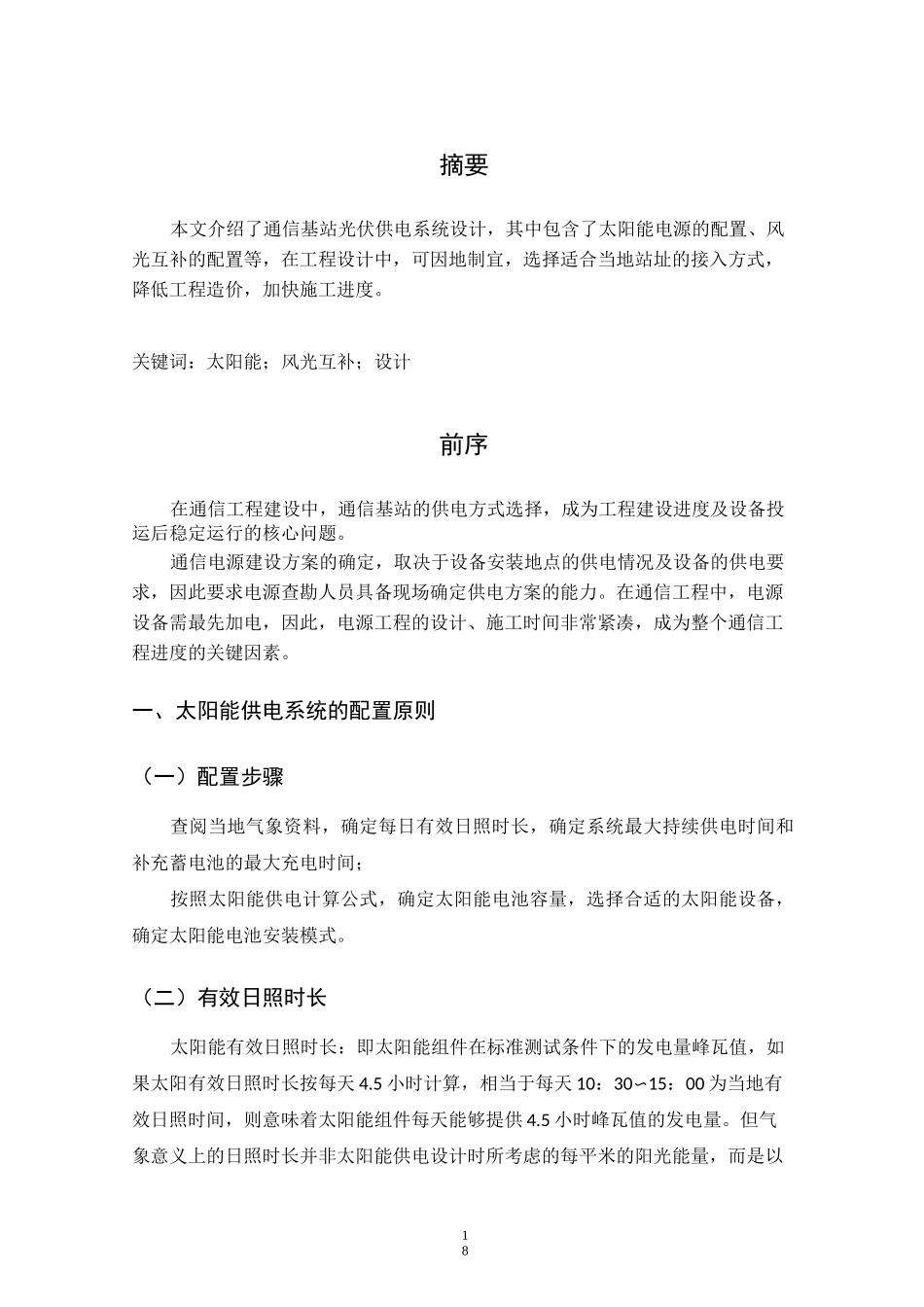

I通信基站光伏供电设计二 O—八年十月三十日18摘要本文介绍了通信基站光伏供电系统设计，其中包含了太阳能电源的配置、风光互补的配置等，在工程设计中，可因地制宜，选择适合当地站址的接入方式，降低工程造价，加快施工进度。关键词：太阳能；风光互补；设计前序在通信工程建设中，通信基站的供电方式选择，成为工程建设进度及设备投运后稳定运行的核心问题。通信电源建设方案的确定，取决于设备安装地点的供电情况及设备的供电要求，因此要求电源查勘人员具备现场确定供电方案的能力。在通信工程中，电源设备需最先加电，因此，电源工程的设计、施工时间非常紧凑，成为整个通信工程进度的关键因素。一、太阳能供电系统的配置原则（一）配置步骤查阅当地气象资料，确定每日有效日照时长，确定系统最大持续供电时间和补充蓄电池的最大充电时间；按照太阳能供电计算公式，确定太阳能电池容量，选择合适的太阳能设备，确定太阳能电池安装模式。（二）有效日照时长太阳能有效日照时长：即太阳能组件在标准测试条件下的发电量峰瓦值，如果太阳有效日照时长按每天 4.5 小时计算，相当于每天 10：30〜15：00 为当地有效日照时间，则意味着太阳能组件每天能够提供 4.5 小时峰瓦值的发电量。但气象意义上的日照时长并非太阳能供电设计时所考虑的每平米的阳光能量，而是以18阴影是否阻挡光线为衡量标准，因此，计算太阳能有效日照时长应以气象日照时长减去 3〜4 小时为宜。（三）太阳能电池功率计算S=JU（IT+24NI）/NHp 公式（6.1）式中：S—太阳能电池功率；J—气候指数（根据当地气候而定，一般在 1〜1.45 之间）；U—系统输出电压；I—负载电流；T—蓄电池持续供电时间；N—要求补足蓄电池极限能耗时间；H—当地日平均有效日照时间；p—控制系统效率。例题 2：基站配置为 3 个载扇，要求满足 3 天配置。解：负载功率：3 个载扇，每个载扇 175W，合计 525W；BBU 设备为 120W；传输为 200-300W,本次计取 250W；负载功率合计为：895W，负载电流约为 18A。根据青海省实际情况，各参数取值如下：J=1，U=48V，I=18A（负载功率 895W），T=72h，N=3 天，H=5h，p=95%。可得到配置方案：S=JU（IT+24NI）/NHp=1X48X（18X72+24X3X18）/3X5X0.95=8730（Wp）（是负载功率的 9.7 倍）（四）快速匹配计算公式要求满足 3 天配置，即蓄电池支撑 3 个连续连阴天，利用 3 个连续晴天充满18蓄电池亏欠电量。结合例题 2，得到：S=1X48X（I...
