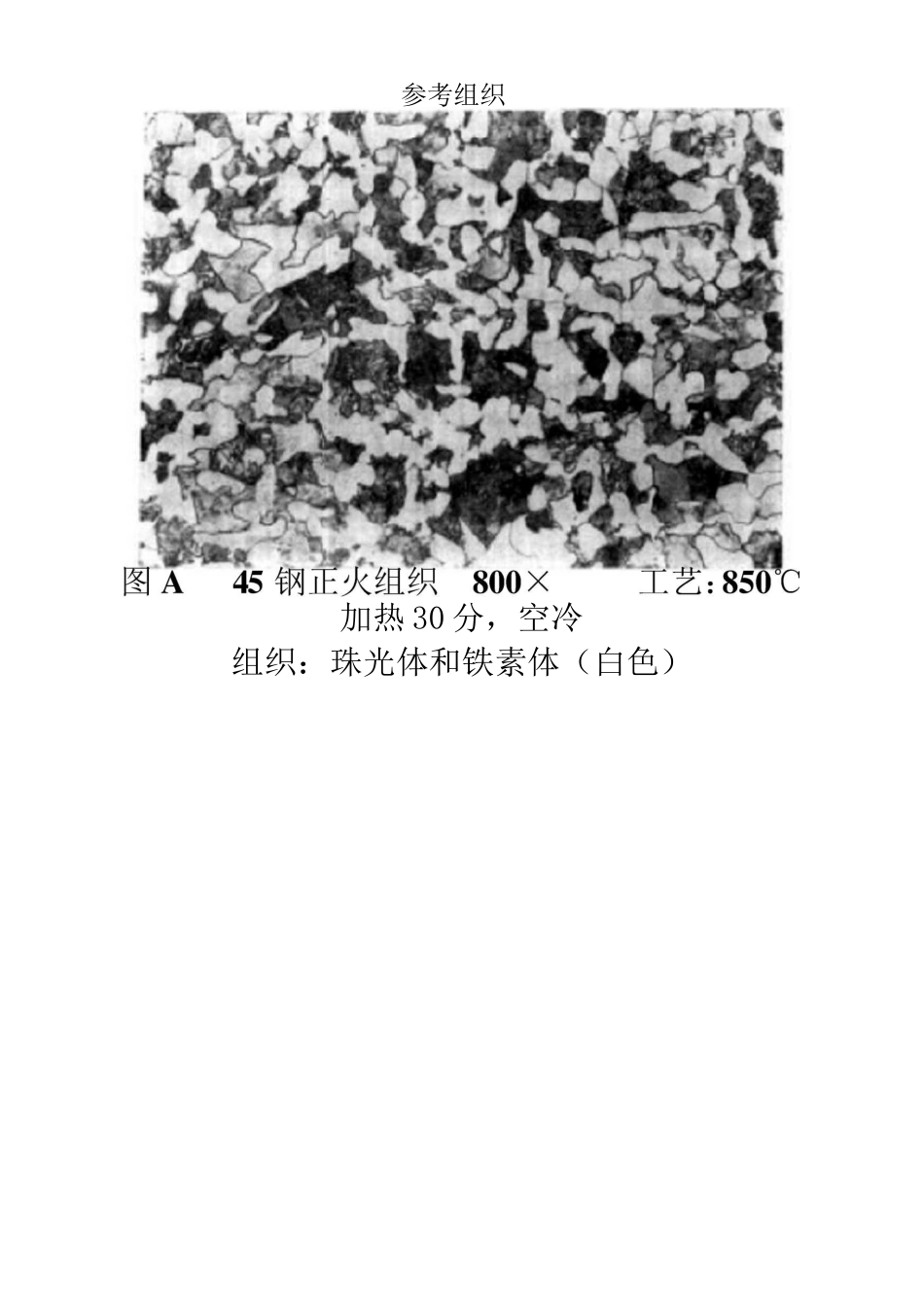

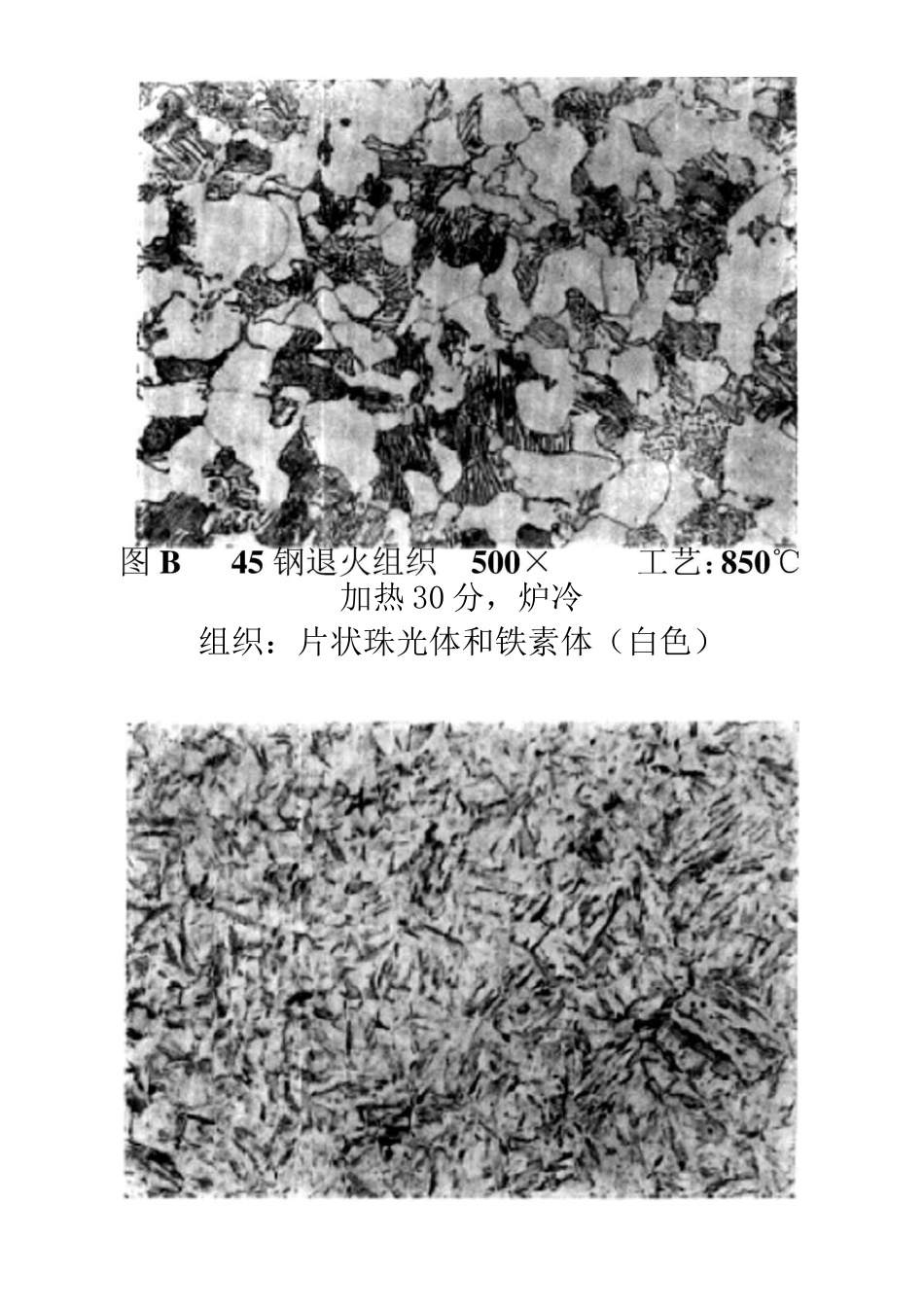

45 钢金相组织参考参考组织加热 30 分，空冷组织：珠光体和铁素体（白色）加热 30 分，炉冷组织：片状珠光体和铁素体（白色）图 C45 钢淬火组织 800X 工艺：850°C加热 30 分，盐水冷却组织：淬火马氏体850C 加热 30 分，盐水冷却，260C 回火，空冷组织：回火马氏体850°C 加热 30 分，盐水冷却，300°C 回火，空冷组织：回火马氏体850°C 加热 30 分，盐水冷却，400°C 回火，空冷组织：回火屈氏体850°C 加热 30 分，盐水冷却，500°C 回火，空冷组织：回火索氏体850C 加热 30 分，盐水冷却，600C 回火，空冷组织：回火索氏体艺：950°C 加热 30 分，水冷组织：粗大马氏体图 J45 钢过热正火组织 500X 工艺：1000加热 30 分，空冷组织：魏氏组织，珠光体和铁素体（白色针状）组织：马氏体和铁素体（白色块状）850°C 加热 30 分，盐水冷却（过程缓慢）组织：马氏体（灰色基体）和细珠光体（黒色，过去也称淬火索氏体）
