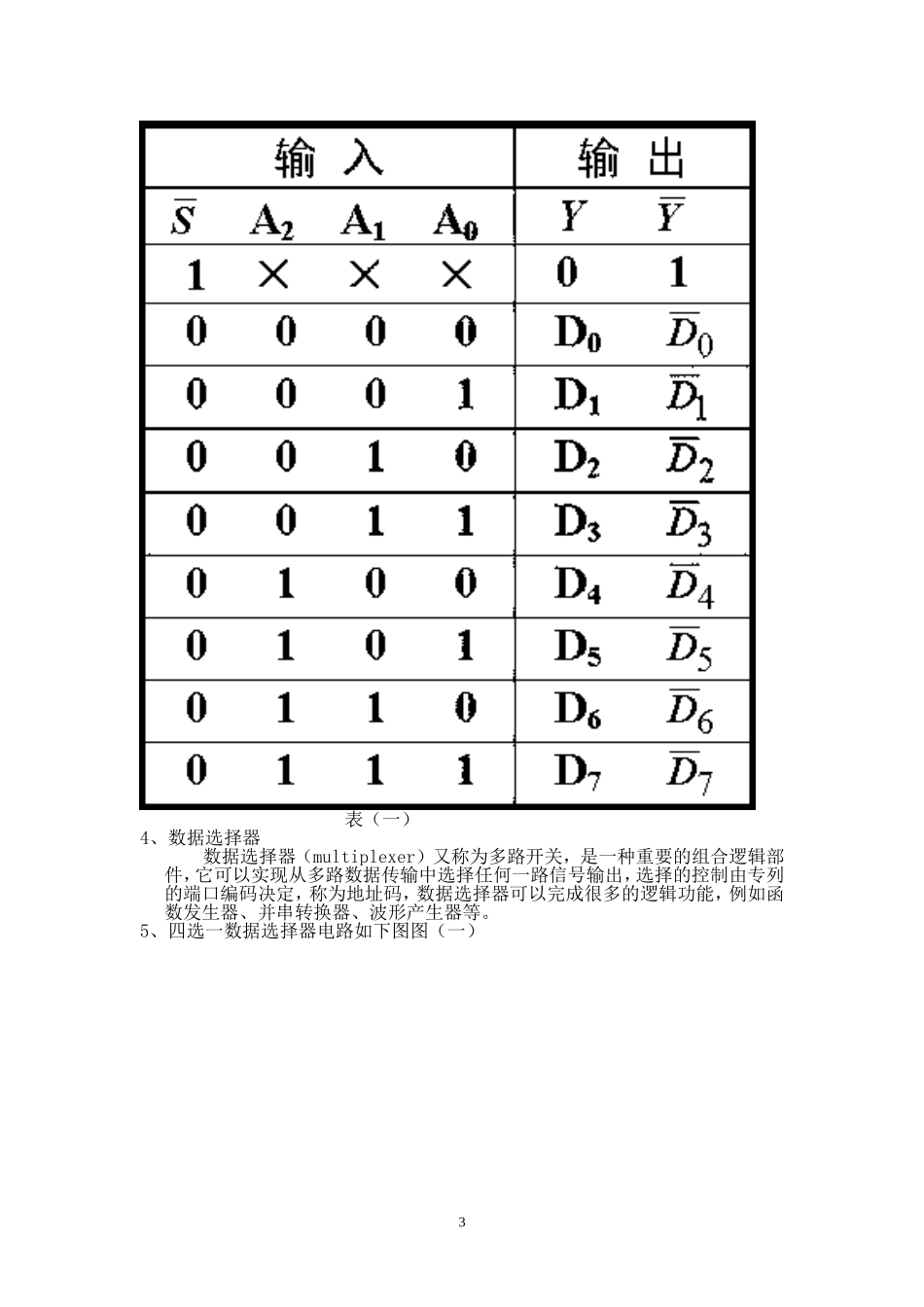

《组合逻辑电路的分析与设计》十六选一数据选择器院系:电子与信息工程学院十六选一选择器一、实验目的1、熟悉中规模集成数据选择器的逻辑功能及测试方法。2、学习用集成数据选择器进行逻辑设计。二、实验仪器及材料1、数字电路实验箱。2、数字万用表。3、数据选择器74LS151两片。14、导线。三、实验原理1、8选1数据选择器74LS151的简介74LS151为互补输出的8选1数据选择器,引脚排列如图所示,功能见表。选择控制端(地址端)为C~A,按二进制译码,从8个输入数据D0~D7中,选择一个需要的数据送到输出端Y,S为使能端,低电平有效。(1)使能端S=1时,不论C~A状态如何,均无输出(Y=0,S=1),多路开关被禁止。(2)使能端S=0时,多路开关正常工作,根据地址码C、B、A的状态选择D0~D7中某一个通道的数据输送到输出端Y。如:CBA=000,则选择D0数据到输出端,即Y=D0。如:CBA=001,则选择D1数据到输出端,即Y=D1,其余类推。2、74LS151的引脚图如下图(一)所示:图(一)3、74LS151的功能表如下表(一)所示:74LS151功能表:2表(一)4、数据选择器数据选择器(multiplexer)又称为多路开关,是一种重要的组合逻辑部件,它可以实现从多路数据传输中选择任何一路信号输出,选择的控制由专列的端口编码决定,称为地址码,数据选择器可以完成很多的逻辑功能,例如函数发生器、并串转换器、波形产生器等。5、四选一数据选择器电路如下图图(一)3图(一)6、三个地址输入端A2、A1、A0,八个数据输入端D0~D7,如下图图(二)图(二)7、实验时连接图如下图图(三):4图(三)五、实验内容1、部分实验图片如下图图(四)和图(五)所示图(四)5图(五)六、实验结论如下表表(二)所示输入输出SABCY0000D010001D110010D200111D300100D410101D510110D600111D701000D011001D111010D201111D301100D401101D511110D601111D70表(二)6七、实验心得通过本次实验,使我更加清楚74LS151的使用特点和方法,以及电路连接和诸多电路的实际操作。让我对数据选择器有了更近一步的认识,对其功能和应用有了更深的理解。在做实验前,一定要将课本上的知识吃透,因为这是做实验的基础,否则,在老师讲解时就会听不懂,这将使你在做实验时的难度加大,浪费做实验的宝贵时间。在这次实验中,我学到很多东西,加强了我的动手能力,并且培养了我的独立思考能力。7
