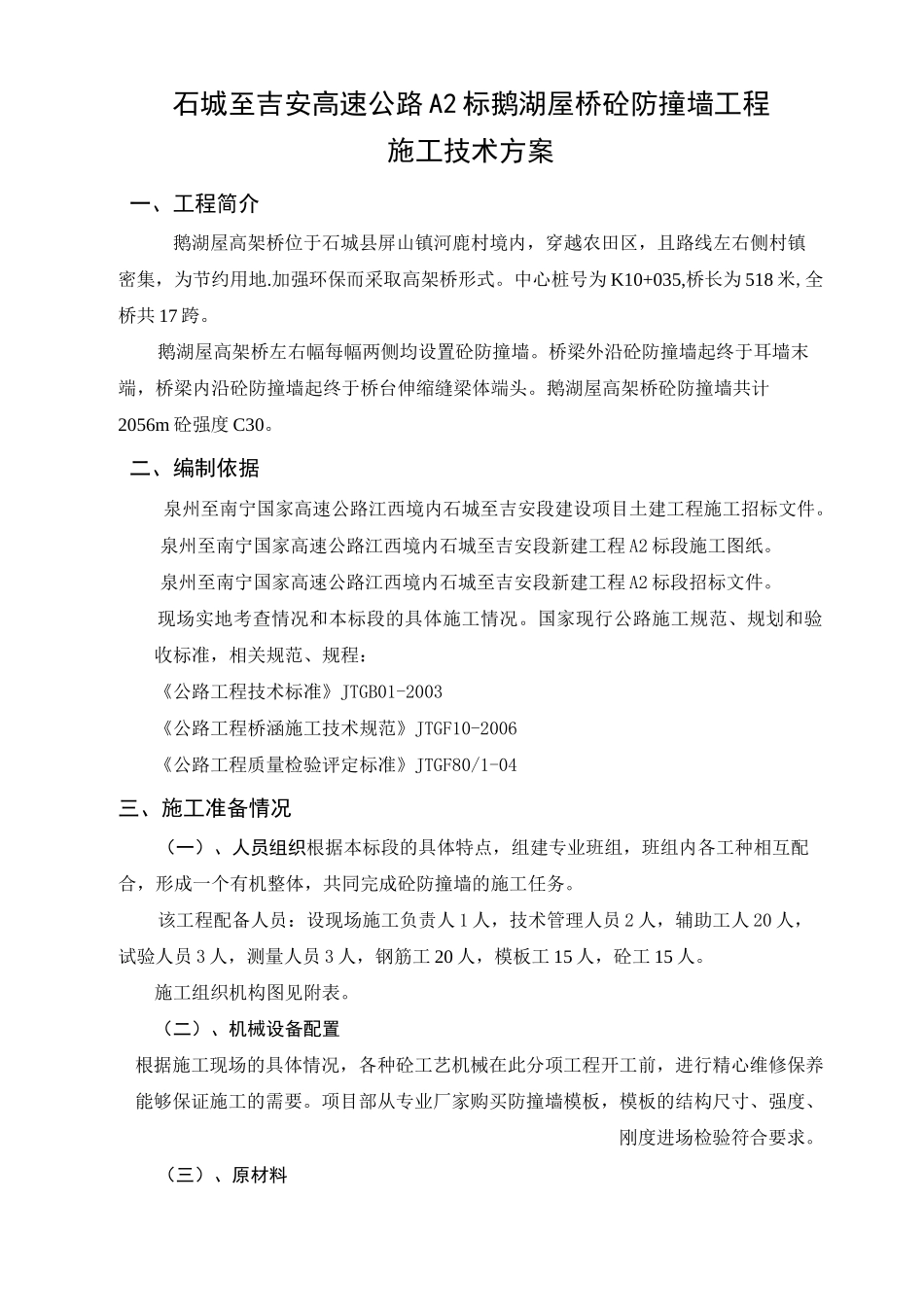

石城至吉安高速公路 A2 标鹅湖屋桥砼防撞墙工程施工技术方案一、工程简介鹅湖屋高架桥位于石城县屏山镇河鹿村境内，穿越农田区，且路线左右侧村镇密集，为节约用地.加强环保而采取高架桥形式。中心桩号为 K10+035,桥长为 518 米,全桥共 17 跨。鹅湖屋高架桥左右幅每幅两侧均设置砼防撞墙。桥梁外沿砼防撞墙起终于耳墙末端，桥梁内沿砼防撞墙起终于桥台伸缩缝梁体端头。鹅湖屋高架桥砼防撞墙共计2056m 砼强度 C30。二、编制依据泉州至南宁国家高速公路江西境内石城至吉安段建设项目土建工程施工招标文件。泉州至南宁国家高速公路江西境内石城至吉安段新建工程 A2 标段施工图纸。泉州至南宁国家高速公路江西境内石城至吉安段新建工程 A2 标段招标文件。现场实地考查情况和本标段的具体施工情况。国家现行公路施工规范、规划和验收标准，相关规范、规程：《公路工程技术标准》JTGB01-2003《公路工程桥涵施工技术规范》JTGF10-2006《公路工程质量检验评定标准》JTGF80/1-04三、施工准备情况（一）、人员组织根据本标段的具体特点，组建专业班组，班组内各工种相互配合，形成一个有机整体，共同完成砼防撞墙的施工任务。该工程配备人员：设现场施工负责人 1 人，技术管理人员 2 人，辅助工人 20 人，试验人员 3 人，测量人员 3 人，钢筋工 20 人，模板工 15 人，砼工 15 人。施工组织机构图见附表。（二）、机械设备配置根据施工现场的具体情况，各种砼工艺机械在此分项工程开工前，进行精心维修保养能够保证施工的需要。项目部从专业厂家购买防撞墙模板，模板的结构尺寸、强度、刚度进场检验符合要求。（三）、原材料碎石采购自瑞金顺达采石场；粗砂采用石城县琴江砂厂；水泥采用江西省万年青水泥有限公司的 P.O42.5 水泥，外加剂采用广州粤和高效减水剂，粉煤灰采用赣州东胜环保有限公司的粉煤灰。以上进场材料已经取样试验，各项指标均符合设计及规范要求。试样各试验指标见施工材料报验单附表。四．鹅湖屋高架桥砼防撞墙工程实施方案1 施工前提条件1）设计图纸及文件经过审核。2）所需各类原材已经储备并检验合格。3）砼拌和站和砼运送设备已经准备就绪。2 工艺流程图3 砼防撞墙施工技术与工艺1）测量队放出防撞墙内墙角控制点。该桥有平曲线，放样点间隔 5m。在内墙角控制点靠桥面位置，间隔 40cm 放出施工控制点。2）钢筋加工与安装。局部预埋影响模板安装或预留保护层不够时可适当调整位置。钢筋在制作前，...
