照明工程技术交底

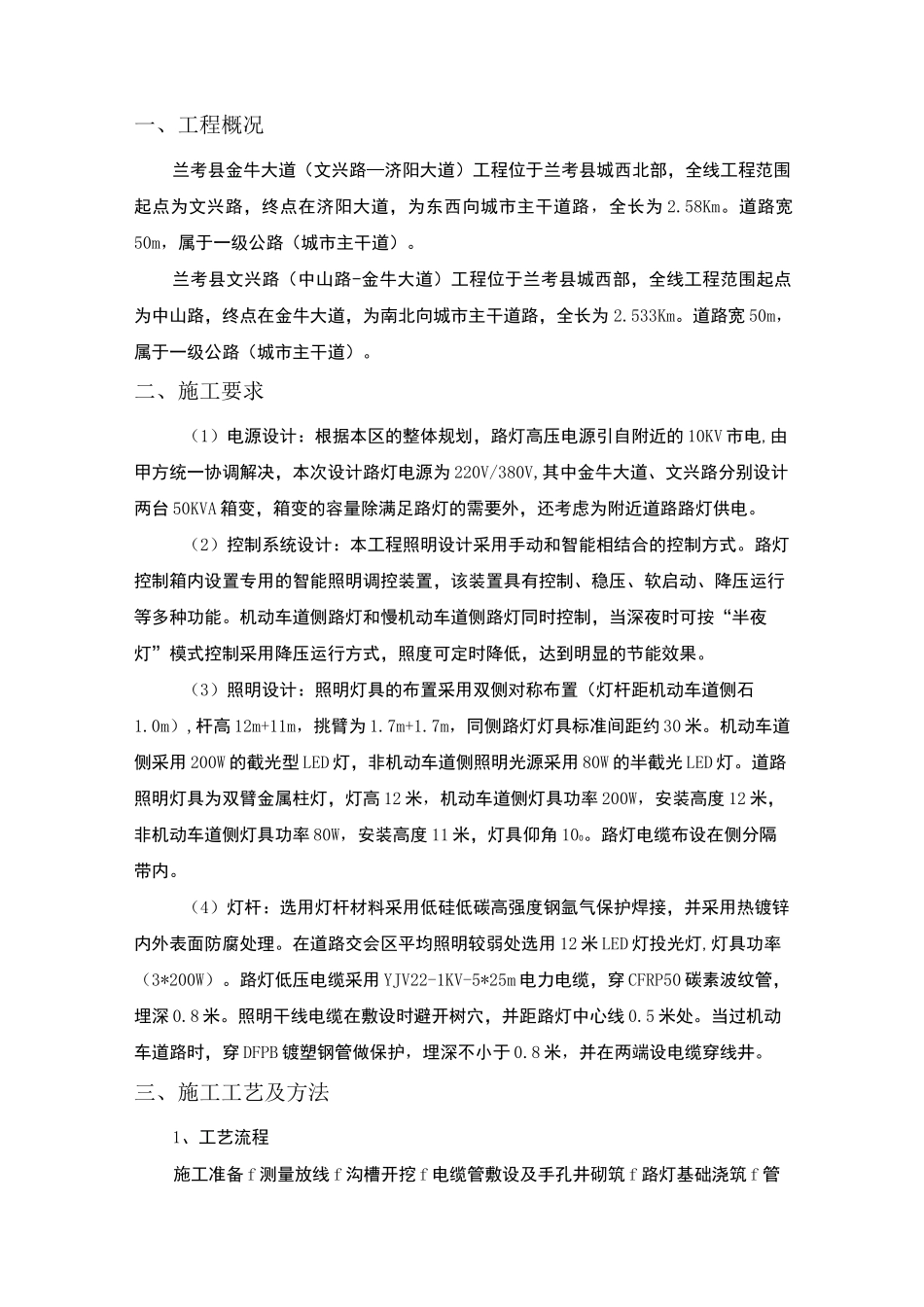

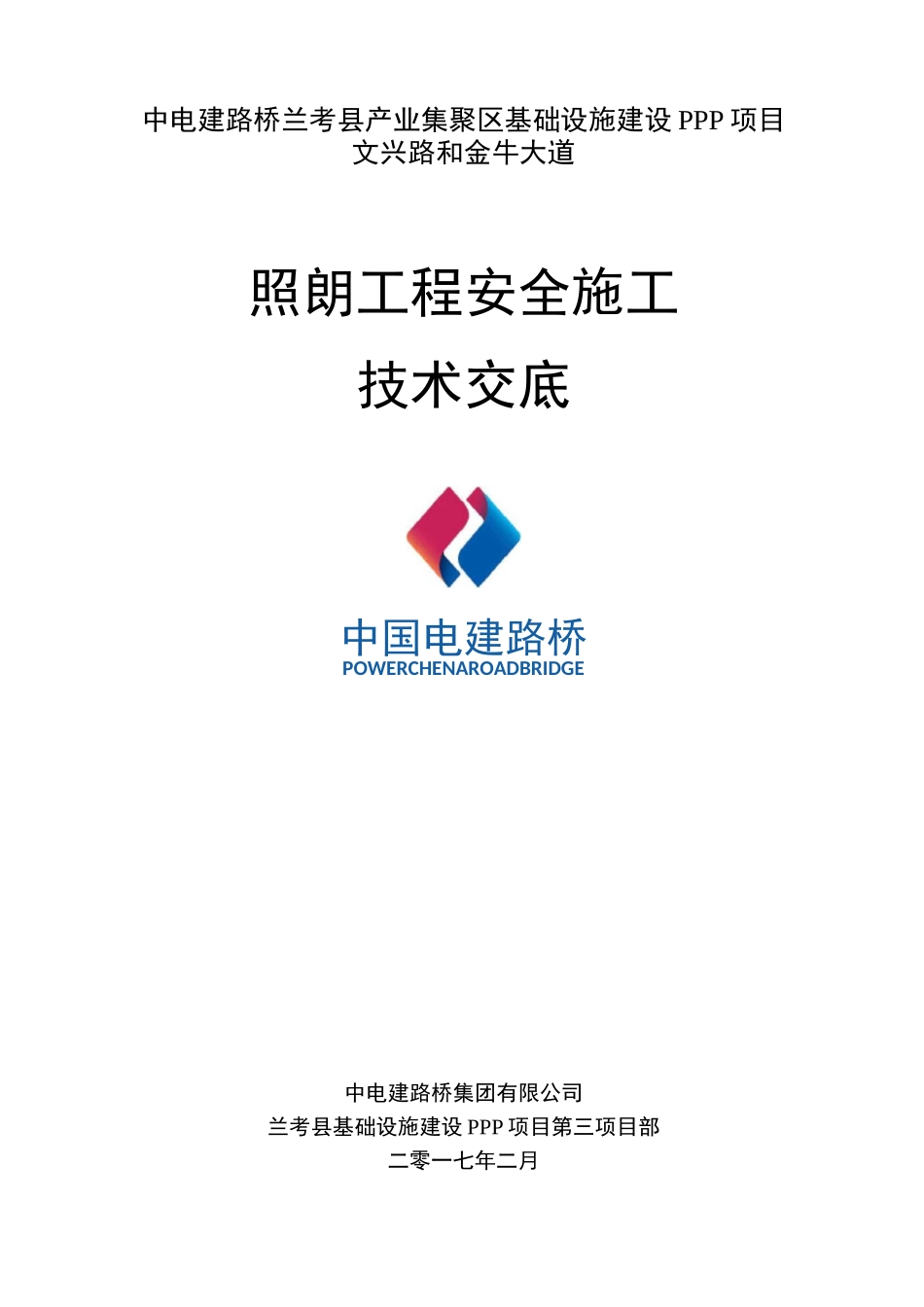

中电建路桥兰考县产业集聚区基础设施建设 PPP 项目文兴路和金牛大道照朗工程安全施工技术交底中国电建路桥POWERCHENAROADBRIDGE中电建路桥集团有限公司兰考县基础设施建设 PPP 项目第三项目部二零一七年二月一、工程概况兰考县金牛大道（文兴路—济阳大道）工程位于兰考县城西北部，全线工程范围起点为文兴路，终点在济阳大道，为东西向城市主干道路，全长为 2.58Km。道路宽50m，属于一级公路（城市主干道）。兰考县文兴路（中山路-金牛大道）工程位于兰考县城西部，全线工程范围起点为中山路，终点在金牛大道，为南北向城市主干道路，全长为 2.533Km。道路宽 50m，属于一级公路（城市主干道）。二、施工要求（1）电源设计：根据本区的整体规划，路灯高压电源引自附近的 10KV 市电,由甲方统一协调解决，本次设计路灯电源为 220V/380V,其中金牛大道、文兴路分别设计两台 50KVA 箱变，箱变的容量除满足路灯的需要外，还考虑为附近道路路灯供电。（2）控制系统设计：本工程照明设计采用手动和智能相结合的控制方式。路灯控制箱内设置专用的智能照明调控装置，该装置具有控制、稳压、软启动、降压运行等多种功能。机动车道侧路灯和慢机动车道侧路灯同时控制，当深夜时可按“半夜灯”模式控制采用降压运行方式，照度可定时降低，达到明显的节能效果。（3）照明设计：照明灯具的布置采用双侧对称布置（灯杆距机动车道侧石1.0m）,杆高 12m+11m，挑臂为 1.7m+1.7m，同侧路灯灯具标准间距约 30 米。机动车道侧采用 200W 的截光型 LED 灯，非机动车道侧照明光源采用 80W 的半截光 LED 灯。道路照明灯具为双臂金属柱灯，灯高 12 米，机动车道侧灯具功率 200W，安装高度 12 米，非机动车道侧灯具功率 80W，安装高度 11 米，灯具仰角 100。路灯电缆布设在侧分隔带内。（4）灯杆：选用灯杆材料采用低硅低碳高强度钢氩气保护焊接，并采用热镀锌内外表面防腐处理。在道路交会区平均照明较弱处选用 12 米 LED 灯投光灯,灯具功率（3*200W）。路灯低压电缆采用 YJV22-1KV-5*25m 电力电缆，穿 CFRP50 碳素波纹管，埋深 0.8 米。照明干线电缆在敷设时避开树穴，并距路灯中心线 0.5 米处。当过机动车道路时，穿 DFPB 镀塑钢管做保护，埋深不小于 0.8 米，并在两端设电缆穿线井。三、施工工艺及方法1、工艺流程施工准备 f 测量放线 f 沟槽开挖 f 电缆管敷设及手孔井砌筑 f 路灯基础浇筑 f 管道回填 f 电缆穿...
