《液压系统安装与调试》教案-项目6 认识液压基本回路

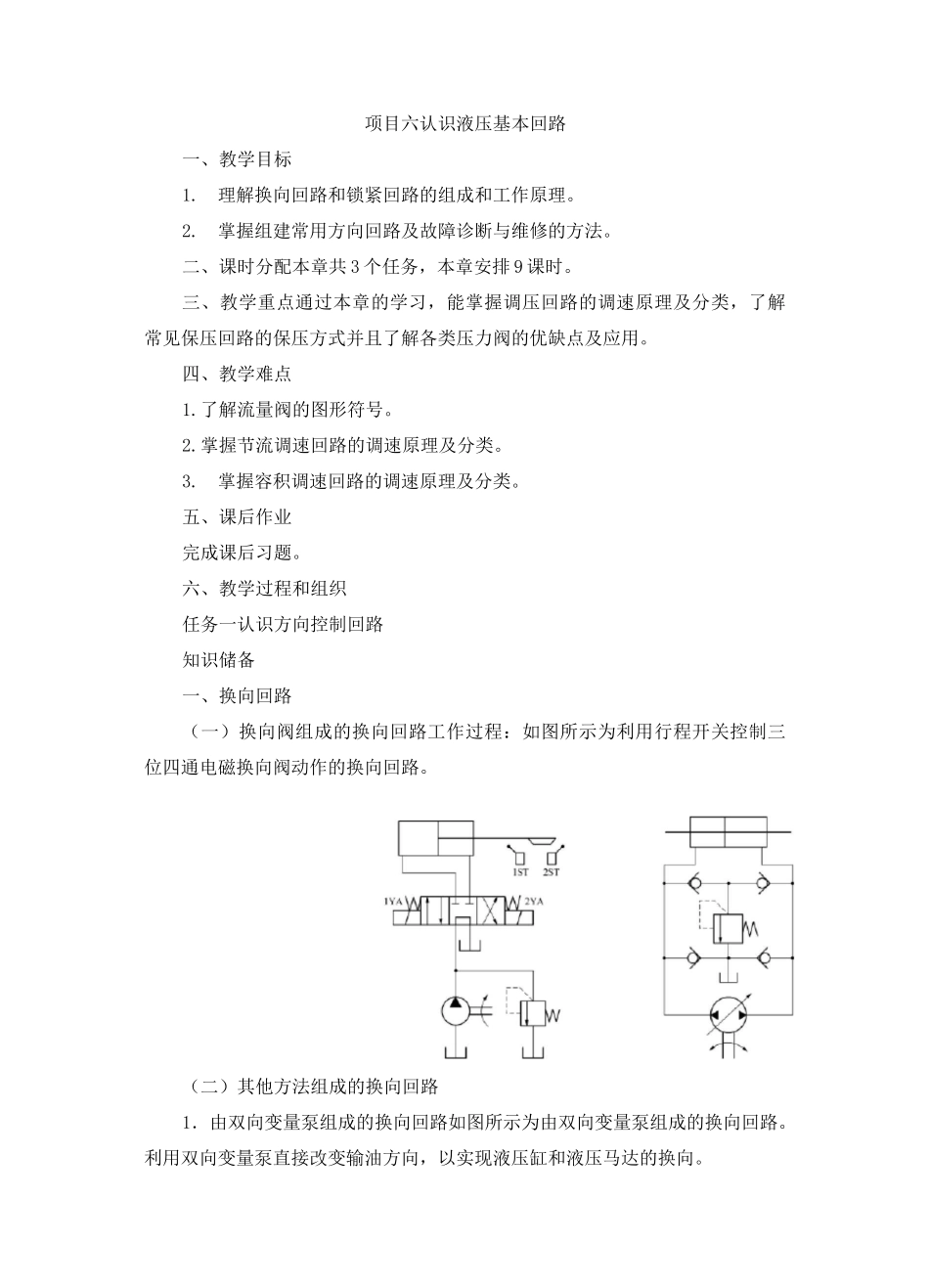

《液压系统安装与调试》教案-项目6 认识液压基本回路_第1页
1/17

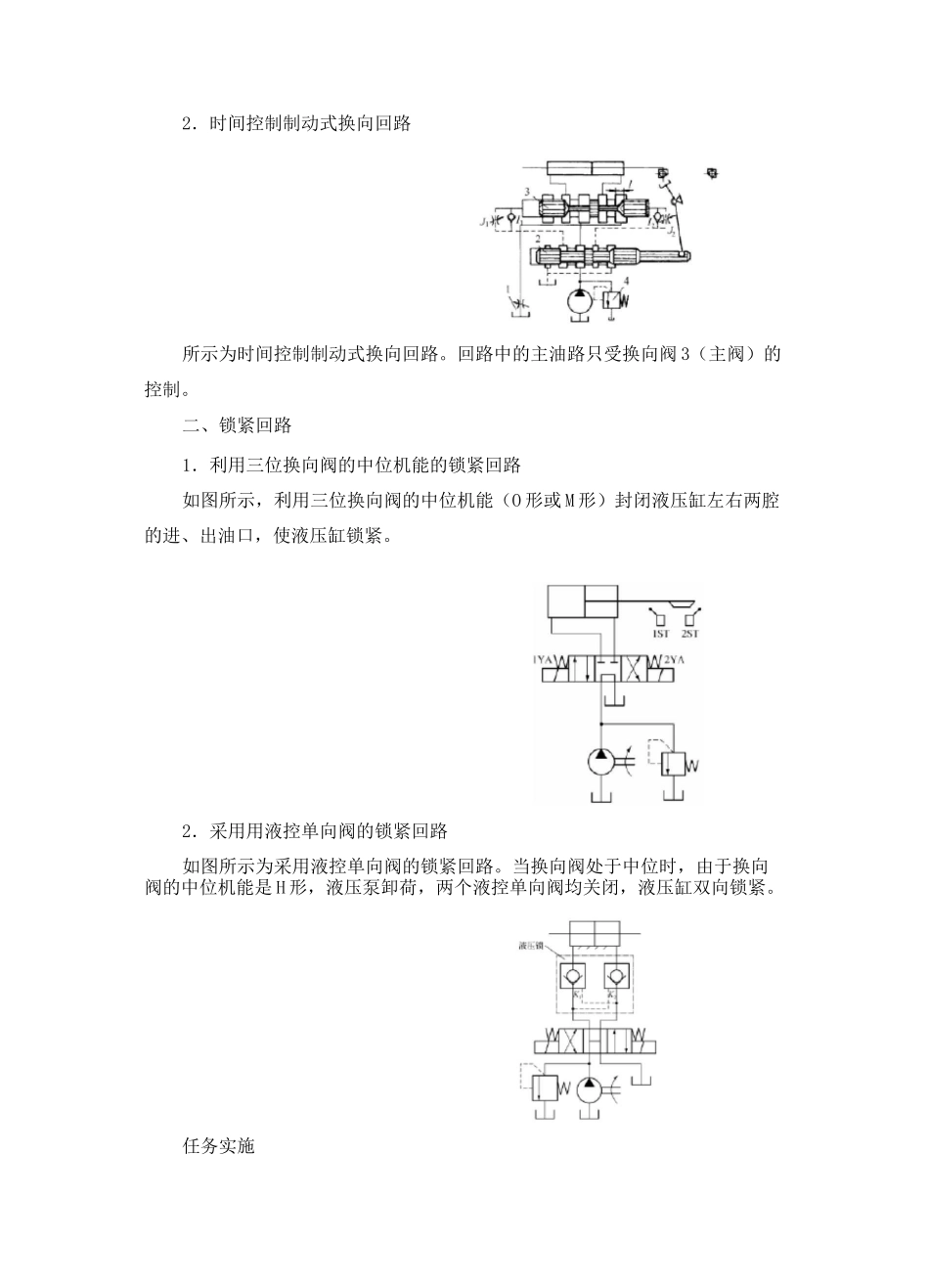

《液压系统安装与调试》教案-项目6 认识液压基本回路_第2页
2/17

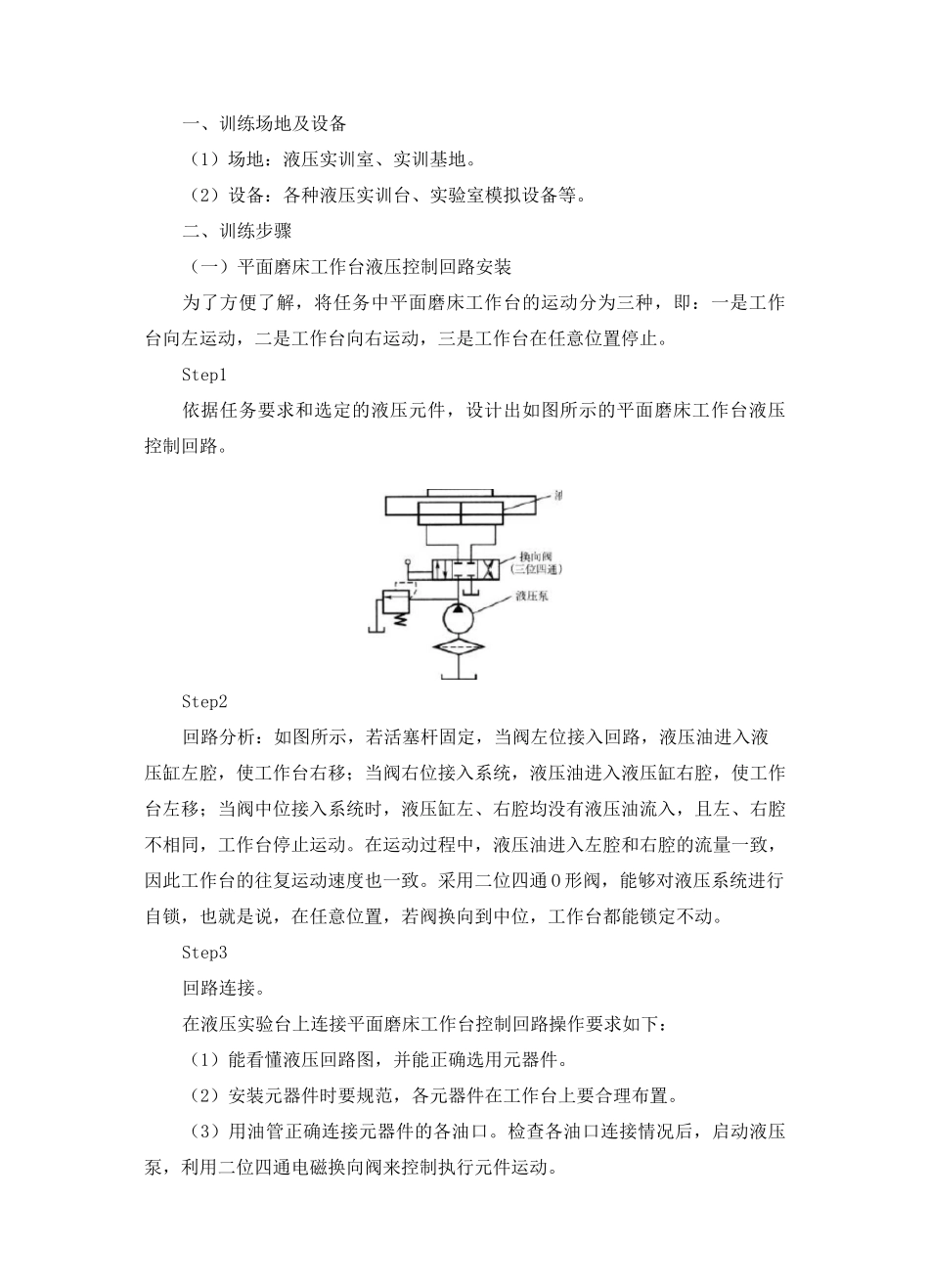

《液压系统安装与调试》教案-项目6 认识液压基本回路_第3页
3/17
项目六认识液压基本回路一、教学目标1.理解换向回路和锁紧回路的组成和工作原理。2.掌握组建常用方向回路及故障诊断与维修的方法。二、课时分配本章共 3 个任务,本章安排 9 课时。三、教学重点通过本章的学习,能掌握调压回路的调速原理及分类,了解常见保压回路的保压方式并且了解各类压力阀的优缺点及应用。四、教学难点1.了解流量阀的图形符号。2.掌握节流调速回路的调速原理及分类。3.掌握容积调速回路的调速原理及分类。五、课后作业完成课后习题。六、教学过程和组织任务一认识方向控制回路知识储备一、换向回路(一)换向阀组成的换向回路工作过程:如图所示为利用行程开关控制三位四通电磁换向阀动作的换向回路。(二)其他方法组成的换向回路1.由双向变量泵组成的换向回路如图所示为由双向变量泵组成的换向回路。利用双向变量泵直接改变输油方向,以实现液压缸和液压马达的换向。2.时间控制制动式换向回路所示为时间控制制动式换向回路。回路中的主油路只受换向阀 3(主阀)的控制。二、锁紧回路1.利用三位换向阀的中位机能的锁紧回路如图所示,利用三位换向阀的中位机能(O 形或 M 形)封闭液压缸左右两腔的进、出油口,使液压缸锁紧。2.采用用液控单向阀的锁紧回路如图所示为采用液控单向阀的锁紧回路。当换向阀处于中位时,由于换向阀的中位机能是 H 形,液压泵卸荷,两个液控单向阀均关闭,液压缸双向锁紧。任务实施一、训练场地及设备(1)场地:液压实训室、实训基地。(2)设备:各种液压实训台、实验室模拟设备等。二、训练步骤(一)平面磨床工作台液压控制回路安装为了方便了解,将任务中平面磨床工作台的运动分为三种,即:一是工作台向左运动,二是工作台向右运动,三是工作台在任意位置停止。Step1依据任务要求和选定的液压元件,设计出如图所示的平面磨床工作台液压控制回路。Step2回路分析:如图所示,若活塞杆固定,当阀左位接入回路,液压油进入液压缸左腔,使工作台右移;当阀右位接入系统,液压油进入液压缸右腔,使工作台左移;当阀中位接入系统时,液压缸左、右腔均没有液压油流入,且左、右腔不相同,工作台停止运动。在运动过程中,液压油进入左腔和右腔的流量一致,因此工作台的往复运动速度也一致。采用二位四通 O 形阀,能够对液压系统进行自锁,也就是说,在任意位置,若阀换向到中位,工作台都能锁定不动。Step3回路连接。在液压实验台上连接平面磨床工作台控制回路操作要求如下:(1)能看...
