模电温控电路设计及仿真

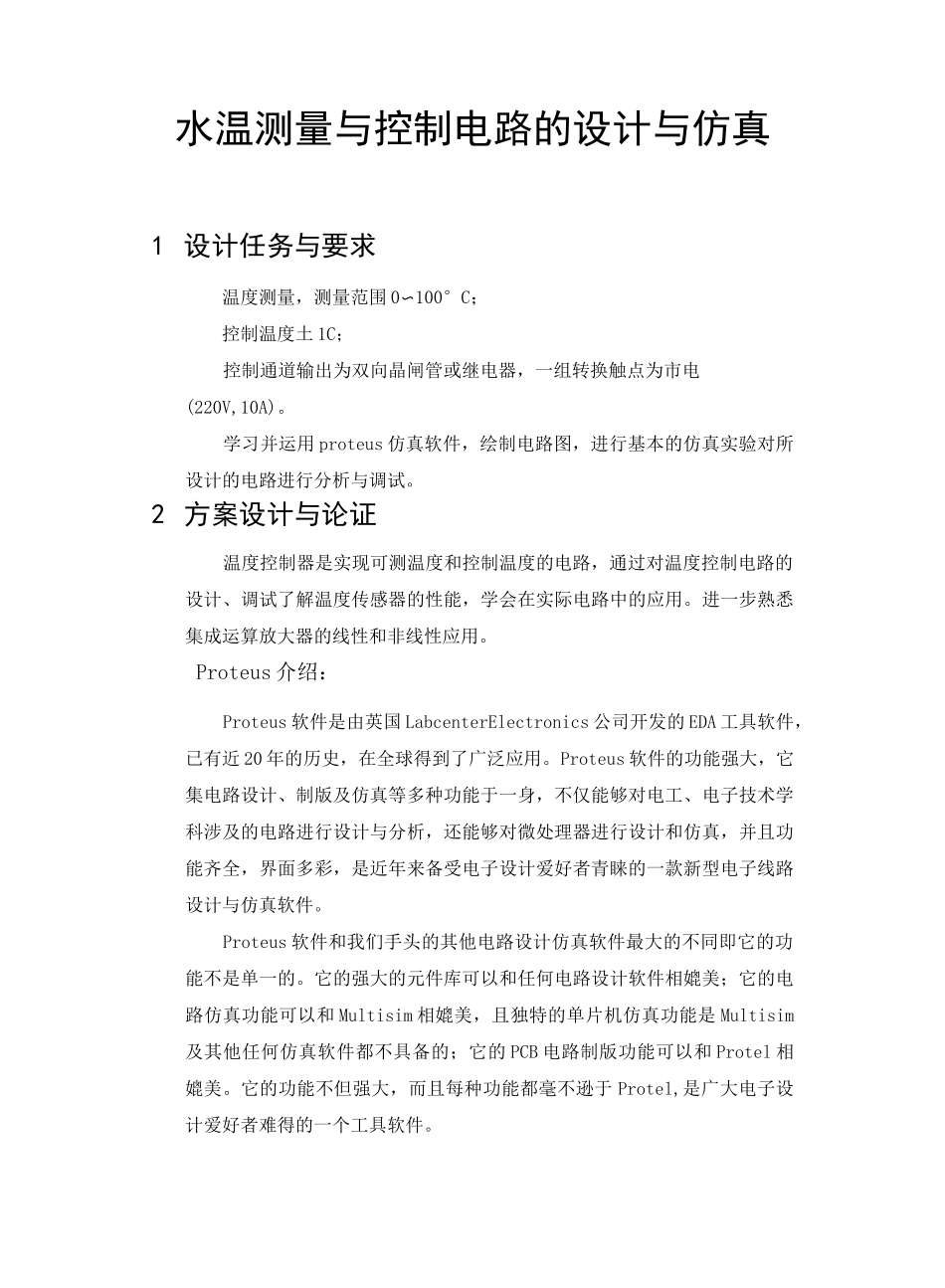

水温测量与控制电路的设计与仿真1 设计任务与要求温度测量，测量范围 0〜100°C；控制温度土 1C；控制通道输出为双向晶闸管或继电器，一组转换触点为市电(220V,10A)。学习并运用 proteus 仿真软件，绘制电路图，进行基本的仿真实验对所设计的电路进行分析与调试。2 方案设计与论证温度控制器是实现可测温度和控制温度的电路，通过对温度控制电路的设计、调试了解温度传感器的性能，学会在实际电路中的应用。进一步熟悉集成运算放大器的线性和非线性应用。Proteus 介绍：Proteus 软件是由英国 LabcenterElectronics 公司开发的 EDA 工具软件，已有近 20 年的历史，在全球得到了广泛应用。Proteus 软件的功能强大，它集电路设计、制版及仿真等多种功能于一身，不仅能够对电工、电子技术学科涉及的电路进行设计与分析，还能够对微处理器进行设计和仿真，并且功能齐全，界面多彩，是近年来备受电子设计爱好者青睐的一款新型电子线路设计与仿真软件。Proteus 软件和我们手头的其他电路设计仿真软件最大的不同即它的功能不是单一的。它的强大的元件库可以和任何电路设计软件相媲美；它的电路仿真功能可以和 Multisim 相媲美，且独特的单片机仿真功能是 Multisim及其他任何仿真软件都不具备的；它的 PCB 电路制版功能可以和 Protel 相媲美。它的功能不但强大，而且每种功能都毫不逊于 Protel,是广大电子设计爱好者难得的一个工具软件。Proteus 具有和其他 EDA 工具一样的原理图编辑、印刷电路板（PCB）设计及电路仿真功能，最大的特色是其电路仿真的交互化和可视化。通过Proteus 软件的 VSM（虚拟仿真模式），用户可以对模拟电路、数字电路、模数混合电路、单片机及外围元器件等电子线路进行系统仿真 Proteus 软件由ISIS 和 ARES 两部分构成，其中 ISIS 是一款便捷的电子系统原理设计和仿真平台软件，ARES 是一款高级的 PCB 布线编辑软件。ProteusISIS 的特点有：实现了单片机仿真和 SPICE 电路仿真的结合。具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统仿真、RS232 动态仿真、I2C 调试器、SPI 调试器、键盘和 LCD 系统仿真等功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。具有强大的原理图绘制功能。支持主流单片机系统的仿真。目前支持的单片机类型有 68000 系列、8051 系列、AVR 系列、PIC12 系列、PIC16 系列、PIC18 系列、Z80 系列、HC11系列以及各种外围芯...
