钢构输煤栈桥安装施工组织设计方案

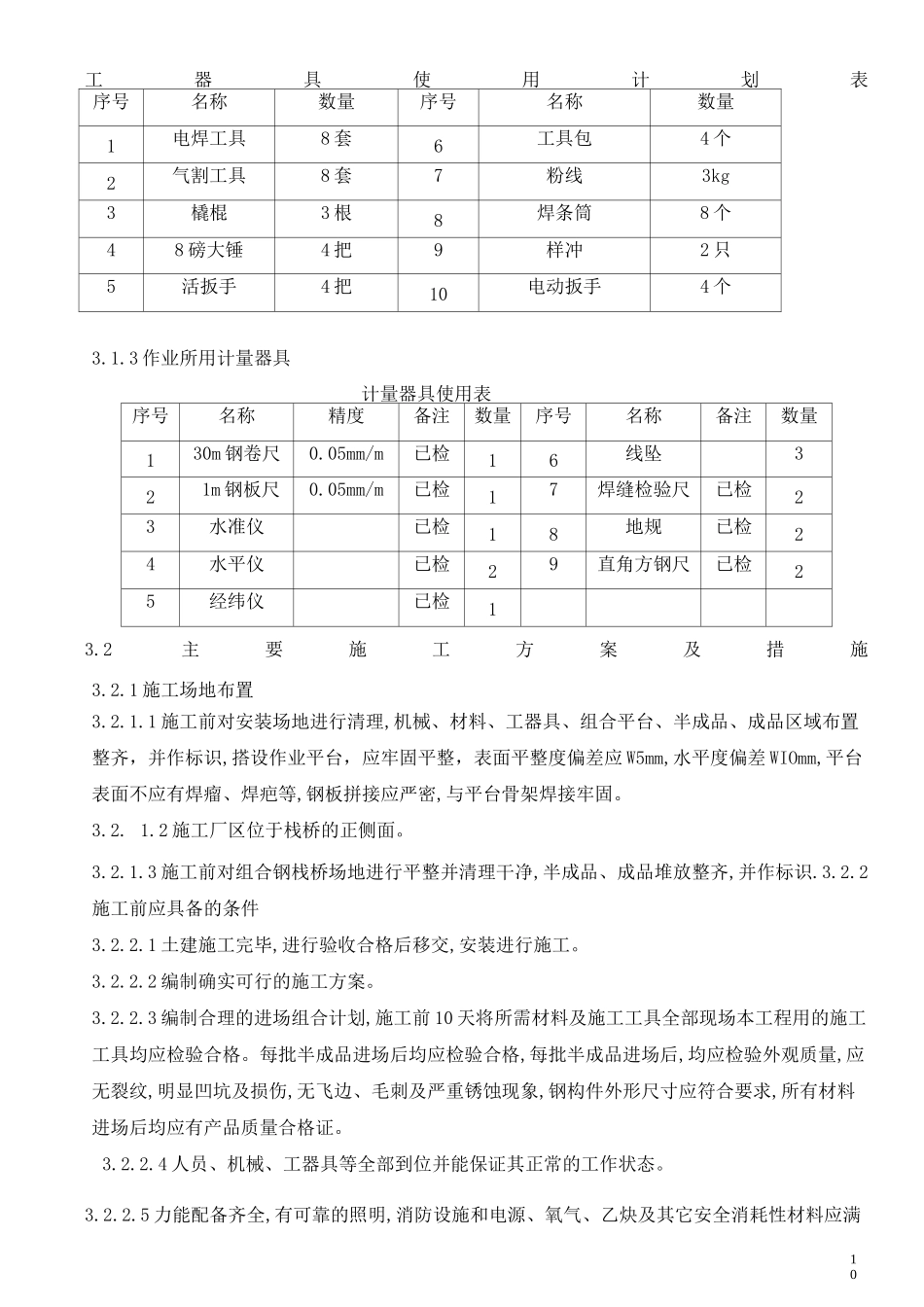

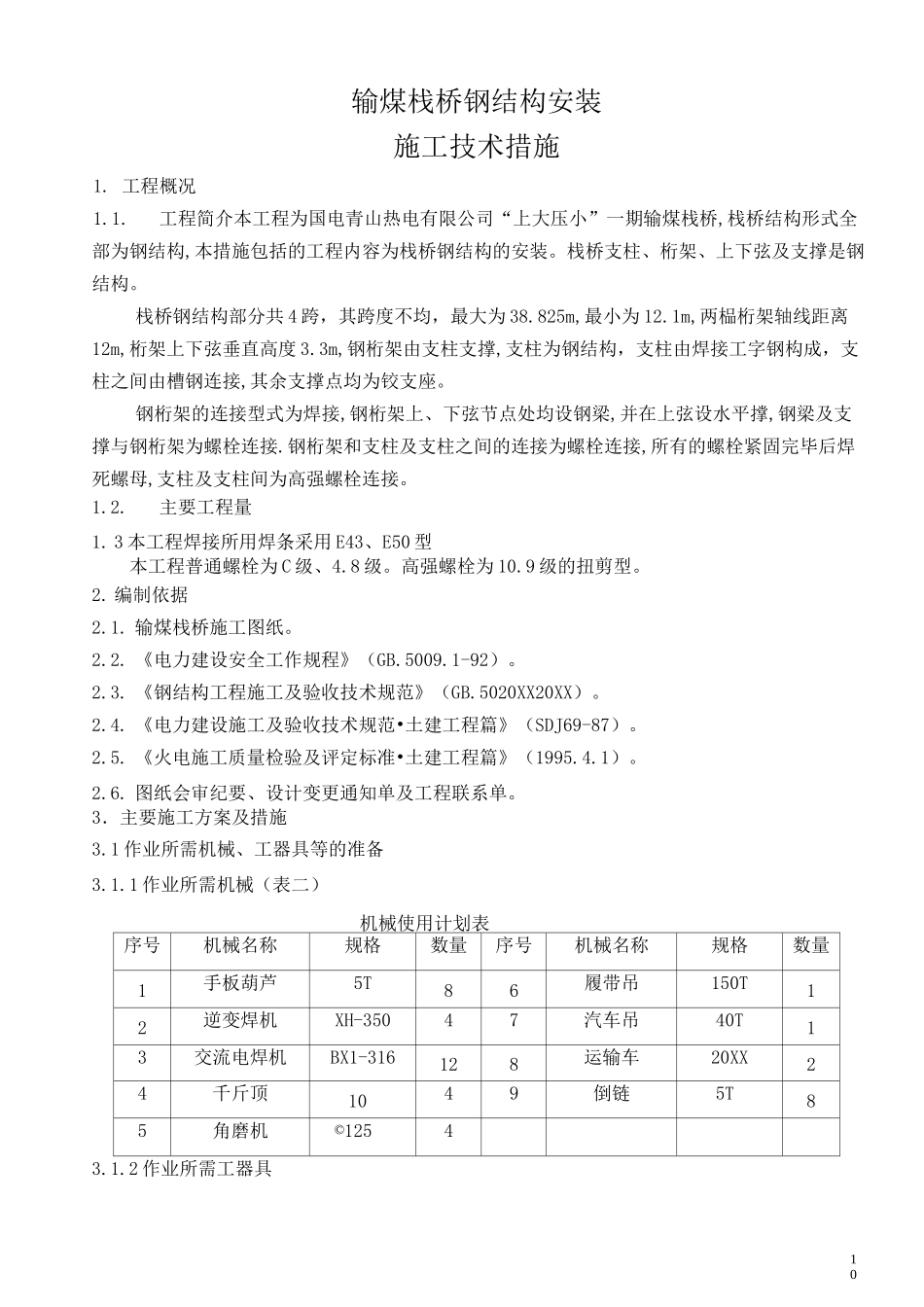

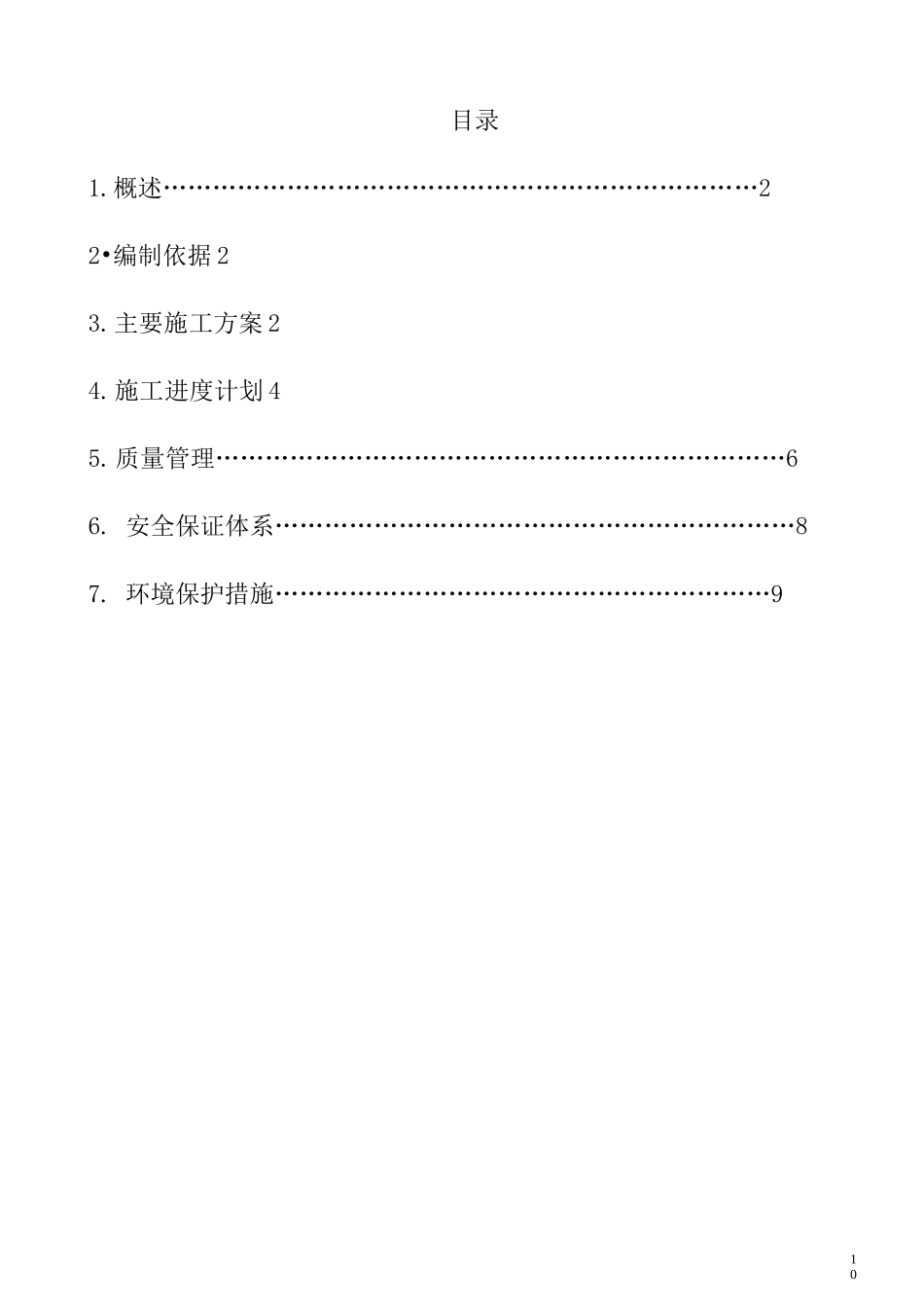

10目录1.概述………………………………………………………………22•编制依据 23.主要施工方案 24.施工进度计划 45.质量管理……………………………………………………………66. 安全保证体系………………………………………………………87. 环境保护措施……………………………………………………910输煤栈桥钢结构安装施工技术措施1. 工程概况1.1.工程简介本工程为国电青山热电有限公司“上大压小”一期输煤栈桥,栈桥结构形式全部为钢结构,本措施包括的工程内容为栈桥钢结构的安装。栈桥支柱、桁架、上下弦及支撑是钢结构。栈桥钢结构部分共 4 跨，其跨度不均，最大为 38.825m,最小为 12.1m,两榀桁架轴线距离12m,桁架上下弦垂直高度 3.3m,钢桁架由支柱支撑,支柱为钢结构，支柱由焊接工字钢构成，支柱之间由槽钢连接,其余支撑点均为铰支座。钢桁架的连接型式为焊接,钢桁架上、下弦节点处均设钢梁,并在上弦设水平撑,钢梁及支撑与钢桁架为螺栓连接.钢桁架和支柱及支柱之间的连接为螺栓连接,所有的螺栓紧固完毕后焊死螺母,支柱及支柱间为高强螺栓连接。1.2.主要工程量1. 3 本工程焊接所用焊条采用 E43、E50 型本工程普通螺栓为 C 级、4.8 级。高强螺栓为 10.9 级的扭剪型。2. 编制依据2.1. 输煤栈桥施工图纸。2.2. 《电力建设安全工作规程》（GB.5009.1-92）。2.3. 《钢结构工程施工及验收技术规范》（GB.5020XX20XX）。2.4. 《电力建设施工及验收技术规范•土建工程篇》（SDJ69-87）。2.5. 《火电施工质量检验及评定标准•土建工程篇》（1995.4.1）。2.6. 图纸会审纪要、设计变更通知单及工程联系单。3．主要施工方案及措施3.1 作业所需机械、工器具等的准备3.1.1 作业所需机械（表二）机械使用计划表序号机械名称规格数量序号机械名称规格数量1手板葫芦5T86履带吊150T12逆变焊机XH-35047汽车吊40T13交流电焊机BX1-316128运输车20XX24千斤顶1049倒链5T85角磨机©12543.1.2 作业所需工器具10工器具使用计划表序号名称数量序号名称数量1电焊工具8 套6工具包4 个2气割工具8 套7粉线3kg3橇棍3 根8焊条筒8 个48 磅大锤4 把9样冲2 只5活扳手4 把10电动扳手4 个3.1.3 作业所用计量器具计量器具使用表序号名称精度备注数量序号名称备注数量130m 钢卷尺0.05mm/m已检16线坠321m 钢板尺0.05mm/m已检17焊缝检验尺已检23水准仪已检18地规已检24水平仪已检29直角方钢尺已检25经纬仪已检13.2主要施工方案及措施3.2.1 ...
