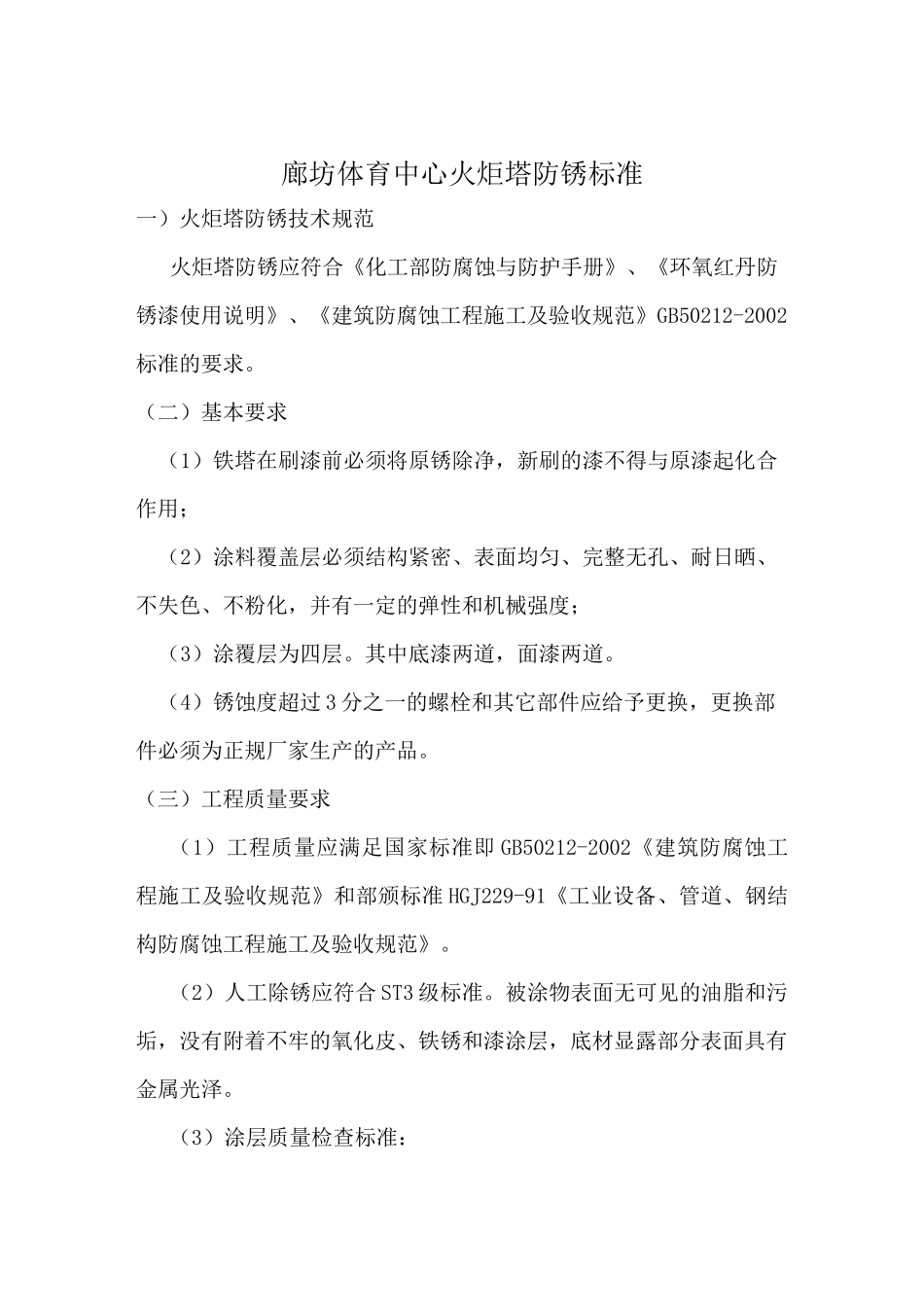

廊坊体育中心火炬塔防锈标准一）火炬塔防锈技术规范火炬塔防锈应符合《化工部防腐蚀与防护手册》、《环氧红丹防锈漆使用说明》、《建筑防腐蚀工程施工及验收规范》GB50212-2002标准的要求。（二）基本要求（1）铁塔在刷漆前必须将原锈除净，新刷的漆不得与原漆起化合作用；（2）涂料覆盖层必须结构紧密、表面均匀、完整无孔、耐日晒、不失色、不粉化，并有一定的弹性和机械强度；（3）涂覆层为四层。其中底漆两道，面漆两道。（4）锈蚀度超过 3 分之一的螺栓和其它部件应给予更换，更换部件必须为正规厂家生产的产品。（三）工程质量要求（1）工程质量应满足国家标准即 GB50212-2002《建筑防腐蚀工程施工及验收规范》和部颁标准 HGJ229-91《工业设备、管道、钢结构防腐蚀工程施工及验收规范》。（2）人工除锈应符合 ST3 级标准。被涂物表面无可见的油脂和污垢，没有附着不牢的氧化皮、铁锈和漆涂层，底材显露部分表面具有金属光泽。（3）涂层质量检查标准：① 外观检查：涂层平整光滑，颜色一致，无气泡、剥落、返锈、透底和起皱等缺陷；②放大镜检查：5-10 倍放大镜显示无微孔；③ 仪器检查：用磁性测厚仪测定，其涂层厚度偏差不得小于设计厚度的 5%。（4）防锈底漆为：环氧红丹防锈底漆二道，每层厚度 30um。（5）防护面漆为：防护面漆二道，每层厚度 20um。（四）施工工艺流程（1）针对火炬塔的结构特点，体积大且属高空作业，构架复杂且比较密集，整体除锈时间太长，除锈后超过 48 小时极易返锈，故整个塔体不易采取同步施工，应按一定高度分段施工。即自上而下，按施工进度分成若干段，第一段经除锈、打磨合格后立即涂刷防锈底漆，该施工段底漆完成后再进行下段施工，依次进行。（2）防腐处理工艺流程：人工除锈（检查合格）—刷防锈底漆第一道（检查合格）—刷防锈底漆第二道（检查合格）—刷防护面漆第一道（检查合格）—刷防护面漆第二道（检查合格）—竣工验收。（五）施工工艺规程（1）基层处理火炬塔钢结构表面处理的好坏直接影响涂层的防腐效果。因此，针对铁塔的结构及特性只能采用人工除锈，任何形式的喷砂除锈及机械除锈均不能保证防腐的整体效果。因此，施工时应根据现场实际，将除锈分为三种情况。① 角铁、圆钢部分，采用铲刀抢掉锈泡及附着不牢的氧化皮及旧漆膜，使钢结构基体表面平整，之后再用砂布打磨使基体表面有一定的粗糙度，以增加新旧漆膜的附着力；② 表面积小且锈蚀严重部位，采用合金钢刀头抢净锈层...
