球墨铸铁给水管专项施工组织设计

球墨铸铁给水管专项施工组织设计_第1页
1/12
球墨铸铁给水管专项施工组织设计_第2页
2/12
球墨铸铁给水管专项施工组织设计_第3页
3/12

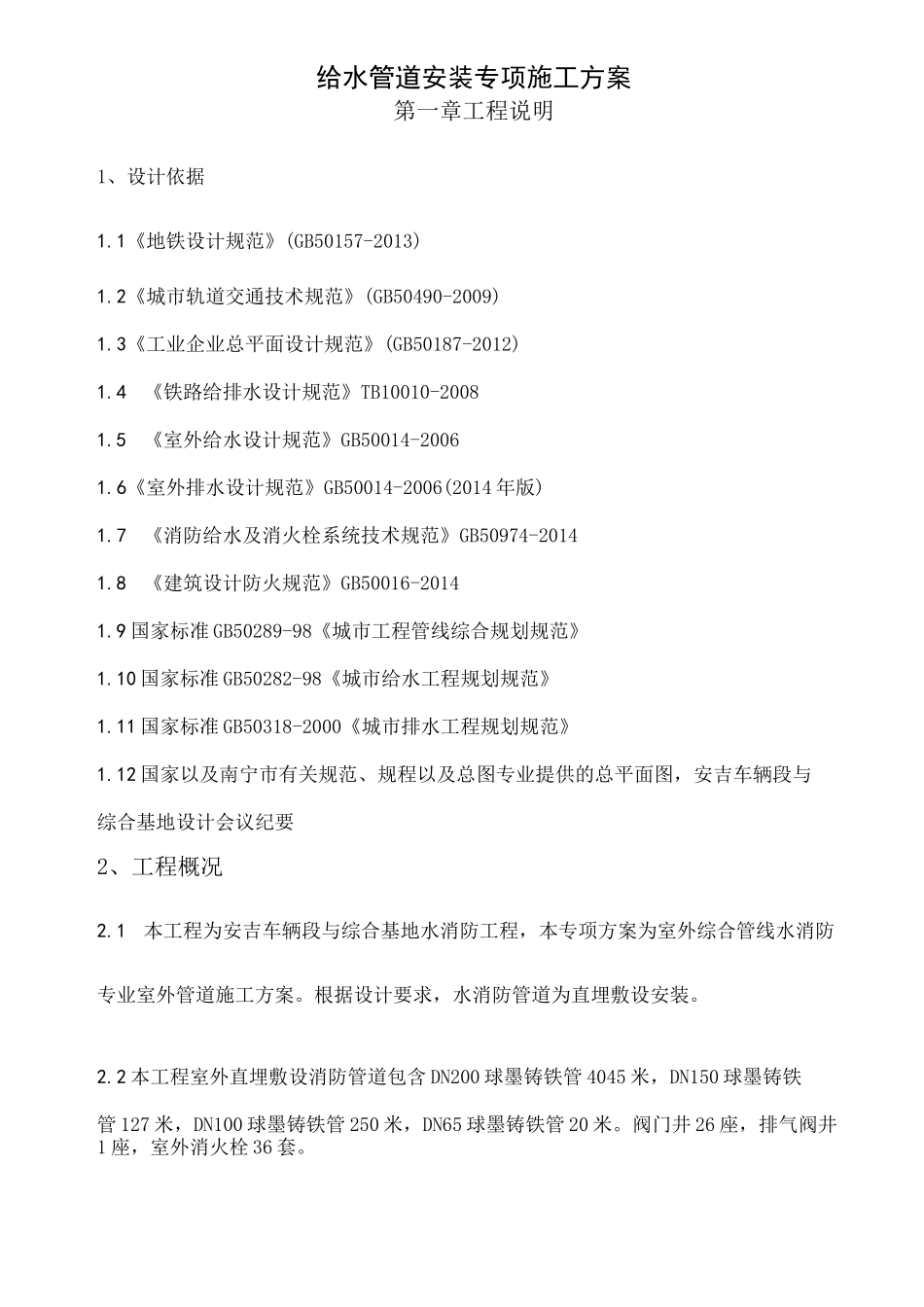

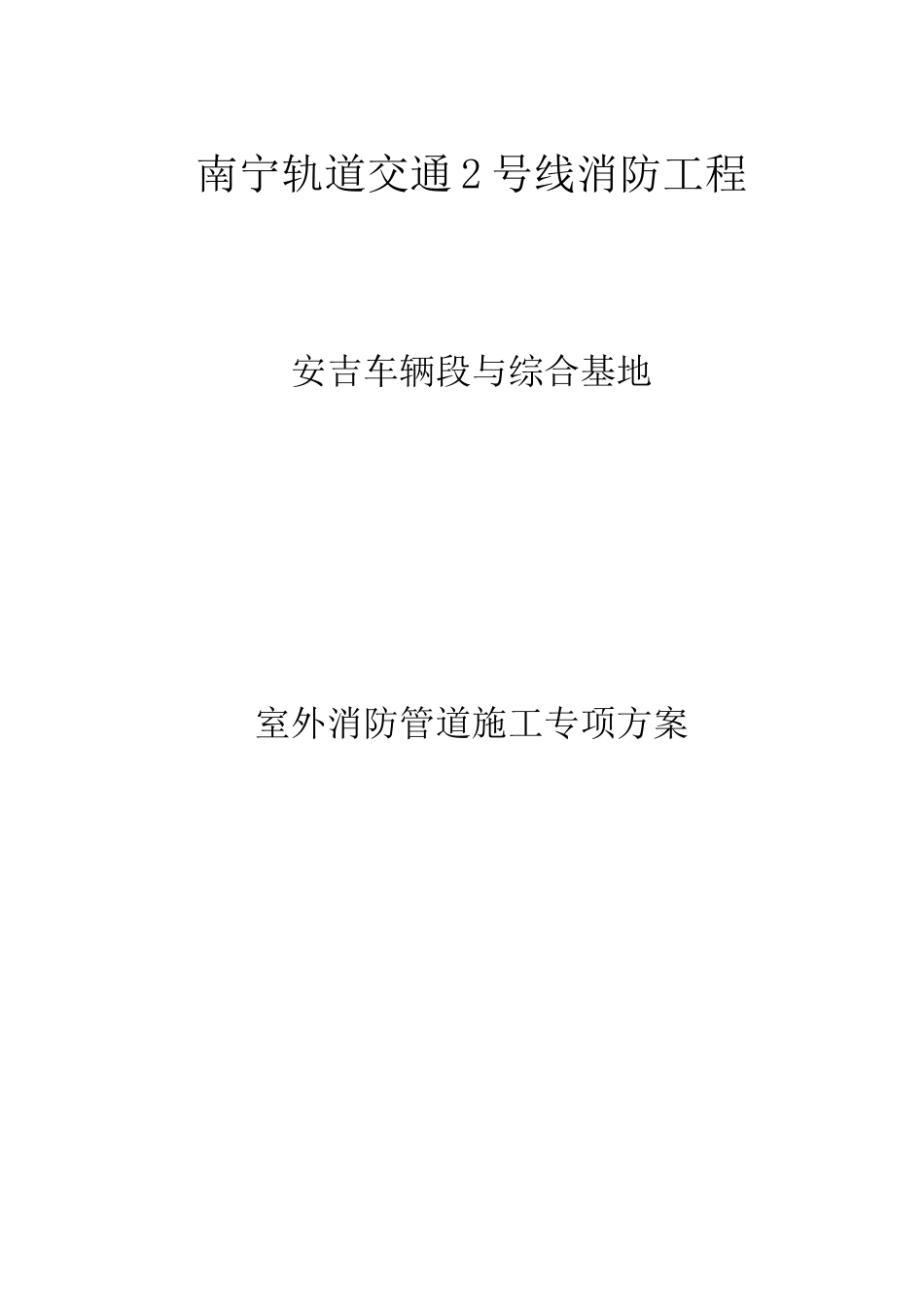

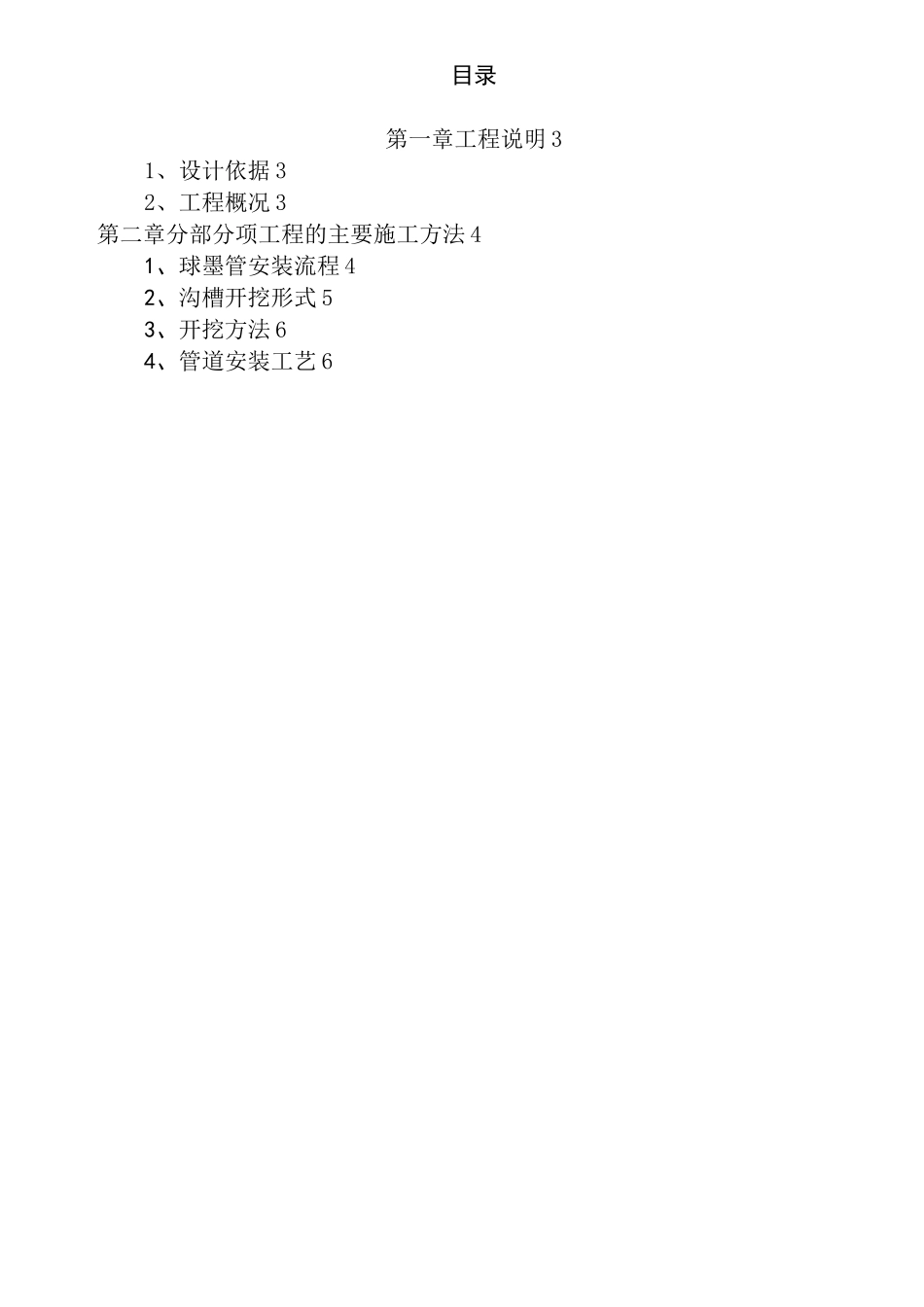

南宁轨道交通 2 号线消防工程安吉车辆段与综合基地室外消防管道施工专项方案目录第一章工程说明 31、设计依据 32、工程概况 3第二章分部分项工程的主要施工方法 41、球墨管安装流程 42、沟槽开挖形式 53、开挖方法 64、管道安装工艺 6给水管道安装专项施工方案第一章工程说明1、设计依据1.1《地铁设计规范》(GB50157-2013)1.2《城市轨道交通技术规范》(GB50490-2009)1.3《工业企业总平面设计规范》(GB50187-2012)1.4《铁路给排水设计规范》TB10010-20081.5《室外给水设计规范》GB50014-20061.6《室外排水设计规范》GB50014-2006(2014 年版)1.7《消防给水及消火栓系统技术规范》GB50974-20141.8《建筑设计防火规范》GB50016-20141.9 国家标准 GB50289-98《城市工程管线综合规划规范》1.10 国家标准 GB50282-98《城市给水工程规划规范》1.11 国家标准 GB50318-2000《城市排水工程规划规范》1.12 国家以及南宁市有关规范、规程以及总图专业提供的总平面图,安吉车辆段与综合基地设计会议纪要2、工程概况2.1本工程为安吉车辆段与综合基地水消防工程,本专项方案为室外综合管线水消防专业室外管道施工方案。根据设计要求,水消防管道为直埋敷设安装。2.2 本工程室外直埋敷设消防管道包含 DN200 球墨铸铁管 4045 米,DN150 球墨铸铁管 127 米,DN100 球墨铸铁管 250 米,DN65 球墨铸铁管 20 米。阀门井 26 座,排气阀井1 座,室外消火栓 36 套。2.3 本工程由市政给水管引入一路 DN250 进水管,除提供工程内生产生活用水及灌溉用水,另提供消防。水池补水,车辆段室内外消火栓采用临时高压给水系统,用水由设于办公楼地下一层的消防泵组供给,并在车辆段范围内形成环状,主环网采用 DN150 球墨铸铁管,室外地下埋深.5 米。办公楼、司机公寓、设置自动喷淋系统,用水由设于办公楼的喷淋泵组供给自。动喷淋管道从办公楼湿式报警阀出户后分别以支管形式接至各单体,室外管道采用 N150 球墨铸铁管,室外地下埋深.5 米。2.4 本工程消防控制室设在地下室水泵房旁消。防控制室设有火灾自动报警系统联、动系统、消防电话对讲系统、电源设备等组成,消控中心实时监测整栋楼的消防设施的运行状态。第二章分部分项工程的主要施工方法1、球墨管安装流程1.1 球墨铸铁管道安装(胶圈接口)的工艺流程(如下)安装工艺流程-图 12、沟槽开挖形式根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。2....

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

球墨铸铁给水管专项施工组织设计
