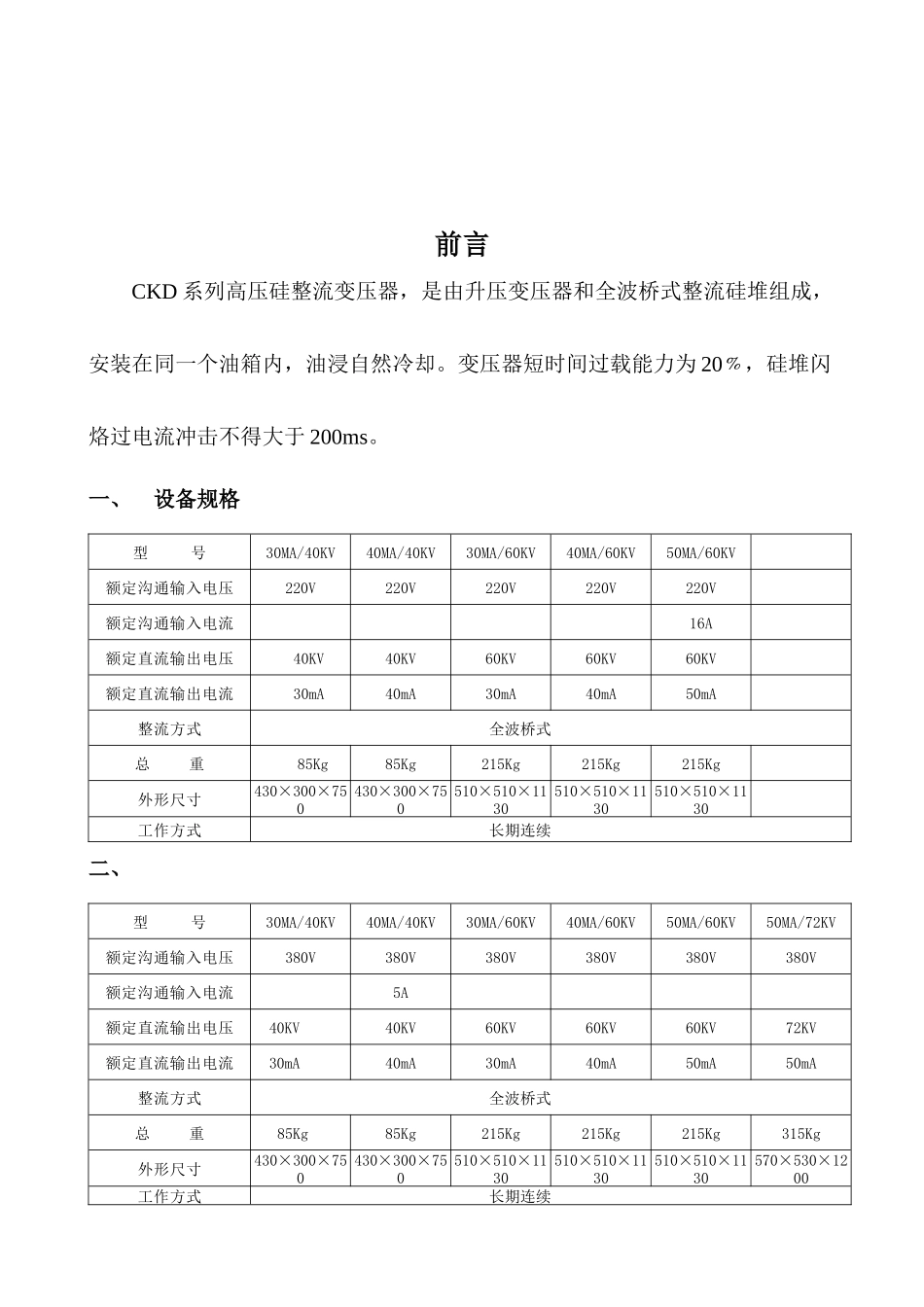

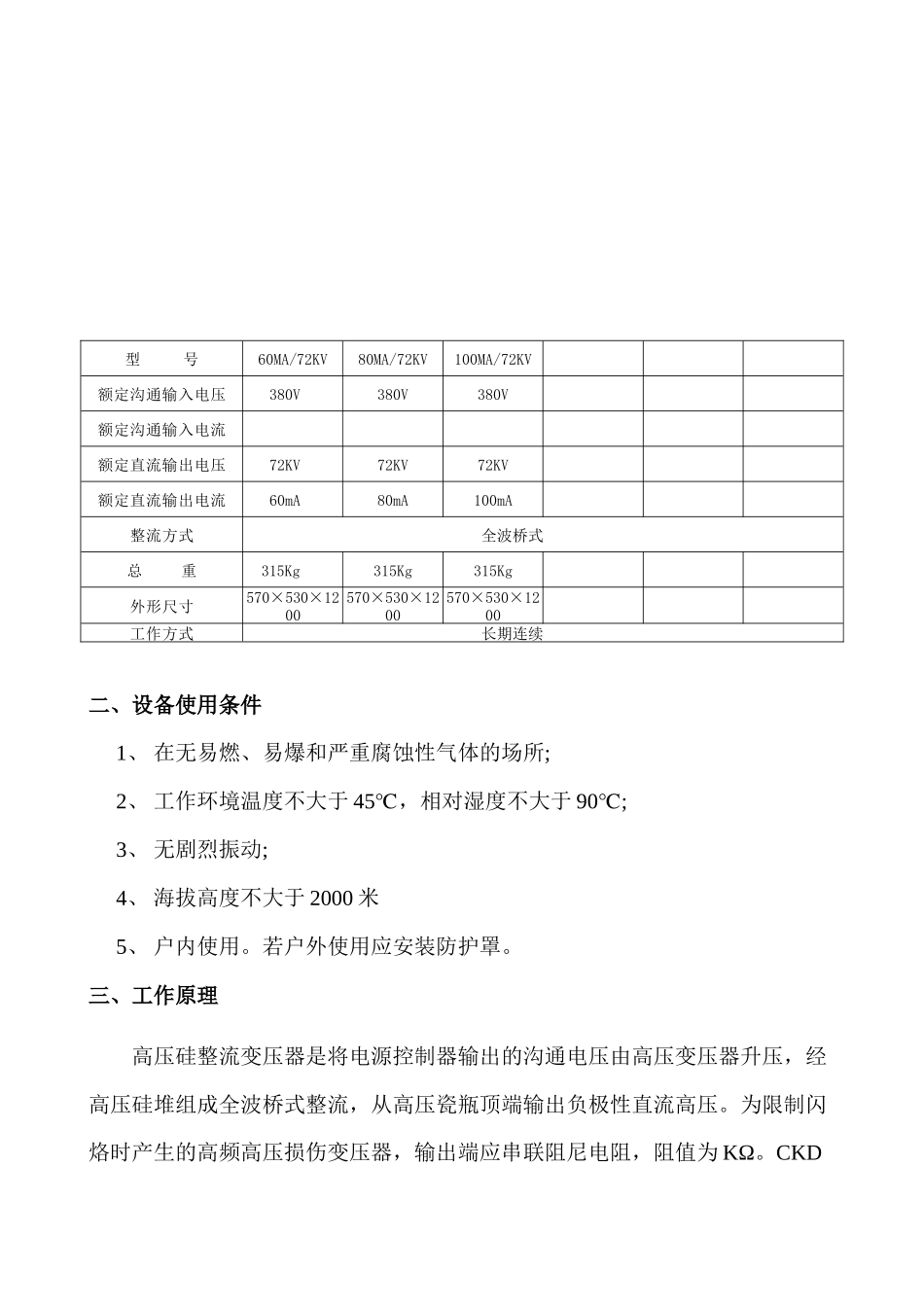

CKD 系列高压整流变压器说明书广州广一大气治理工程有限公司前言CKD 系列高压硅整流变压器，是由升压变压器和全波桥式整流硅堆组成，安装在同一个油箱内，油浸自然冷却。变压器短时间过载能力为 20﹪，硅堆闪烙过电流冲击不得大于 200ms。一、设备规格型 号30MA/40KV40MA/40KV30MA/60KV40MA/60KV50MA/60KV额定沟通输入电压220V220V220V220V220V额定沟通输入电流16A额定直流输出电压40KV40KV60KV60KV60KV额定直流输出电流30mA40mA30mA40mA50mA整流方式全波桥式总 重85Kg85Kg215Kg215Kg215Kg外形尺寸430×300×750430×300×750510×510×1130510×510×1130510×510×1130工作方式长期连续二、型 号30MA/40KV40MA/40KV30MA/60KV40MA/60KV50MA/60KV50MA/72KV额定沟通输入电压380V380V380V380V380V380V额定沟通输入电流5A额定直流输出电压40KV40KV60KV60KV60KV72KV额定直流输出电流30mA40mA30mA40mA50mA50mA整流方式全波桥式总 重85Kg85Kg215Kg215Kg215Kg315Kg外形尺寸430×300×750430×300×750510×510×1130510×510×1130510×510×1130570×530×1200工作方式长期连续型 号60MA/72KV80MA/72KV100MA/72KV额定沟通输入电压380V380V380V额定沟通输入电流额定直流输出电压72KV72KV72KV额定直流输出电流60mA80mA100mA整流方式全波桥式总 重315Kg315Kg315Kg外形尺寸570×530×1200570×530×1200570×530×1200工作方式长期连续二、设备使用条件1、 在无易燃、易爆和严重腐蚀性气体的场所;2、 工作环境温度不大于 45℃，相对湿度不大于 90;℃3、 无剧烈振动;4、 海拔高度不大于 2000 米5、 户内使用。若户外使用应安装防护罩。三、工作原理高压硅整流变压器是将电源控制器输出的沟通电压由高压变压器升压，经高压硅堆组成全波桥式整流，从高压瓷瓶顶端输出负极性直流高压。为限制闪烙时产生的高频高压损伤变压器，输出端应串联阻尼电阻，阻值为 KΩ。CKD系列变压器采纳额定电压 380V(或 220V)电源，一次侧输入电压最大可以达到380V(或 220V)。 四、安装和试验1、 安装前应全面检查各部件是否完整，所有接线螺钉应拧紧。2、 做彻底的清洁工作，认真擦去各部件上及连接头的尘土。3、 高压整流变压器最好在除尘器附近安装，并应安装遮拦及高压警示牌。4、 将阻尼电阻拧在高压绝缘子的顶部，再用高压电线或聚四氟乙烯套管高压引线接至电场阴极线接头处，切勿过度弯曲或用利器将套管碰伤。高压引线和阴极线应可靠连接。5、 高...
