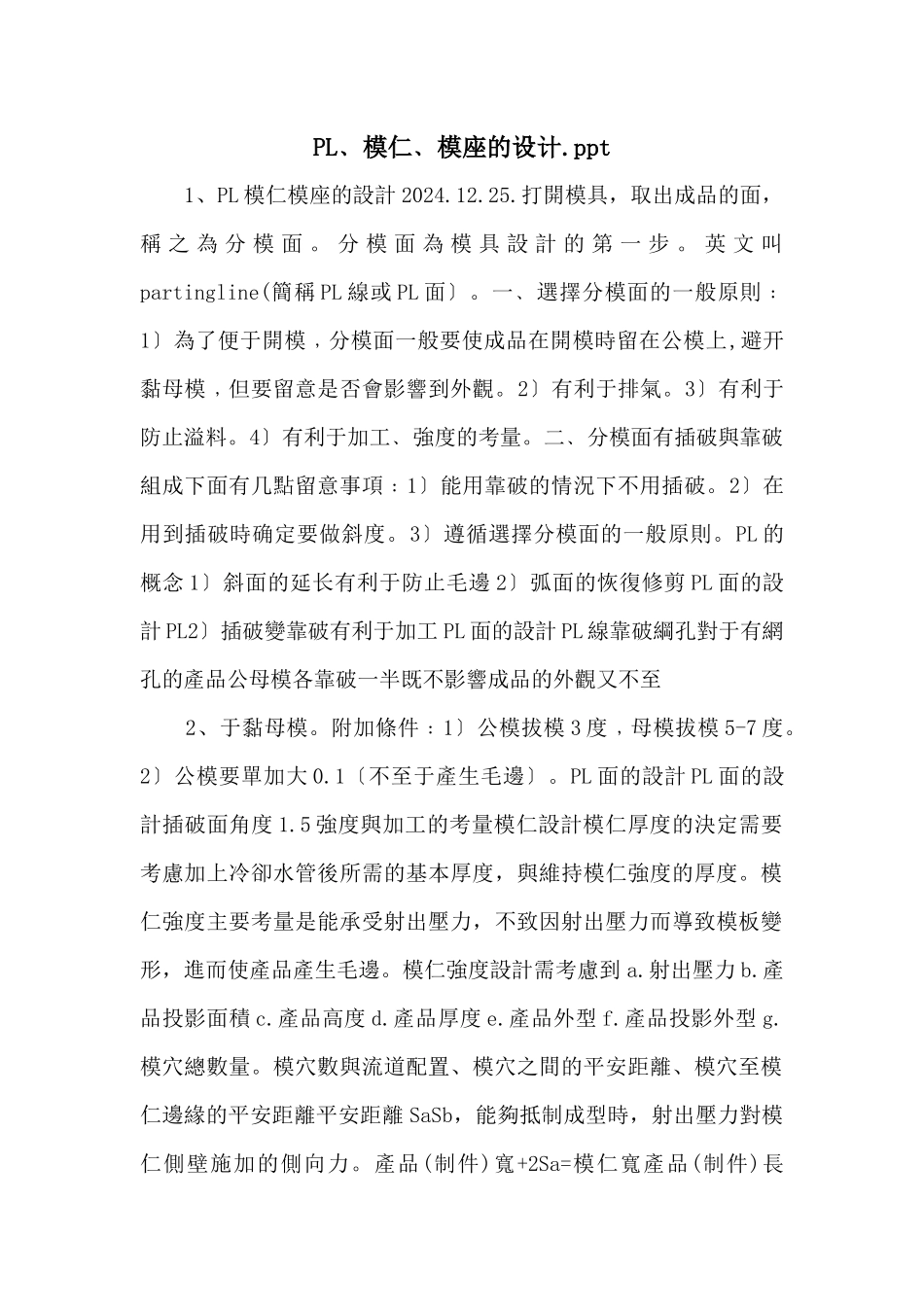

PL﹑模仁﹑模座的设计
ppt 1、PL 模仁模座的設計 2024
打開模具，取出成品的面，稱 之 為 分 模 面
分 模 面 為 模 具 設 計 的 第 一 步
英 文 叫partingline(簡稱 PL 線或 PL 面〕
一﹑選擇分模面的一般原則﹕1〕為了便于開模﹐分模面一般要使成品在開模時留在公模上,避开黏母模﹐但要留意是否會影響到外觀
2〕有利于排氣
3〕有利于防止溢料
4〕有利于加工﹑強度的考量
二﹑分模面有插破與靠破組成下面有几點留意事項﹕1〕能用靠破的情況下不用插破
2〕在用到插破時确定要做斜度
3〕遵循選擇分模面的一般原則
PL 的概念 1〕斜面的延长有利于防止毛邊 2〕弧面的恢復修剪 PL 面的設計 PL2〕插破變靠破有利于加工 PL 面的設計 PL 線靠破綱孔對于有網孔的產品公母模各靠破一半既不影響成品的外觀又不至 2、于黏母模
附加條件﹕1〕公模拔模 3 度﹐母模拔模 5-7 度
2〕公模要單加大 0
1〔不至于產生毛邊〕
PL 面的設計 PL 面的設計插破面角度 1
5 強度與加工的考量模仁設計模仁厚度的決定需要考慮加上冷卻水管後所需的基本厚度，與維持模仁強度的厚度
模仁強度主要考量是能承受射出壓力，不致因射出壓力而導致模板變形，進而使產品產生毛邊
模仁強度設計需考慮到 a
射出壓力 b
產品投影面積 c
產品高度 d
產品厚度 e
產品外型 f
產品投影外型 g
模穴數與流道配置、模穴之間的平安距離、模穴至模仁邊緣的平安距離平安距離 SaSb，能夠抵制成型時，射出壓力對模仁側壁施加的側向力

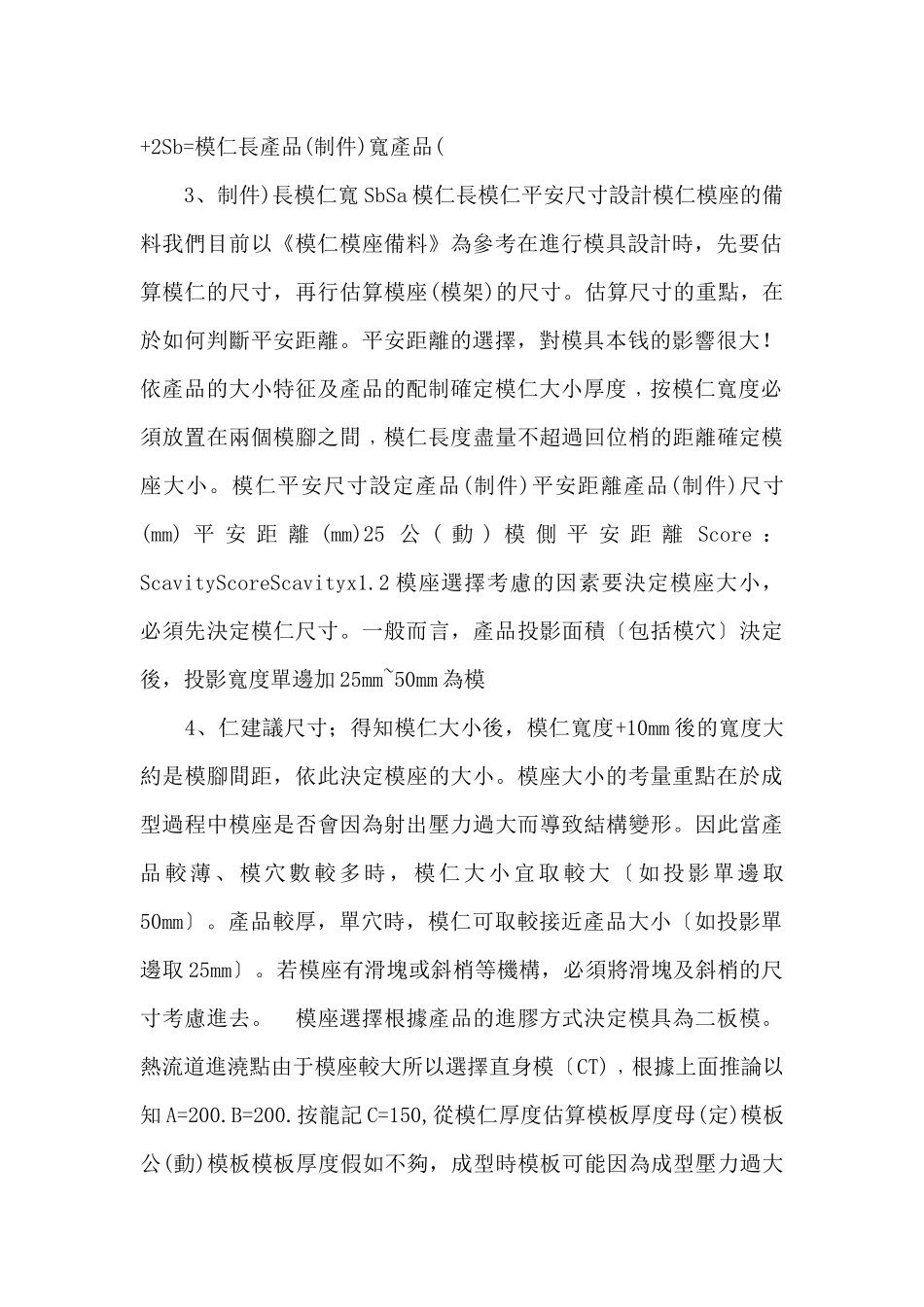

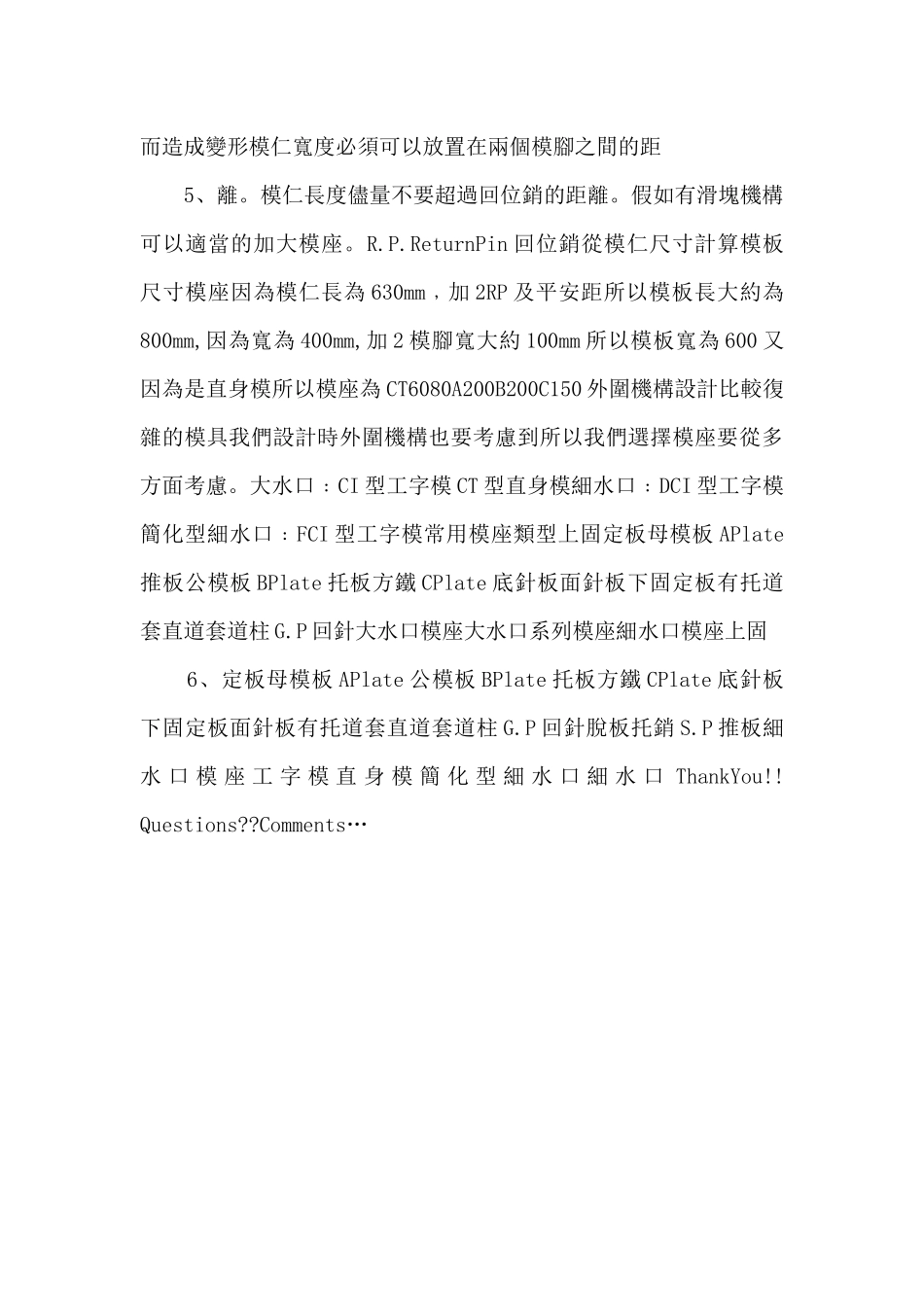

產品(制件)寬+2Sa=模仁寬產品(制件)長+2Sb=模仁長產品(制件)寬產品( 3、制件)長模仁寬 SbSa 模仁長模仁平安尺寸設計模仁模座的備料我們目前以《模仁模座備料》為參考在進行模具設計時，先要估算模仁的尺寸，再行估算模
