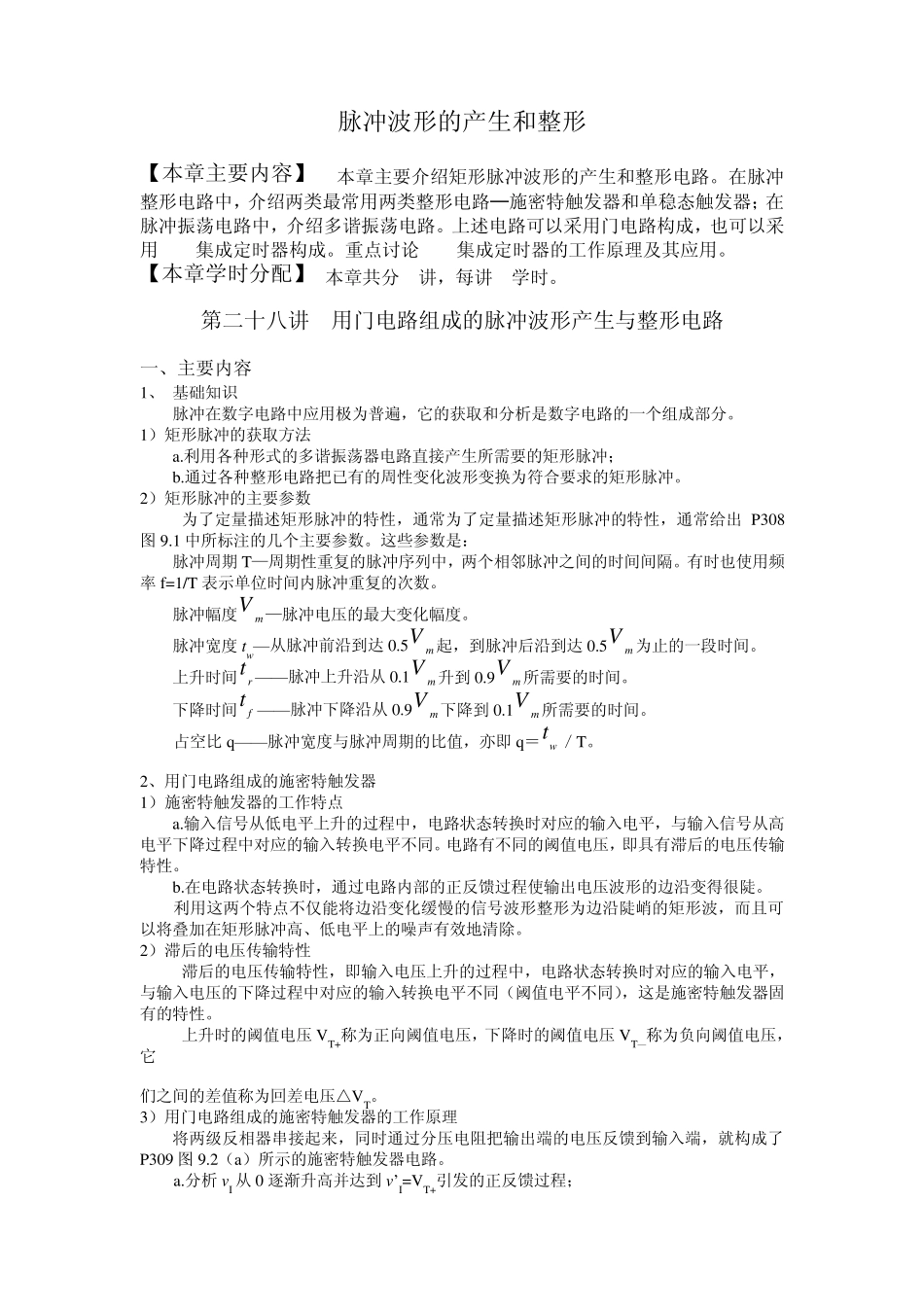

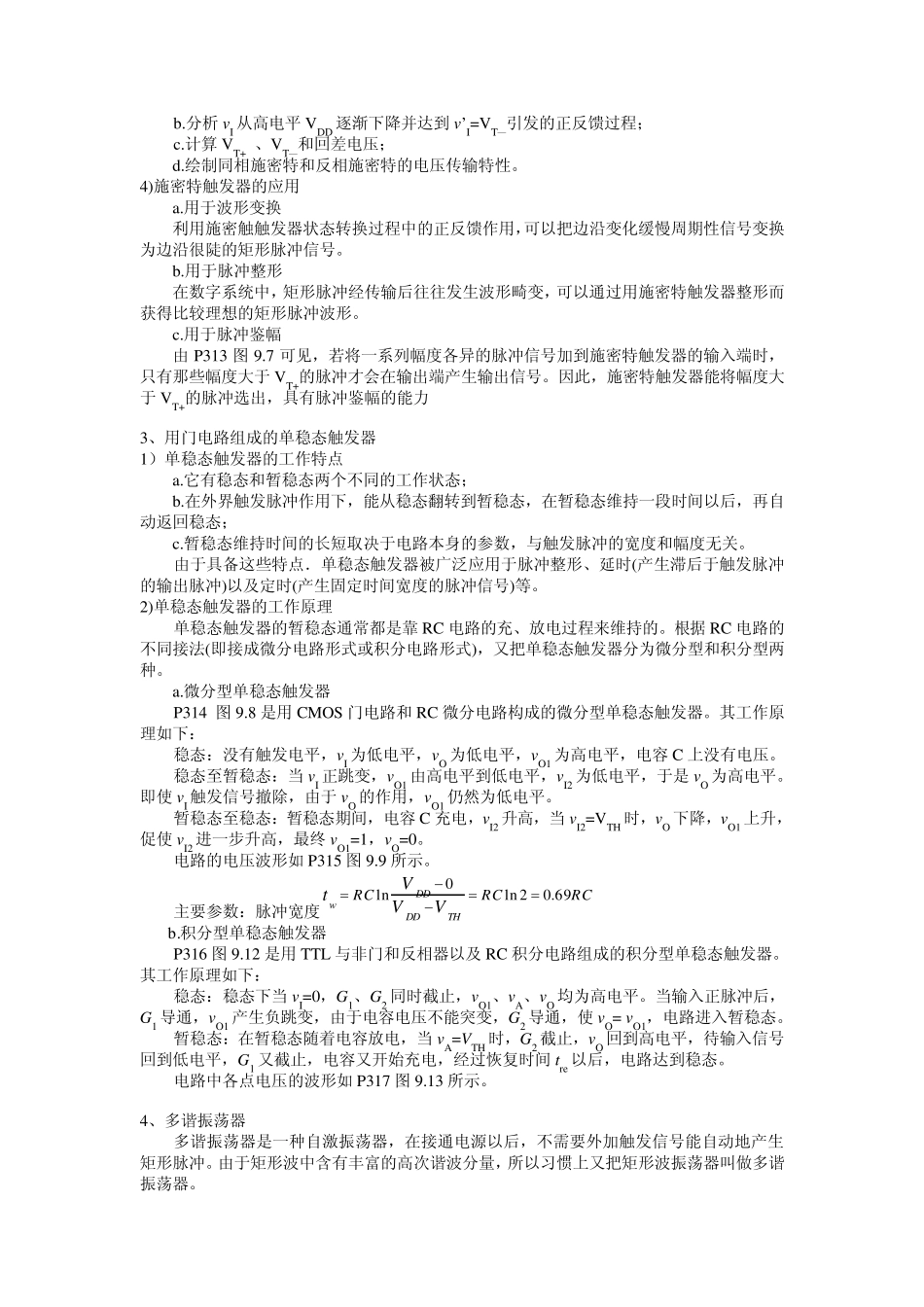

脉冲波形的产生和整形 【本章主要内容】 本章主要介绍矩形脉冲波形的产生和整形电路。在脉冲整形电路中，介绍两类最常用两类整形电路─施密特触发器和单稳态触发器；在脉冲振荡电路中，介绍多谐振荡电路。上述电路可以采用门电路构成，也可以采用 555集成定时器构成。重点讨论 555集成定时器的工作原理及其应用。 【本章学时分配】 本章共分 2讲，每讲 2学时。 第二十八讲 用门电路组成的脉冲波形产生与整形电路 一、主要内容 1、 基础知识 脉冲在数字电路中应用极为普遍，它的获取和分析是数字电路的一个组成部分。 1）矩形脉冲的获取方法 a.利用各种形式的多谐振荡器电路直接产生所需要的矩形脉冲； b.通过各种整形电路把已有的周性变化波形变换为符合要求的矩形脉冲。 2）矩形脉冲的主要参数 为了定量描述矩形脉冲的特性，通常为了定量描述矩形脉冲的特性，通常给出P308图9.1 中所标注的几个主要参数。这些参数是： 脉冲周期T—周期性重复的脉冲序列中，两个相邻脉冲之间的时间间隔。有时也使用频率 f=1/T 表示单位时间内脉冲重复的次数。 脉冲幅度Vm—脉冲电压的最大变化幅度。 脉冲宽度 tw—从脉冲前沿到达 0.5Vm起，到脉冲后沿到达 0.5Vm 为止的一段时间。 上升时间tr ——脉冲上升沿从 0.1Vm升到 0.9Vm所需要的时间。 下降时间tf ——脉冲下降沿从 0.9Vm下降到 0.1Vm所需要的时间。 占空比 q ——脉冲宽度与脉冲周期的比值，亦即 q ＝tw ／T。 2、用门电路组成的施密特触发器 1）施密特触发器的工作特点 a.输入信号从低电平上升的过程中，电路状态转换时对应的输入电平，与输入信号从高电平下降过程中对应的输入转换电平不同。电路有不同的阈值电压，即具有滞后的电压传输特性。 b.在电路状态转换时，通过电路内部的正反馈过程使输出电压波形的边沿变得很陡。 利用这两个特点不仅能将边沿变化缓慢的信号波形整形为边沿陡峭的矩形波，而且可以将叠加在矩形脉冲高、低电平上的噪声有效地清除。 2）滞后的电压传输特性 滞后的电压传输特性，即输入电压上升的过程中，电路状态转换时对应的输入电平，与输入电压的下降过程中对应的输入转换电平不同（阈值电平不同），这是施密特触发器固有的特性。 上升时的阈值电压 VT+称为正向阈值电压，下降时的阈值电压 VT—称为负向阈值电压，它 们之间的差值称为回差电压△VT。 3）用门电路组成的施密特触发器的工作原理 将两级反相器串接起来，...
