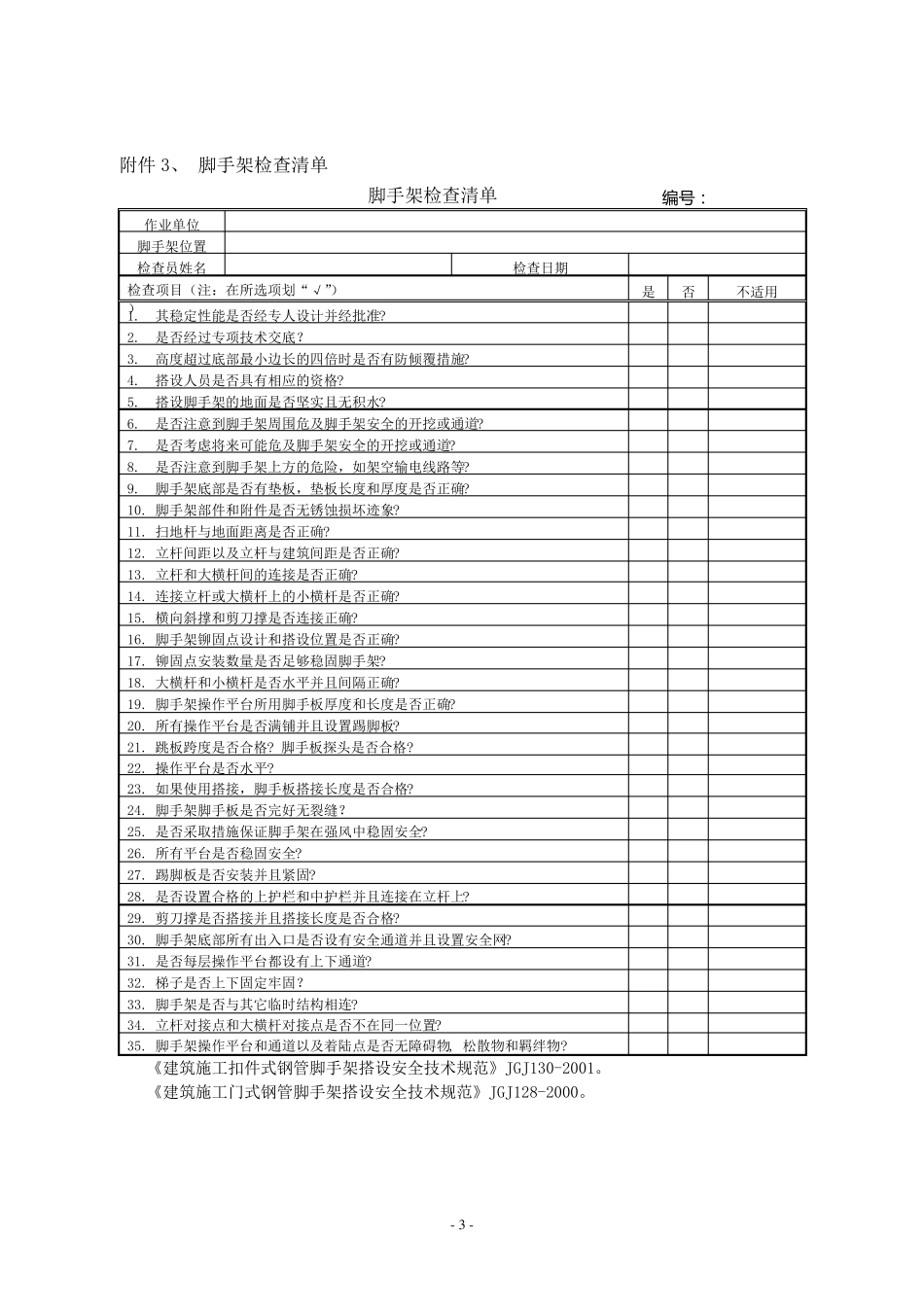

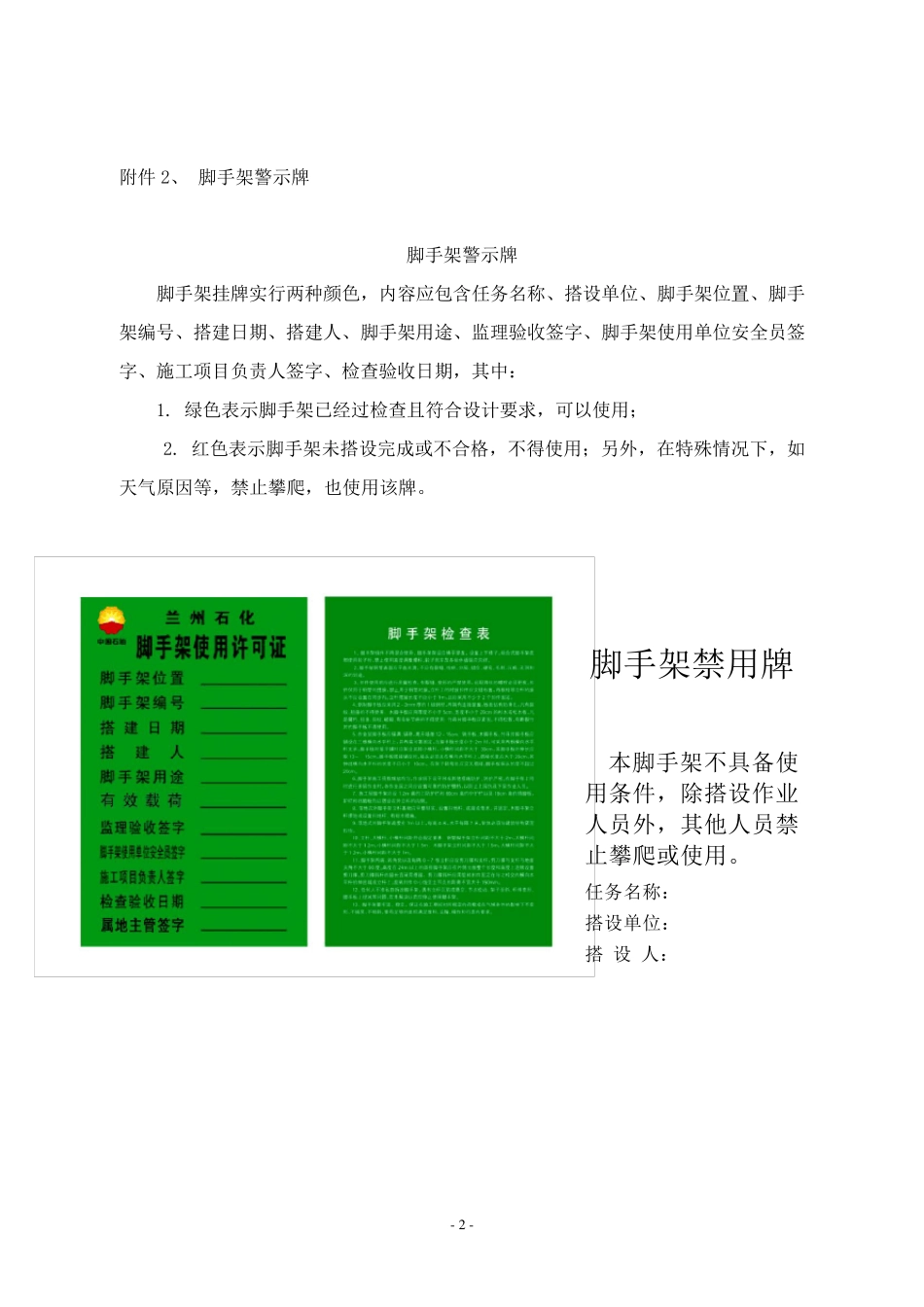

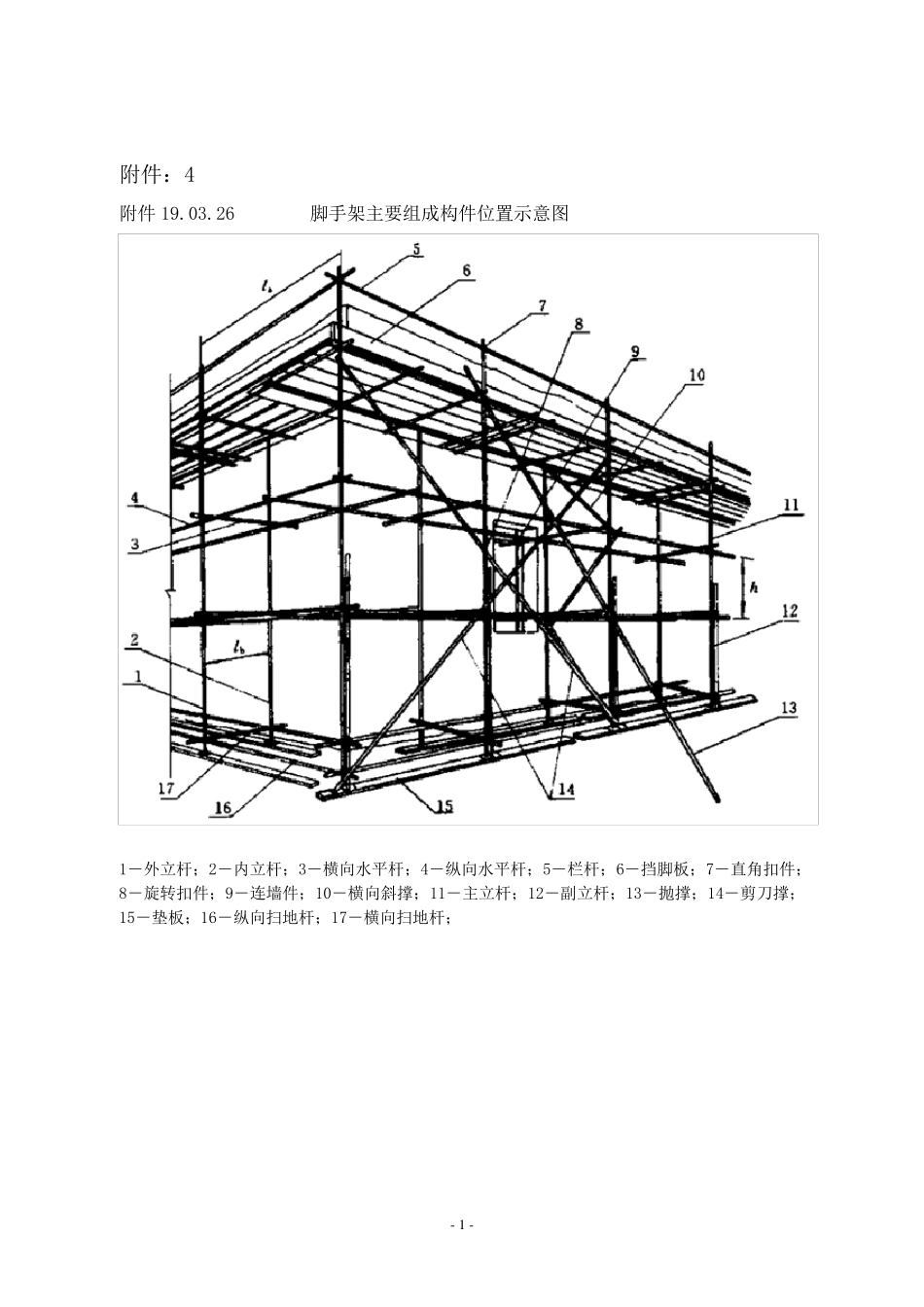

- 1 - 附件：4 附件19.03.26 脚手架主要组成构件位置示意图 1―外立杆；2―内立杆；3―横向水平杆；4―纵向水平杆；5―栏杆；6―挡脚板；7―直角扣件；8―旋转扣件；9―连墙件；10―横向斜撑；11―主立杆；12―副立杆；13―抛撑；14―剪刀撑；15―垫板；16―纵向扫地杆；17―横向扫地杆； - 2 - 附件2、 脚手架警示牌 脚手架警示牌 脚手架挂牌实行两种颜色，内容应包含任务名称、搭设单位、脚手架位置、脚手架编号、搭建日期、搭建人、脚手架用途、监理验收签字、脚手架使用单位安全员签字、施工项目负责人签字、检查验收日期，其中： 1. 绿色表示脚手架已经过检查且符合设计要求，可以使用； 2. 红色表示脚手架未搭设完成或不合格，不得使用；另外，在特殊情况下，如天气原因等，禁止攀爬，也使用该牌。 脚手架禁用牌 本脚手架不具备使用条件，除搭设作业人员外，其他人员禁止攀爬或使用。 任务名称： 搭设单位： 搭 设 人： - 3 - 附件3、 脚手架检查清单 脚手架检查清单 编 号： 作业单位 脚手架位置 检查员姓名 检查日期 检查项目（注：在所选项划“√”） ） 是 否 不适用 1. 其稳定性能是否经专人设计并经批准? 2. 是否经过专项技术交底？ 3. 高度超过底部最小边长的四倍时是否有防倾覆措施? 4. 搭设人员是否具有相应的资格? 5. 搭设脚手架的地面是否坚实且无积水? 6. 是否注意到脚手架周围危及脚手架安全的开挖或通道? 7. 是否考虑将来可能危及脚手架安全的开挖或通道? 8. 是否注意到脚手架上方的危险，如架空输电线路等? 9. 脚手架底部是否有垫板，垫板长度和厚度是否正确? 10. 脚手架部件和附件是否无锈蚀损坏迹象? 11. 扫地杆与地面距离是否正确? 12. 立杆间距以及立杆与建筑间距是否正确? 13. 立杆和大横杆间的连接是否正确? 14. 连接立杆或大横杆上的小横杆是否正确? 15. 横向斜撑和剪刀撑是否连接正确? 16. 脚手架铆固点设计和搭设位置是否正确? 17. 铆固点安装数量是否足够稳固脚手架? 18. 大横杆和小横杆是否水平并且间隔正确? 19. 脚手架操作平台所用脚手板厚度和长度是否正确? 20. 所有操作平台是否满 铺 并且设置踢 脚板? 21. 跳 板跨 度是否合 格? 脚手板探 头 是否合 格? 22. 操作平台是否水平? 23. 如果 使 用搭接，脚手板搭接长度是否合 格? 24. 脚手架脚手板是否完 好 无裂 缝 ？ 25. 是否采 取 措施保 ...
