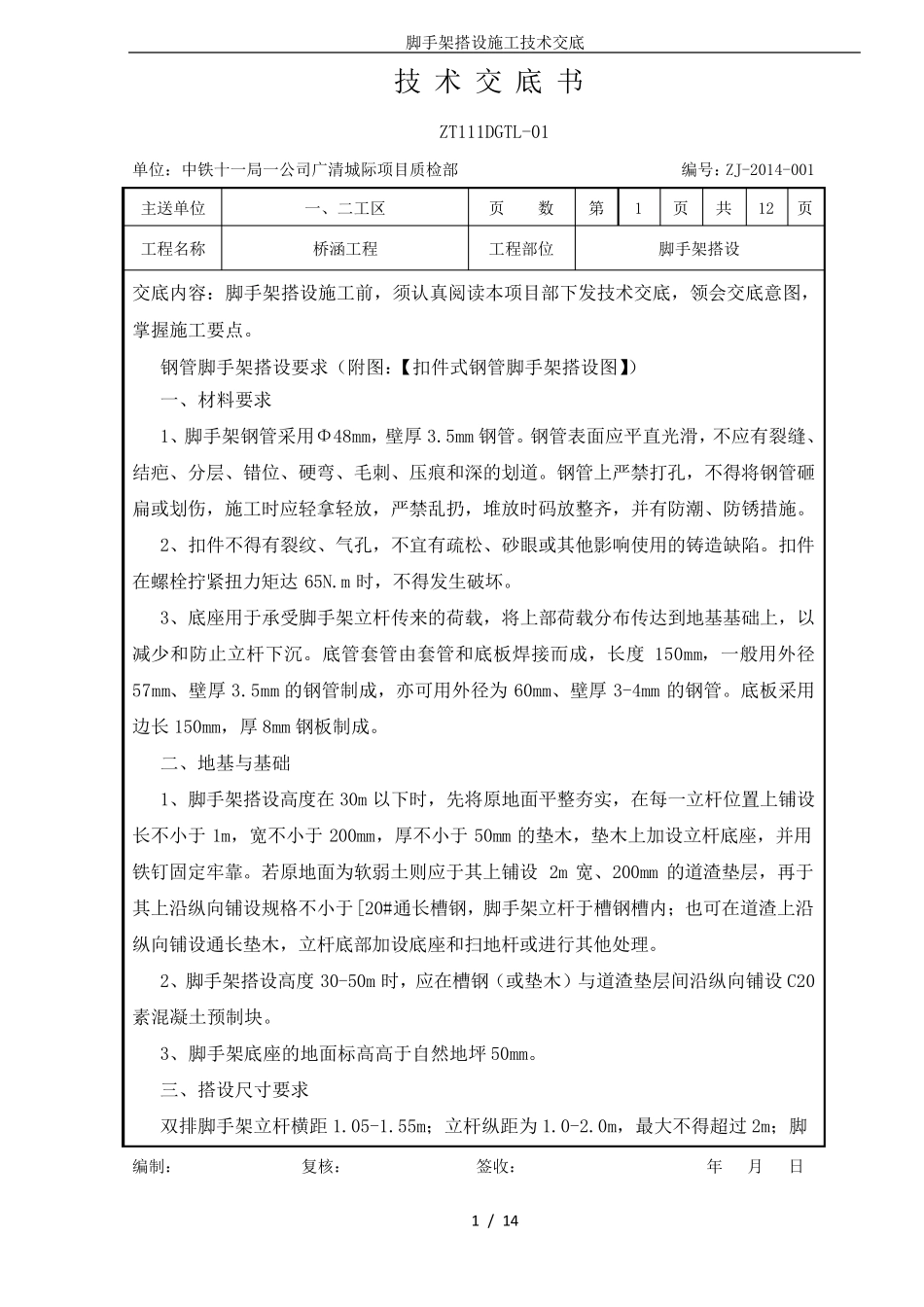

脚手架搭设施工技术交底 1 / 14 技术交底书 ZT111DGTL-01 单位：中铁十一局一公司广清城际项目质检部 编号：ZJ-2014-001 主送单位 一、二工区 页数 第 1 页 共 12 页 工程名称 桥涵工程 工程部位 脚手架搭设 交底内容：脚手架搭设施工前，须认真阅读本项目部下发技术交底，领会交底意图，掌握施工要点。 钢管脚手架搭设要求（附图：【扣件式钢管脚手架搭设图】） 一、材料要求 1、脚手架钢管采用Φ48mm，壁厚 3.5mm 钢管。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管上严禁打孔，不得将钢管砸扁或划伤，施工时应轻拿轻放，严禁乱扔，堆放时码放整齐，并有防潮、防锈措施。 2、扣件不得有裂纹、气孔，不宜有疏松、砂眼或其他影响使用的铸造缺陷。扣件在螺栓拧紧扭力矩达 65N.m 时，不得发生破坏。 3、底座用于承受脚手架立杆传来的荷载，将上部荷载分布传达到地基基础上，以减少和防止立杆下沉。底管套管由套管和底板焊接而成，长度150mm，一般用外径57mm、壁厚 3.5mm 的钢管制成，亦可用外径为60mm、壁厚 3-4mm 的钢管。底板采用边长150mm，厚 8mm 钢板制成。 二、地基与基础 1、脚手架搭设高度在 30m 以下时，先 将原 地面平整夯 实 ，在每 一立杆位置 上铺 设长不小 于 1m，宽 不小 于 200mm，厚不小 于 50mm 的垫 木 ，垫 木 上加 设立杆底座，并用铁 钉 固 定 牢 靠 。若 原 地面为软 弱 土 则 应于其上铺 设2m 宽 、200mm 的道渣 垫 层，再 于其上沿 纵 向 铺 设规 格 不小 于[20#通 长槽 钢，脚手架立杆于槽 钢槽 内 ； 也 可在道渣 上沿纵 向 铺 设通 长垫 木 ，立杆底部加 设底座和扫 地杆或进 行 其他处 理 。 2、脚手架搭设高度30-50m 时，应在槽 钢（ 或垫 木 ）与道渣 垫 层间 沿 纵 向 铺 设C20素 混 凝 土 预 制块 。 3、脚手架底座的地面标 高高于自 然 地坪 50mm。 三 、搭设尺 寸 要求 双 排 脚手架立杆横 距 1.05-1.55m； 立杆纵 距 为1.0-2.0m，最 大 不得超 过 2m； 脚 编制： 复核： 签收： 年 月 日 脚手架搭设施工技术交底 2 / 14 注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续。 技 术 交 底 书 ZT111DGTL-01 单位：中铁十一局一公司广清城际项目质检部...
