脚手架详细计算书

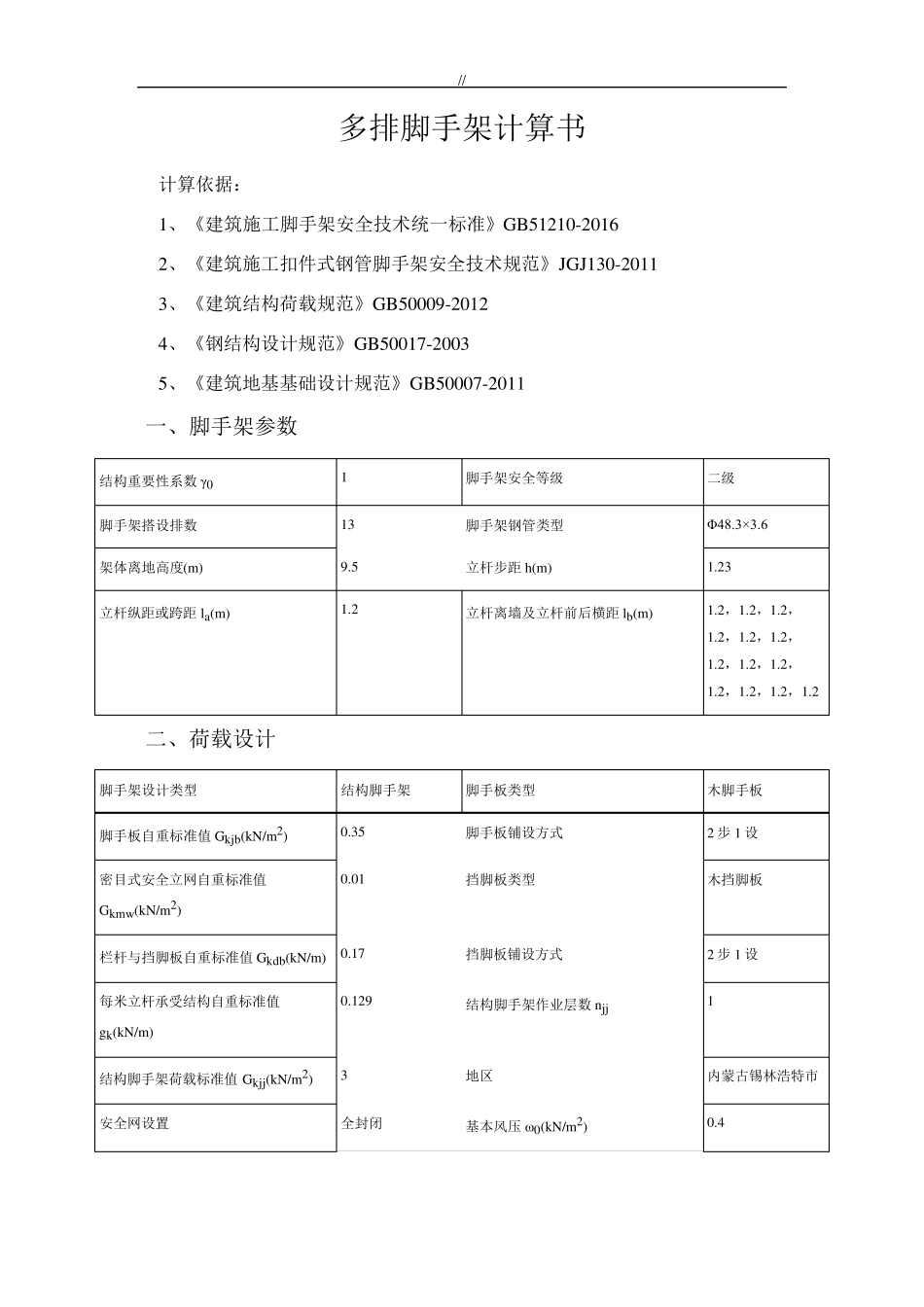

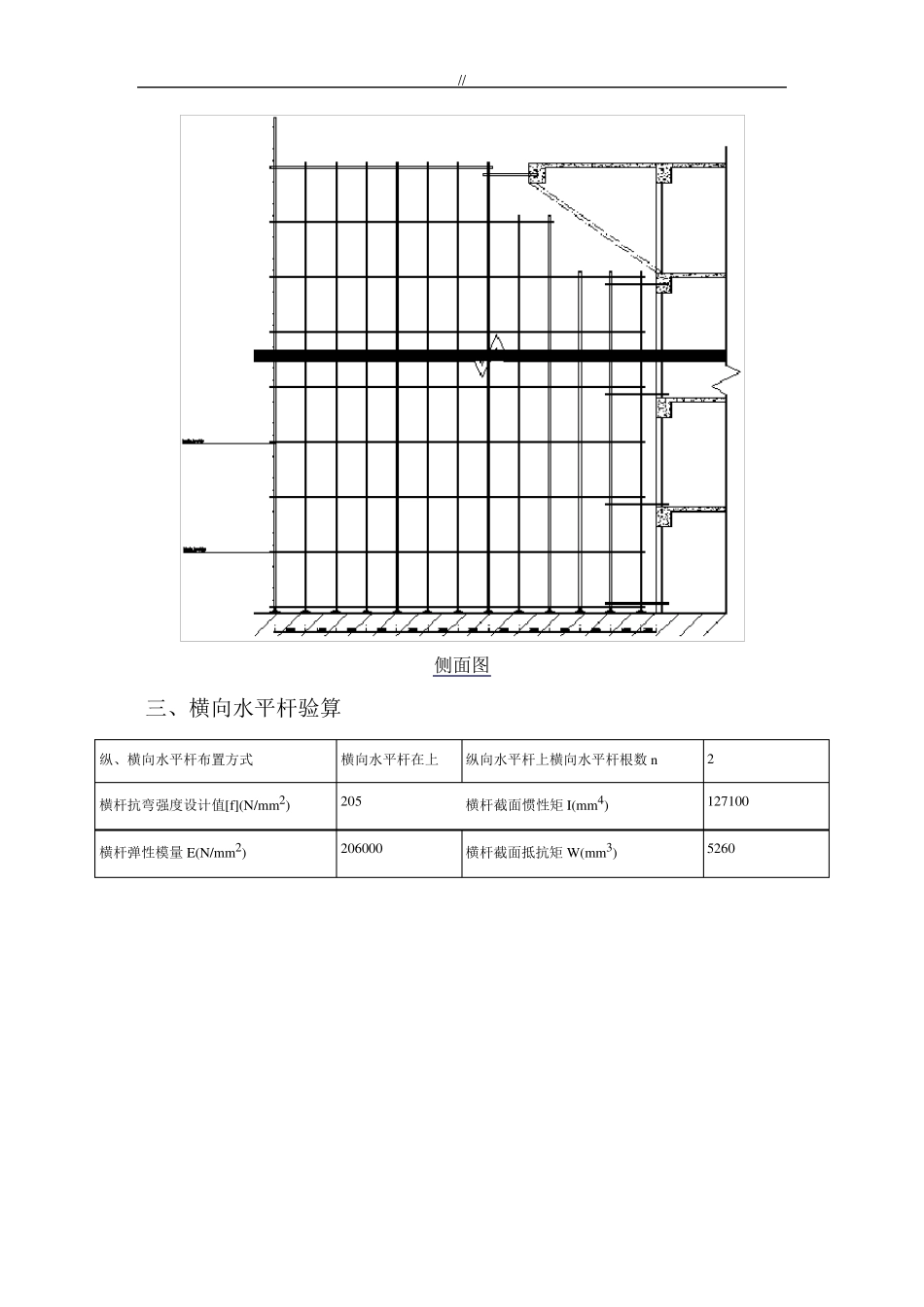

// 多排脚手架计算书 计算依据： 1、《建筑施工脚手架安全技术统一标准》GB51210-2016 2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 3、《建筑结构荷载规范》GB50009-2012 4、《钢结构设计规范》GB50017-2003 5、《建筑地基基础设计规范》GB50007-2011 一、脚手架参数 结构重要性系数 γ0 1 脚手架安全等级 二级 脚手架搭设排数 13 脚手架钢管类型 Φ48.3×3.6 架体离地高度(m) 9.5 立杆步距 h(m) 1.23 立杆纵距或跨距 la(m) 1.2 立杆离墙及立杆前后横距 lb(m) 1.2，1.2，1.2，1.2，1.2，1.2，1.2，1.2，1.2，1.2，1.2，1.2，1.2 二、荷载设计 脚手架设计类型 结构脚手架 脚手板类型 木脚手板 脚手板自重标准值 Gkjb(kN/m2) 0.35 脚手板铺设方式 2 步 1 设 密目式安全立网自重标准值Gkmw (kN/m2) 0.01 挡脚板类型 木挡脚板 栏杆与挡脚板自重标准值 Gkdb(kN/m) 0.17 挡脚板铺设方式 2 步 1 设 每米立杆承受结构自重标准值gk(kN/m) 0.129 结构脚手架作业层数 njj 1 结构脚手架荷载标准值 Gkjj(kN/m2) 3 地区 内蒙古锡林浩特市 安全网设置 全封闭 基本风压 ω0(kN/m2) 0.4 // 风荷载体型系数μs 1 风压高度变化系数μz(连墙件、单立杆、双立杆稳定性) 1.06，0.796，0.65 风荷载标准值 ωk(kN/m2)(连墙件、单立杆、双立杆稳定性) 0.424，0.318，0.26 计算简图： 立面图 // 侧面图 三、横向水平杆验算 纵、横向水平杆布置方式 横向水平杆在上 纵向水平杆上横向水平杆根数 n 2 横杆抗弯强度设计值[f](N/mm2) 205 横杆截面惯性矩 I(mm4) 127100 横杆弹性模量 E(N/mm2) 206000 横杆截面抵抗矩 W(mm3) 5260 // 纵、横向水平杆布置 取多排架中最大横距段作为最不利计算 承载能力极限状态 q=1.2×(0.04+Gkjb×la/(n+1))+1.4×Gk×la/(n+1)=1.2×(0.04+0.35×1.2/(2+1))+1.4×3×1.2/(2+1)=1.896kN/m 正常使用极限状态 q'=(0.04+Gkjb×la/(n+1))=(0.04+0.35×1.2/(2+1))=0.18kN/m 计算简图如下： 取前后立杆横距最大的那跨计算，并考虑在顶端处有横向水平杆外伸 1 、抗弯验算 // Mmax=max[qlb2/8，qa12/2]=max[1.896×1.22/8，1.896×0.152/2]=0.341kN·m σ=γ0Mmax/W=1×0.341×106/5260=64.87N/mm2≤[f]=205N/mm2 满足要求！ 2 、挠度验算 νmax=max[5q'lb4/(384EI) ，q'a14/(8EI)]=max[5×0.18×12004/(384×206000×1...
