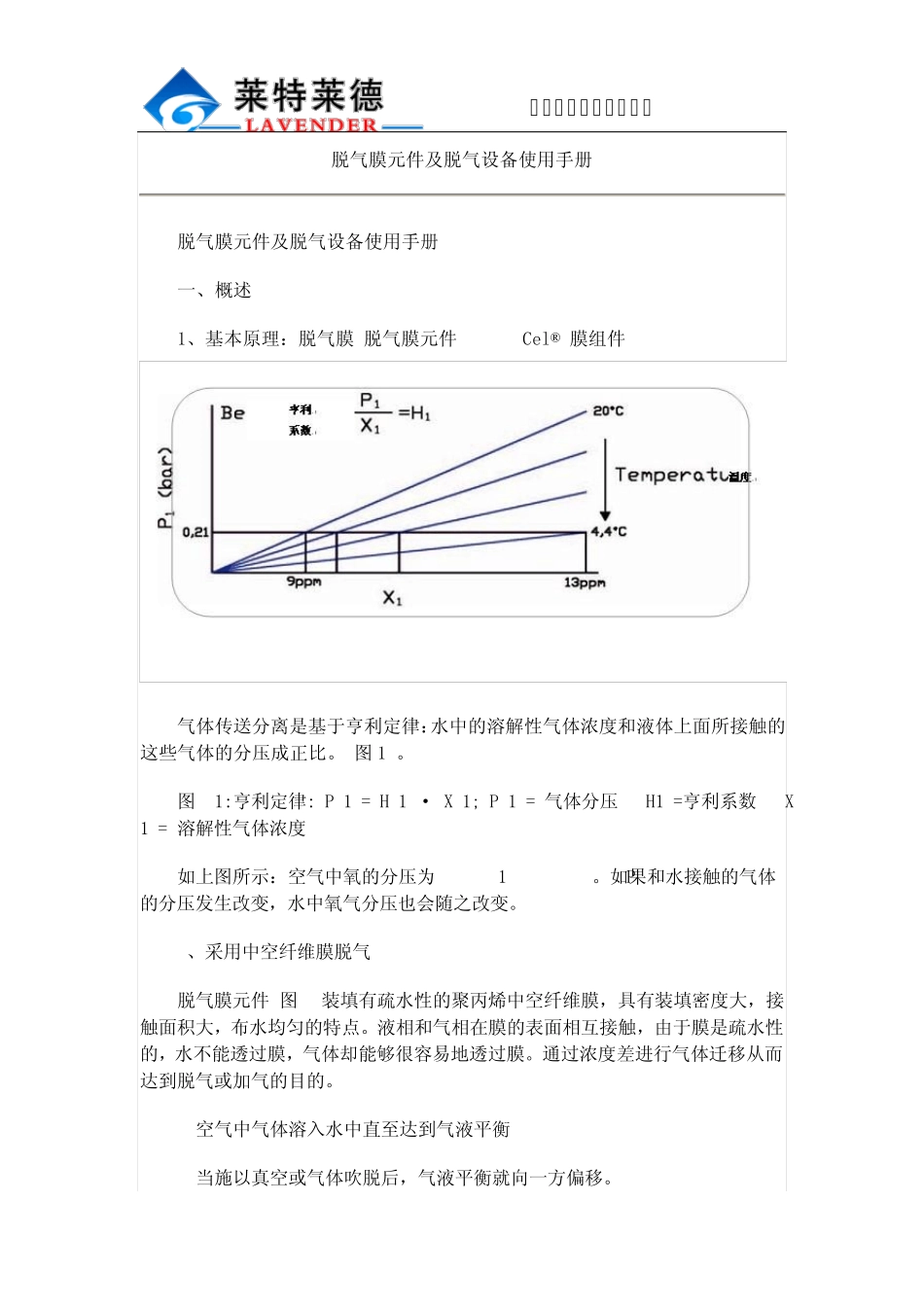

莱特莱德脱气膜代理商 脱气膜元件及脱气设备使用手册 脱气膜元件及脱气设备使用手册 一、概述 1、基本原理:脱气膜,脱气膜元件,Liqui-Cel® 膜组件 气体传送分离是基于亨利定律:水中的溶解性气体浓度和液体上面所接触的这些气体的分压成正比。(图1)。 图.1: 亨利定律: P 1 = H 1 · X 1; P 1 = 气体分压, H1 = 亨利系数, X 1 = 溶解性气体浓度. 如上图所示:空气中氧的分压为 0.21bar ( 3 PSI)。如果和水接触的气体的分压发生改变,水中氧气分压也会随之改变。 2、采用中空纤维膜脱气 脱气膜元件(图2)装填有疏水性的聚丙烯中空纤维膜,具有装填密度大,接触面积大,布水均匀的特点。液相和气相在膜的表面相互接触,由于膜是疏水性的,水不能透过膜,气体却能够很容易地透过膜。通过浓度差进行气体迁移从而达到脱气或加气的目的。 * 空气中气体溶入水中直至达到气液平衡 * 当施以真空或气体吹脱后,气液平衡就向一方偏移。 莱特莱德脱气膜代理商 * 这就驱使从液体中的气体从液体移向气体。 液/气接触面在孔隙位置 脱气膜元件具有脱气效率高、使用寿命长(正常使用寿命 5年以上)的特点,主要是通过以下二方面来达到: n 采用增强型中空纤维膜孔隙率达到50%以上,分布均匀,脱气效率高,强度高; n 专利的布水结构,布水均匀使水放射形的流经中空纤维膜以增大接触面积,提高了气体透过膜的几率。 3、根据不同的脱气要求,可以采用不同的设计模式,常用的有三种模式(见图 3): 莱特莱德脱气膜代理商 二、加气吹脱操作模式 加气吹脱模式是待脱气的液体在中空纤维膜的外侧流动,在中空纤维膜的内侧通压缩气体(通常为压缩空气)进行吹扫。气体吹扫的目的是为了将膜内侧的待脱除气体分压降低至几乎为零。气相和液相总是要趋向动态的溶解平衡点,由于分压不同,液相中的气体就不断由液相向膜内侧的气相移动,并由吹扫气体带走。这就降低了液相中的溶解气体浓度。从而达到脱除气体的目的。 注:加气吹脱操作模式常见的应用是在二级反渗透系统之间脱除 CO2,或者在进 EDI系统前脱除 CO2,通过多级串联,可以把 CO2浓度降低至 1ppm。是最经济有效的方法。 1、加气体侧的基本配置和操作: 当使用压缩气体作为吹扫气体时仪表基本配置 (参见图 4)。 2、脱除二氧化碳时可以采用压缩气体或无油的压缩空气,基本操作步骤: 1) 通过调整压力调节阀门 (PCV201),把进气压力设置压力在 0.7 kg/cm2以...
