脱硝系统工艺介绍

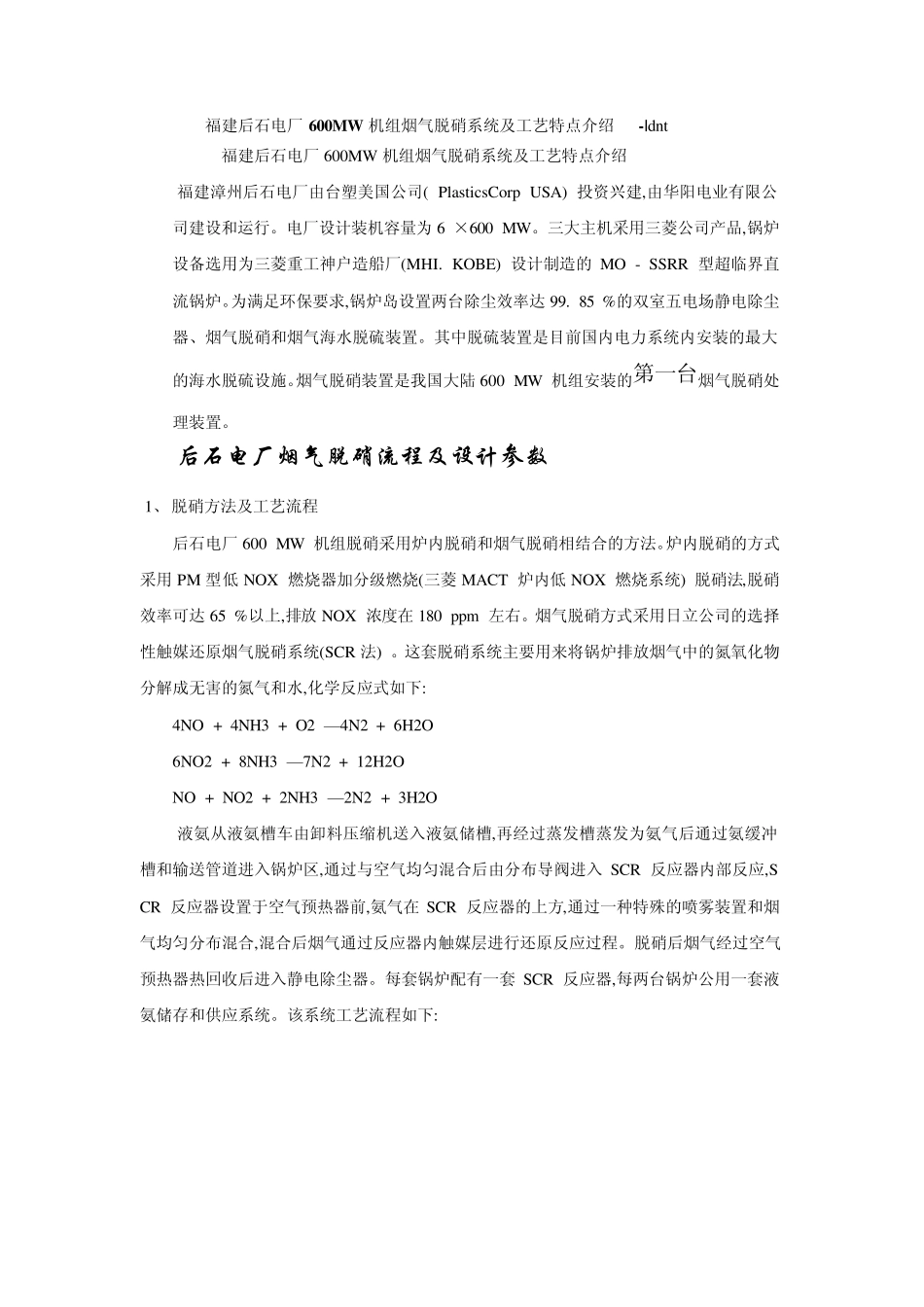

福建后石电厂600MW 机组烟气脱硝系统及工艺特点介绍 -|dnt 福建后石电厂600MW 机组烟气脱硝系统及工艺特点介绍 福建漳州后石电厂由台塑美国公司( PlasticsCorp USA) 投资兴建,由华阳电业有限公司建设和运行。电厂设计装机容量为6 ×600 MW。三大主机采用三菱公司产品,锅炉设备选用为三菱重工神户造船厂(MHI. KOBE) 设计制造的 MO - SSRR 型超临界直流锅炉。为满足环保要求,锅炉岛设置两台除尘效率达 99. 85 %的双室五电场静电除尘器、烟气脱硝和烟气海水脱硫装置。其中脱硫装置是目前国内电力系统内安装的最大的海水脱硫设施。烟气脱硝装置是我国大陆 600 MW 机组安装的第一台烟气脱硝处理装置。 后石电厂烟气脱硝流程及设计参数 1、 脱硝方法及工艺流程 后石电厂600 MW 机组脱硝采用炉内脱硝和烟气脱硝相结合的方法。炉内脱硝的方式采用 PM 型低 NOX 燃烧器加分级燃烧(三菱 MACT 炉内低 NOX 燃烧系统) 脱硝法,脱硝效率可达 65 %以上,排放 NOX 浓度在 180 ppm 左右。烟气脱硝方式采用日立公司的选择性触媒还原烟气脱硝系统(SCR 法) 。这套脱硝系统主要用来将锅炉排放烟气中的氮氧化物分解成无害的氮气和水,化学反应式如下: 4NO + 4NH3 + O2 —4N2 + 6H2O 6NO2 + 8NH3 —7N2 + 12H2O NO + NO2 + 2NH3 —2N2 + 3H2O 液氨从液氨槽车由卸料压缩机送入液氨储槽,再经过蒸发槽蒸发为氨气后通过氨缓冲槽和输送管道进入锅炉区,通过与空气均匀混合后由分布导阀进入 SCR 反应器内部反应,SCR 反应器设置于空气预热器前,氨气在 SCR 反应器的上方,通过一种特殊的喷雾装置和烟气均匀分布混合,混合后烟气通过反应器内触媒层进行还原反应过程。脱硝后烟气经过空气预热器热回收后进入静电除尘器。每套锅炉配有一套 SCR 反应器,每两台锅炉公用一套液氨储存和供应系统。该系统工艺流程如下: 2、 烟气脱硝( SCR) 系统设计规范 烟气脱硝系统及工艺特点 后石电厂烟气脱硝 SCR 系统包括氨气制备系统和脱硝反应系统两部分组成。 1、脱硝反应系统 脱硝反应系统由触媒反应器、氨喷雾系统、空气供应系统所组成。  烟气线路 SCR 反应器位于锅炉省煤器出口烟气管线的下游,氨气均匀混合后通过分布导阀和烟气共同进入反应器入口。烟气经过烟气脱硝过程后经空气预热器热回收后进入静电除尘器。  SCR 反应器 反应器采用固定床平行通道型式,反应器为自立钢结构型。触媒底部安装气...
