脱硝系统检修工艺规程

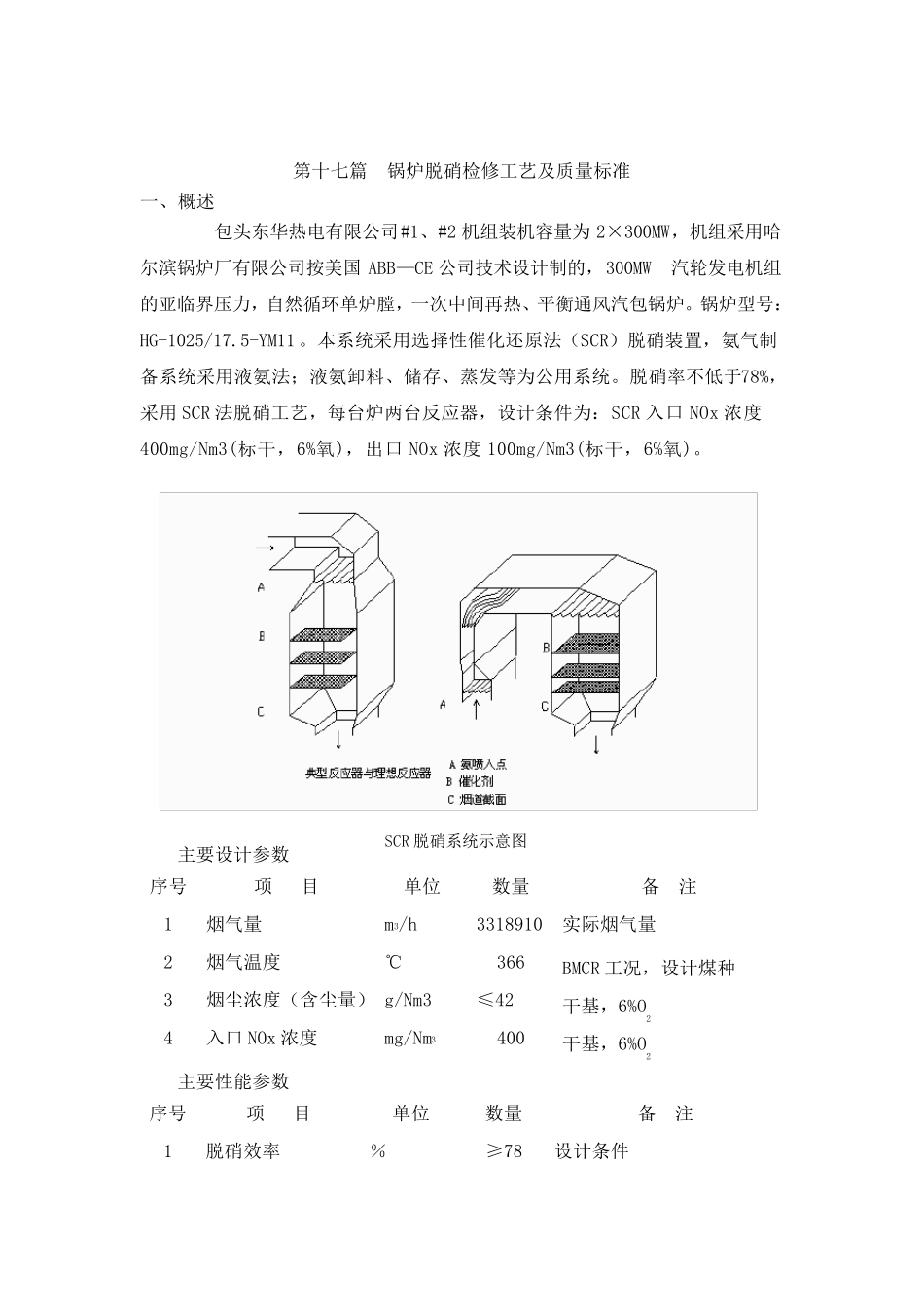

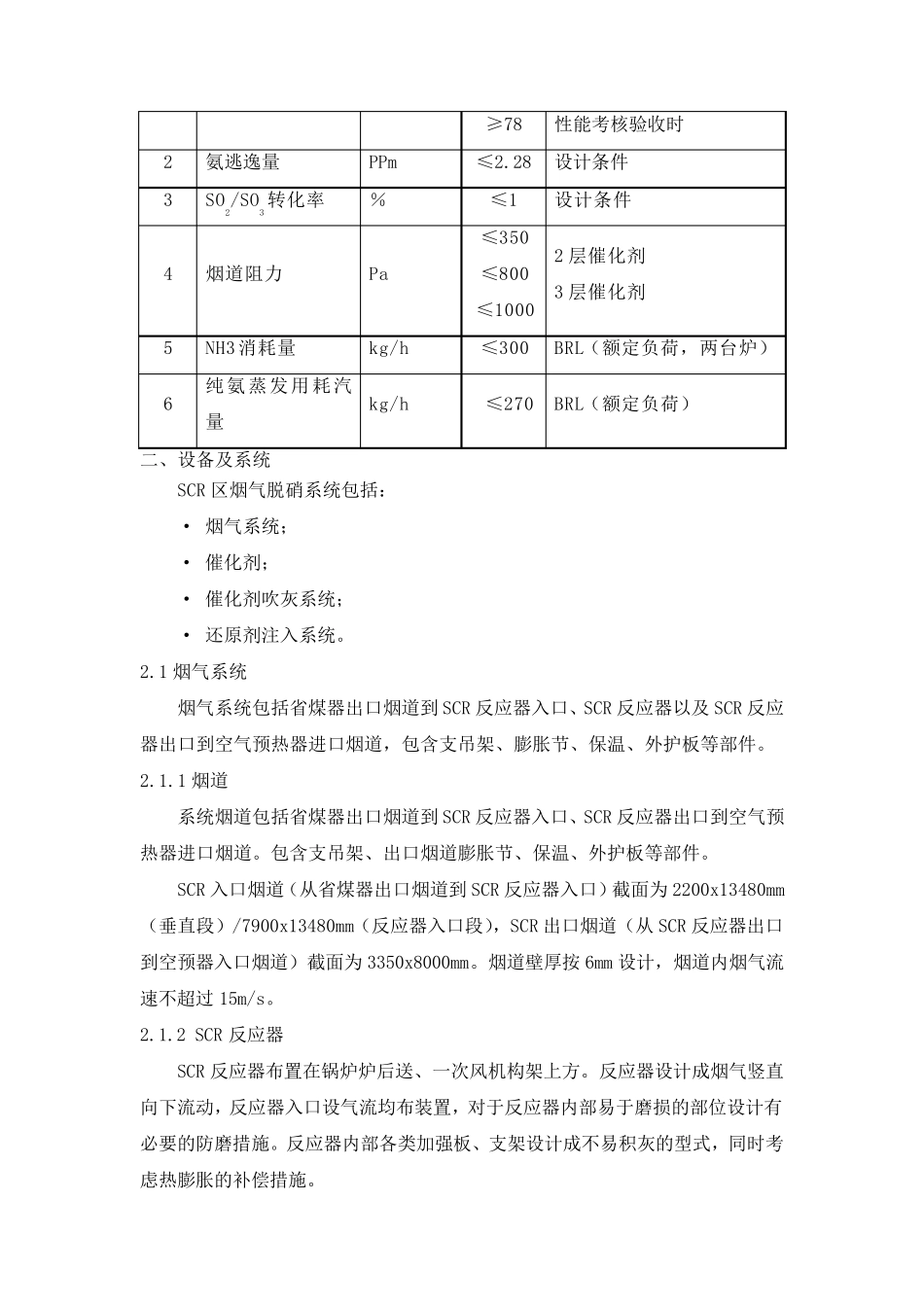

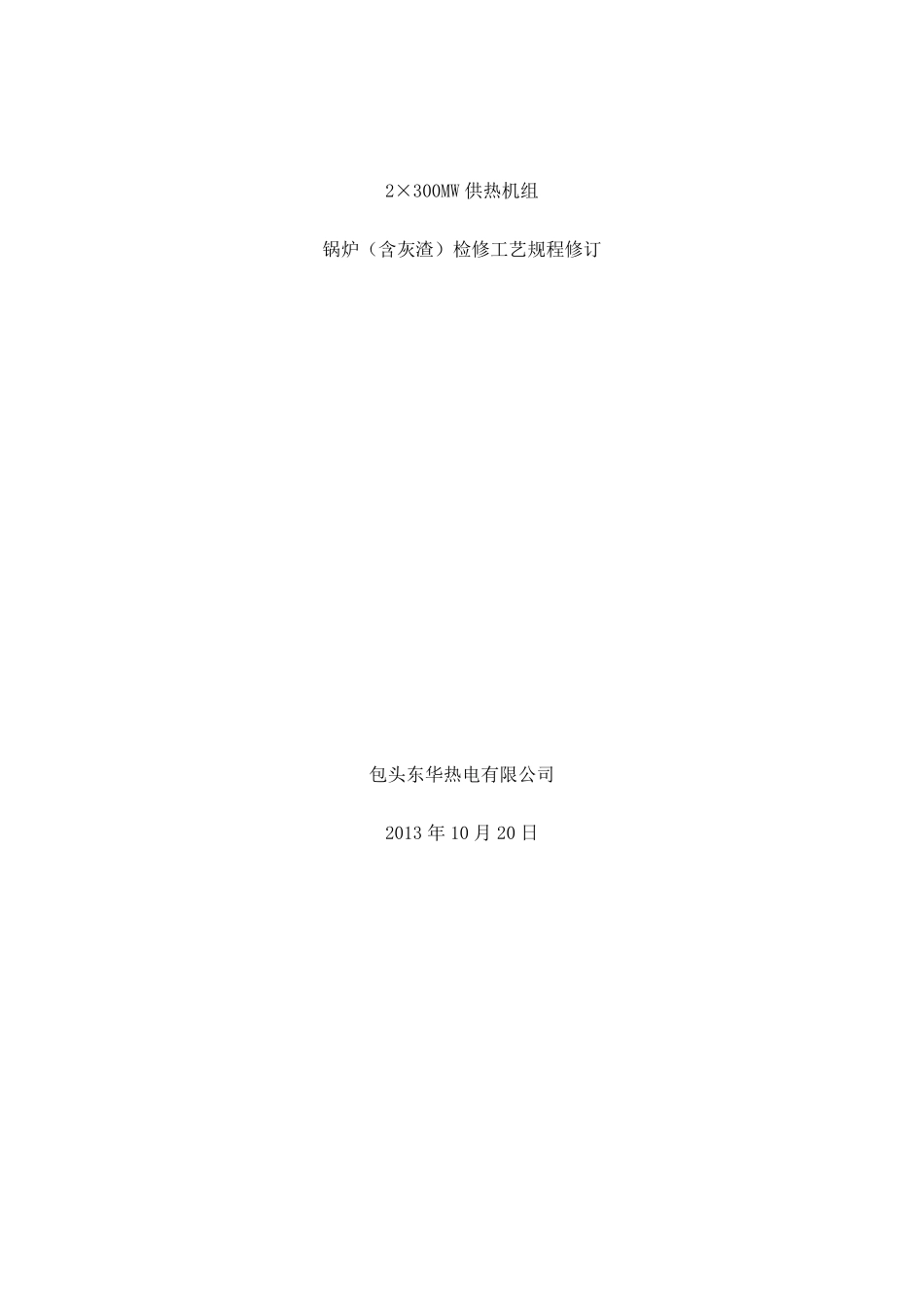

2×300MW 供热机组 锅炉（含灰渣）检修工艺规程修订 包头东华热电有限公司 2013 年 10 月 20 日 第十七篇 锅炉脱硝检修工艺及质量标准 一、概述 包头东华热电有限公司#1、#2 机组装机容量为2×300MW，机组采用哈尔滨锅炉厂有限公司按美国 ABB—CE 公司技术设计制的，300MW 汽轮发电机组的亚临界压力，自然循环单炉膛，一次中间再热、平衡通风汽包锅炉。锅炉型号：HG-1025/17.5-YM11 。本系统采用选择性催化还原法（SCR）脱硝装置，氨气制备系统采用液氨法；液氨卸料、储存、蒸发等为公用系统。脱硝率不低于78%，采用 SCR 法脱硝工艺，每台炉两台反应器，设计条件为：SCR 入口 NOx 浓度400mg/Nm3(标干，6%氧)，出口 NOx 浓度 100mg/Nm3(标干，6%氧)。 主要设计参数 序号 项 目 单位 数量 备 注 1 烟气量 m3/h 3318910 实际烟气量 2 烟气温度 ℃ 366 BMCR 工况，设计煤种 3 烟尘浓度（含尘量） g/Nm3 ≤42 干基，6%O2 4 入口 NOx 浓度 mg/Nm3 400 干基，6%O2 主要性能参数 序号 项 目 单位 数量 备 注 1 脱硝效率 ％ ≥78 设计条件 SCR 脱硝系统示意图 ≥78 性能考核验收时 2 氨逃逸量 PPm ≤2.28 设计条件 3 SO2/SO3 转化率 ％ ≤1 设计条件 4 烟道阻力 Pa ≤350 ≤800 ≤1000 2 层催化剂 3 层催化剂 5 NH3 消耗量 kg/h ≤300 BRL（额定负荷，两台炉） 6 纯氨蒸发用耗汽量 kg/h ≤270 BRL（额定负荷） 二、设备及系统 SCR 区烟气脱硝系统包括： · 烟气系统； · 催化剂； · 催化剂吹灰系统； · 还原剂注入系统。 2.1 烟气系统 烟气系统包括省煤器出口烟道到 SCR 反应器入口、SCR 反应器以及SCR 反应器出口到空气预热器进口烟道，包含支吊架、膨胀节、保温、外护板等部件。 2.1.1 烟道 系统烟道包括省煤器出口烟道到 SCR 反应器入口、SCR 反应器出口到空气预热器进口烟道。包含支吊架、出口烟道膨胀节、保温、外护板等部件。 SCR 入口烟道（从省煤器出口烟道到 SCR 反应器入口）截面为 2200x13480mm（垂直段）/7900x13480mm（反应器入口段），SCR 出口烟道（从 SCR 反应器出口到空预器入口烟道）截面为 3350x8000mm。烟道壁厚按 6mm 设计，烟道内烟气流速不超过 15m/s。 2.1.2 SCR 反应器 SCR 反应器布置在锅炉炉后送、一次风机构架上方。反应器设计成烟气竖直向下流动，反应器入口设气流...
