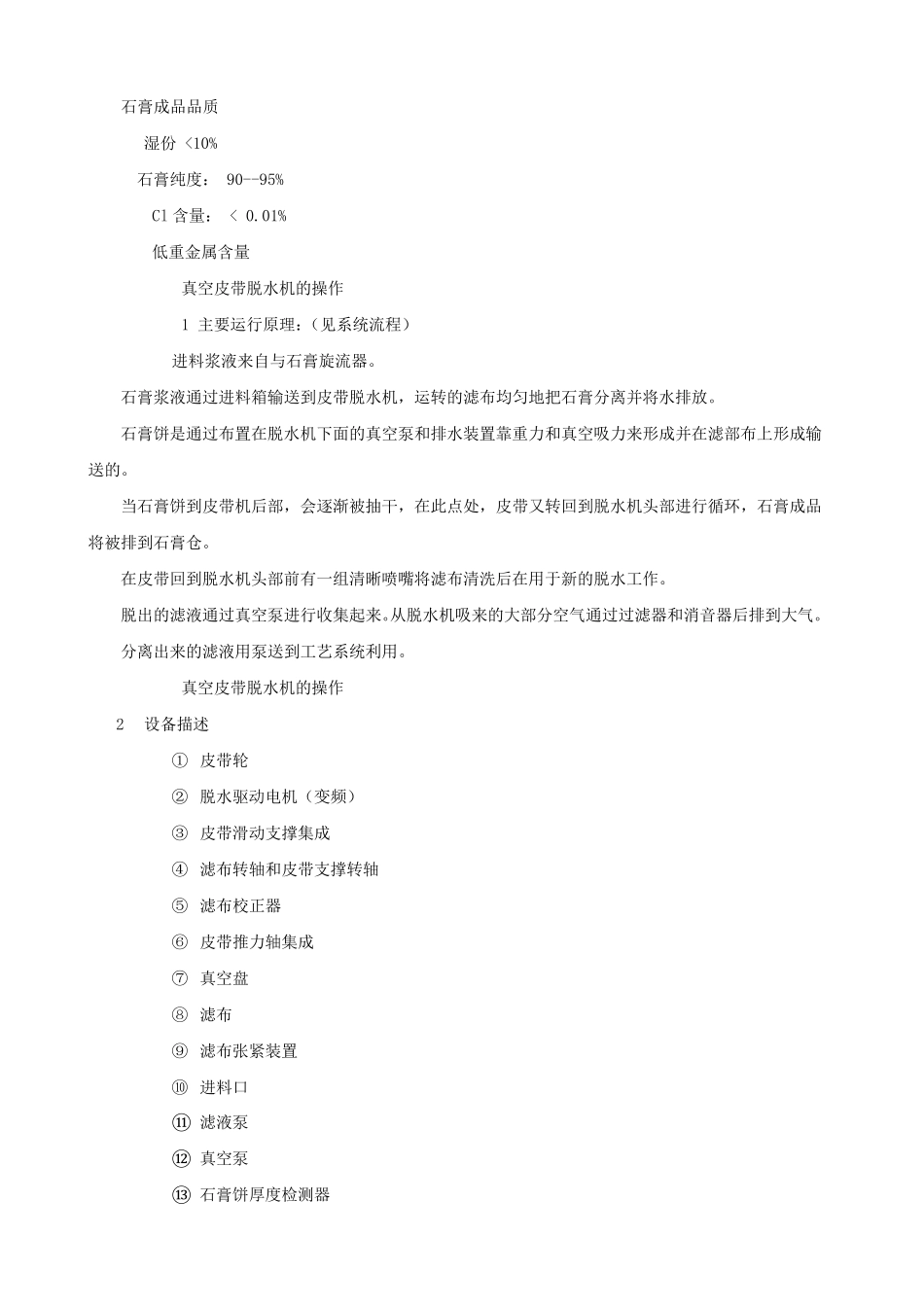

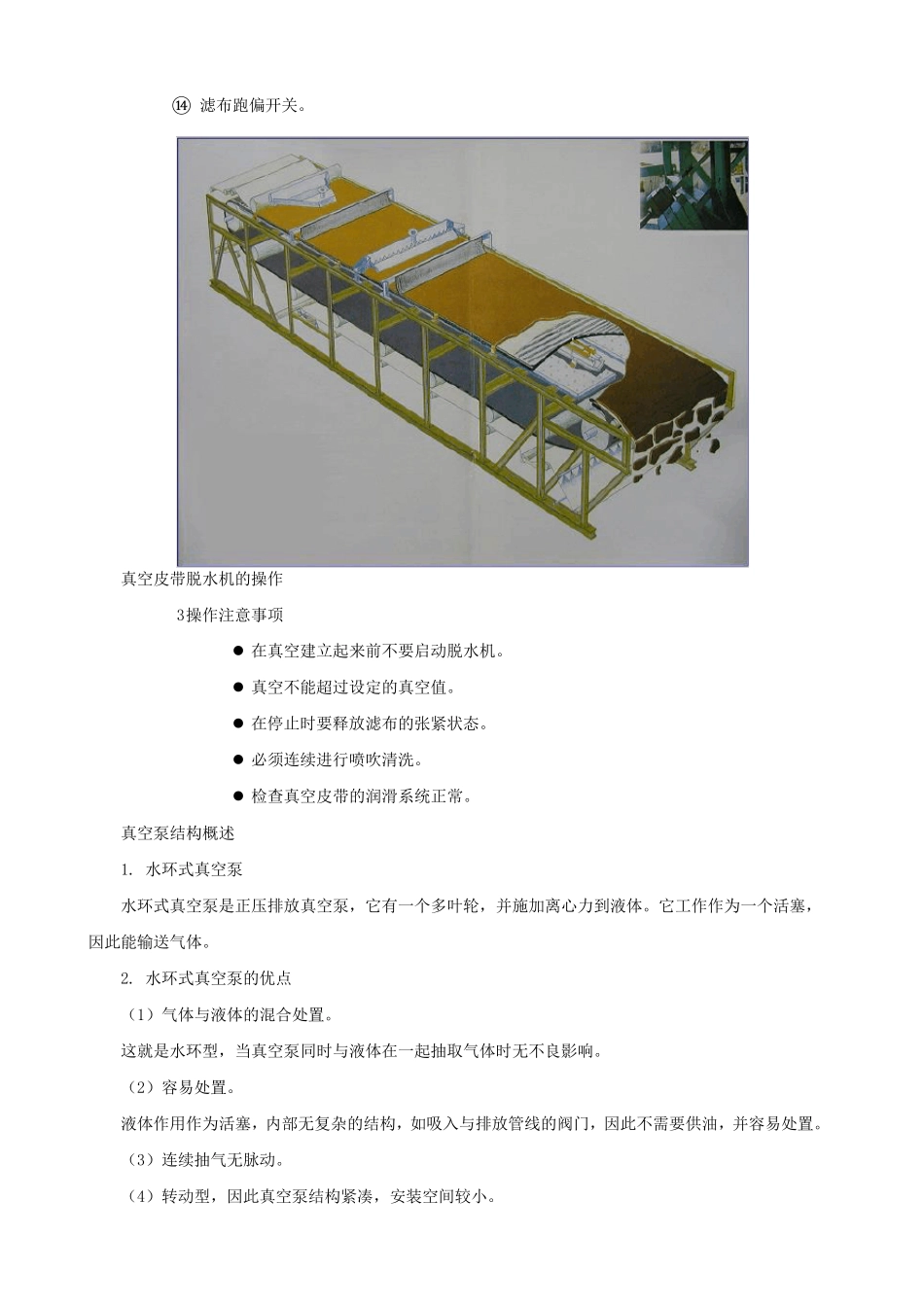

脱硫石膏脱水及废水处理系统 （9 月1 6 -3 0 日） 一、石膏脱水系统概述： 石膏脱水系统为一、二期4×600MW 机组脱硫装置公用。 一、二期脱硫系统共设计两套真空皮带脱水机，每台处理量按 2×600MW 机组 BMCR 工况下燃用设计煤时 150%的的石膏浆液量考虑，并满足燃用校核煤时石膏浆液量要求。 石膏脱水系统由石膏浆液输送系统、石膏脱水系统、滤液水系统、废水给料系统等组成。 流程：吸收塔的密度达到设定值时，石膏浆液经石膏排出泵打至石膏旋流器浓缩分离后，底流浓浆送到石膏浆液缓冲箱中，当石膏浆液缓冲箱达到一定液位后，自流至运行的真空皮带机进行第二级脱水。 石膏旋流器溢流浆液、真空皮带脱水机的滤液、废水旋流站底流、废水给料箱溢流、真空皮带脱水机滤布冲洗水回水及脱水机地漏水一起汇入滤液水箱，通过滤液水泵打回吸收塔作为吸收塔补水。一、二期石膏脱水系统共用一个石膏浆液缓冲箱。 石膏旋流器部分溢流收集到废水给料箱中，通过废水给料泵和废水旋流器再次分离，溢流送至废水处理系统。 石膏浆液脱水后产生含水率小于10%的石膏经石膏皮带输送机送至石膏库中储存。每台脱水机设有一台环型水封式真空泵（全套包括：真空泵、电机、联轴节、气液分离箱、法兰及联接件等）。 滤布冲洗水系统（包括箱体、泵、管道、阀门等）：滤布冲洗水箱两台脱水机共用一个，石膏饼冲洗水直 接取 至工艺 水管道、滤布冲洗水泵两运一备 ，用于清 洗滤布并作为皮带的密封水和润 滑 水。 设有混 凝 土 结 构 石膏库一座 ，库的容 积 满足 4×600MW 机组 BMCR 工况下 3 天 的石膏贮 量 二、真空皮带脱水机滤饼厚 度控 制 调 节目 的：控 制 石膏浆液的过程流量 。 控 制 方 法： 为了 保 持 滤饼稳 定的厚 度，皮带脱水机的速 度根 据 厚 度传 感 器检 测 在 皮带脱水机上 的滤饼厚 度通过脱水机的驱 动 动 力 变 频 器来 加 以 调 整 和控 制 。 滤布清 洗水箱水位控 制 调 节目 的： 控 制 滤布清 洗水箱的水位。 控 制 方 法： 从 真空泵来 的密封水将 被 注 入滤布清 洗水箱，任 何 时候 此 水箱的溢流水将 溢流至滤液水箱。当滤布清 洗水箱水位降 低 时，工业 水将 予 以 补充 。 石 膏 成 品 品 质 湿 份 <10% 石 膏 纯 度 ： 90--95% Cl 含 量 ： < 0.01% 低 重 金 属 含 量 真 空 ...
