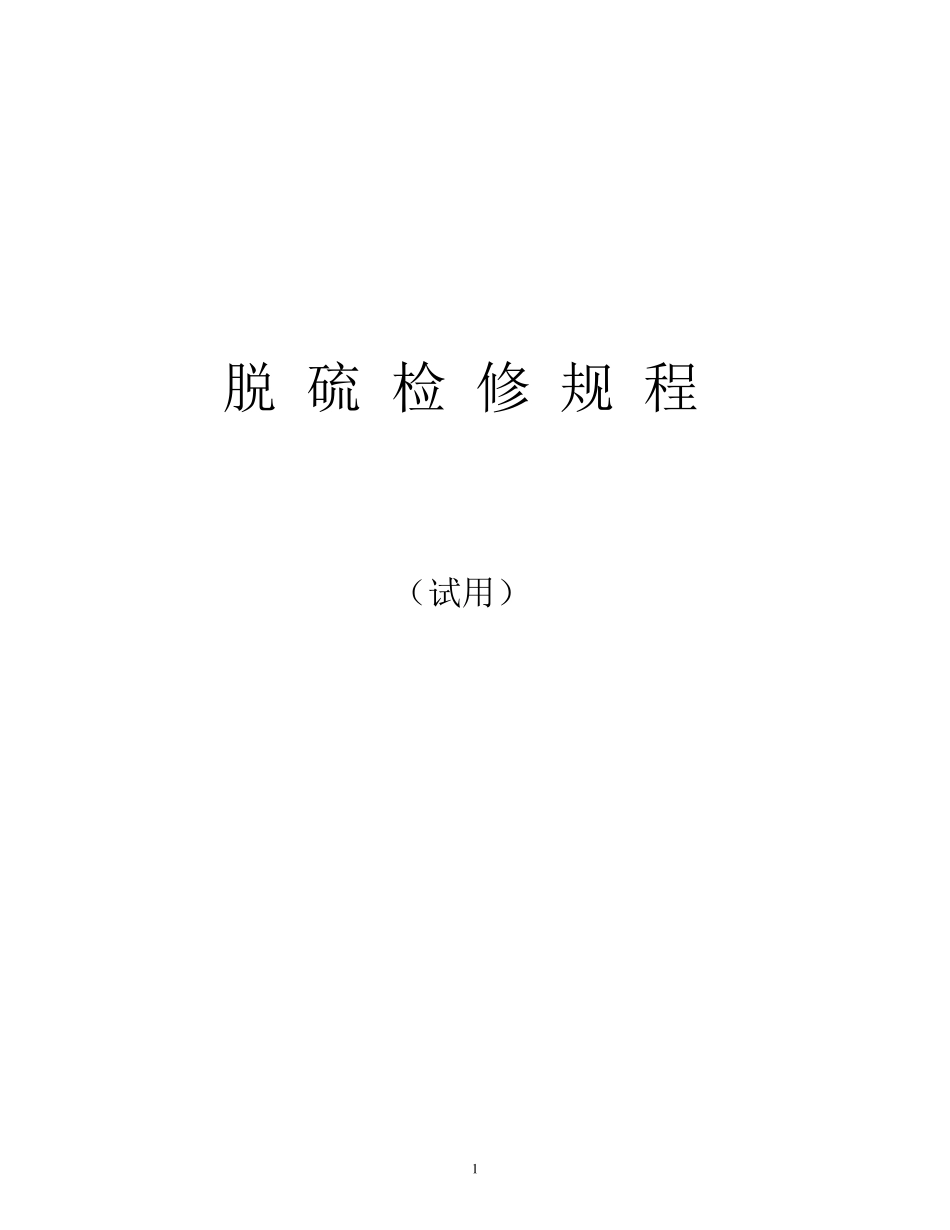

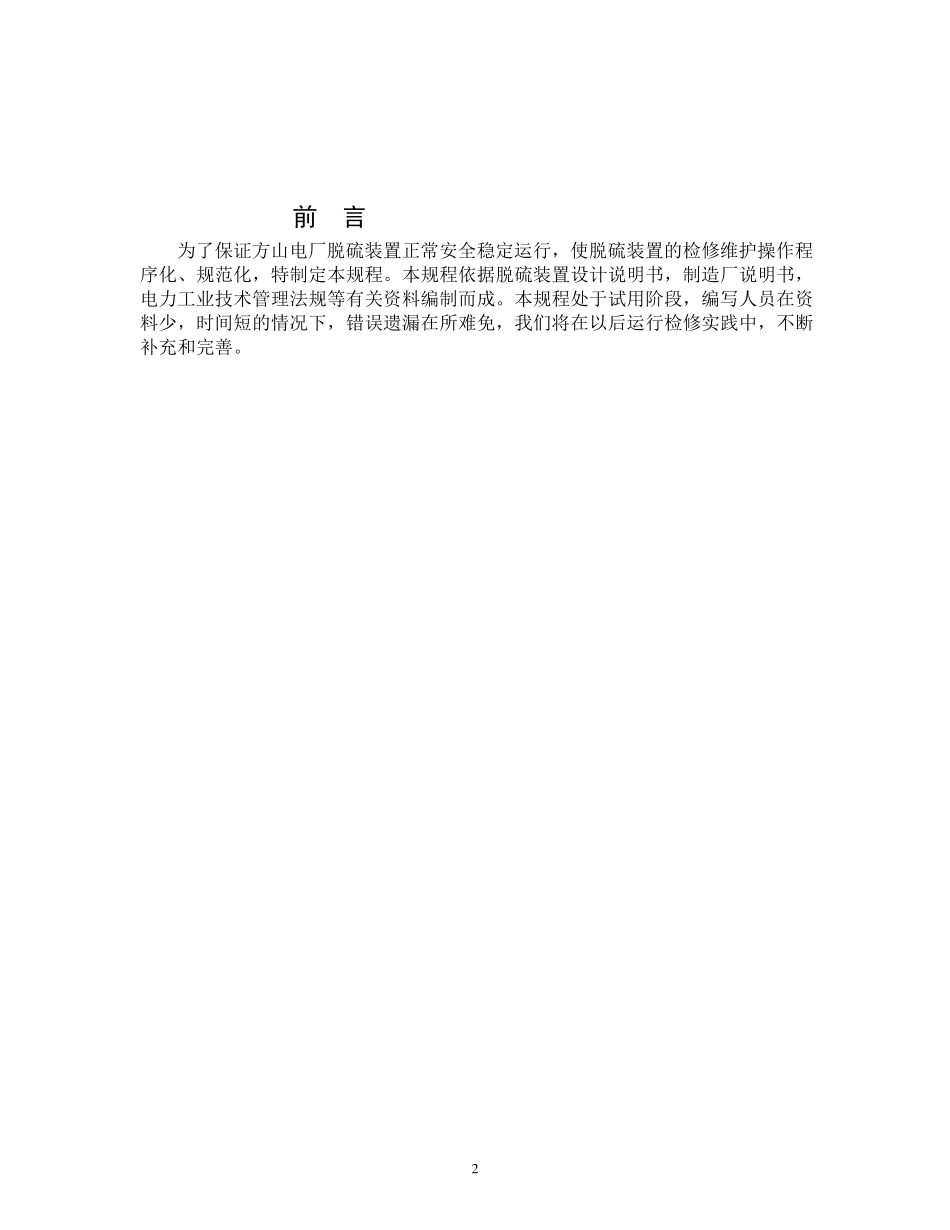

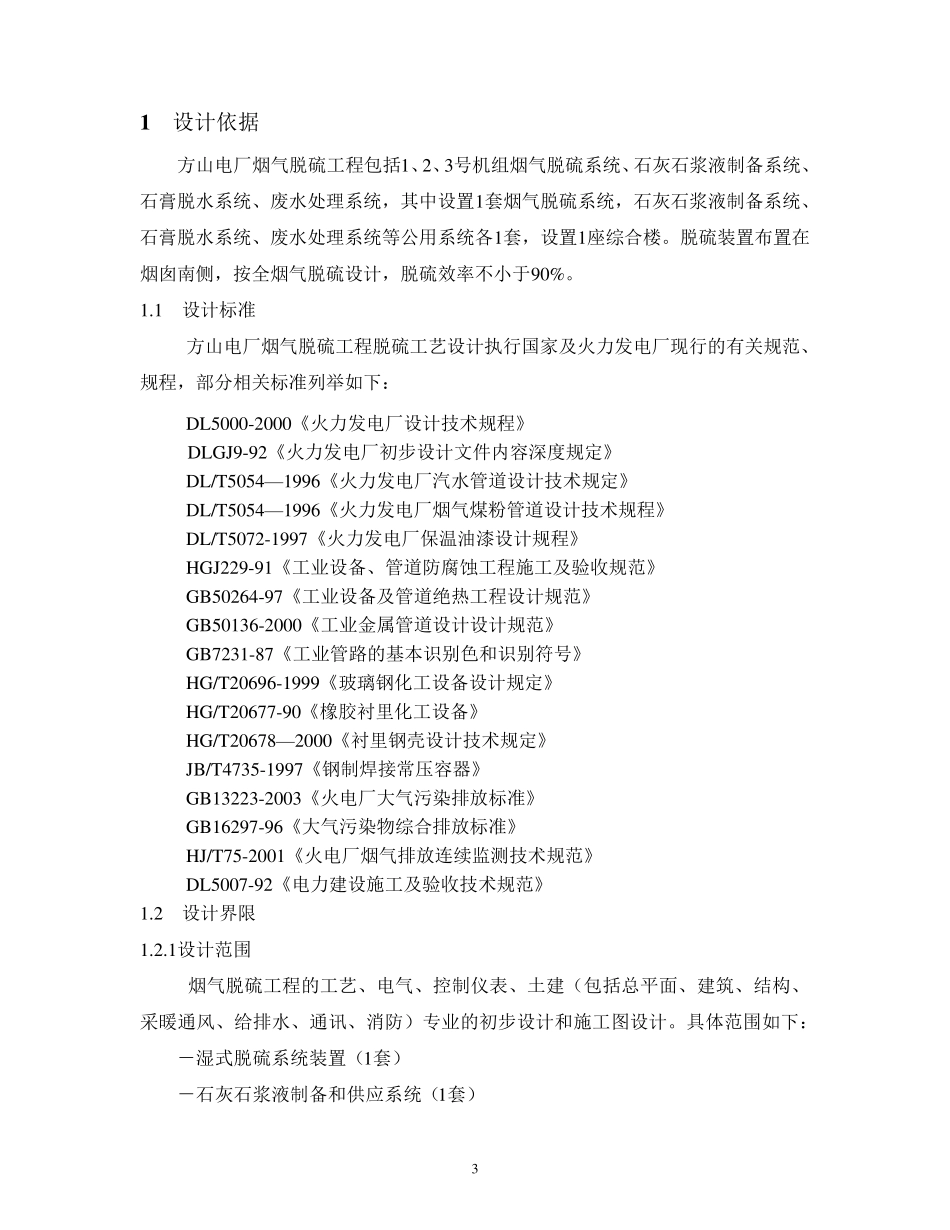

1 脱 硫 检 修 规 程 （试用） 2 前 言 为了保证方山电厂脱硫装置正常安全稳定运行，使脱硫装置的检修维护操作程序化、规范化，特制定本规程。本规程依据脱硫装置设计说明书，制造厂说明书，电力工业技术管理法规等有关资料编制而成。本规程处于试用阶段，编写人员在资料少，时间短的情况下，错误遗漏在所难免，我们将在以后运行检修实践中，不断补充和完善。 3 1 设计依据 方山电厂烟气脱硫工程包括1、2、3号机组烟气脱硫系统、石灰石浆液制备系统、石膏脱水系统、废水处理系统，其中设置1套烟气脱硫系统，石灰石浆液制备系统、石膏脱水系统、废水处理系统等公用系统各1套，设置1座综合楼。脱硫装置布置在烟囱南侧，按全烟气脱硫设计，脱硫效率不小于90%。 1.1 设计标准 方山电厂烟气脱硫工程脱硫工艺设计执行国家及火力发电厂现行的有关规范、规程，部分相关标准列举如下： DL 5000-2000《火力发电厂设计技术规程》 DL GJ9-92《火力发电厂初步设计文件内容深度规定》 DL /T 5054—1996《火力发电厂汽水管道设计技术规定》 DL /T 5054—1996《火力发电厂烟气煤粉管道设计技术规程》 DL /T 5072-1997《火力发电厂保温油漆设计规程》 HGJ229-91《工业设备、管道防腐蚀工程施工及验收规范》 GB50264-97《工业设备及管道绝热工程设计规范》 GB50136-2000《工业金属管道设计设计规范》 GB7231-87《工业管路的基本识别色和识别符号》 HG/T 20696-1999《玻璃钢化工设备设计规定》 HG/T 20677-90《橡胶衬里化工设备》 HG/T 20678—2000《衬里钢壳设计技术规定》 JB/T 4735-1997《钢制焊接常压容器》 GB13223-2003《火电厂大气污染排放标准》 GB16297-96《大气污染物综合排放标准》 HJ/T 75-2001《火电厂烟气排放连续监测技术规范》 DL 5007-92《电力建设施工及验收技术规范》 1.2 设计界限 1.2.1设计范围 烟气脱硫工程的工艺、电气、控制仪表、土建（包括总平面、建筑、结构、采暖通风、给排水、通讯、消防）专业的初步设计和施工图设计。具体范围如下： －湿式脱硫系统装置（1套） －石灰石浆液制备和供应系统（1套） 4 －石膏浆液脱水系统（1套） －脱硫废水处理系统（1套） －事故浆液罐系统（1套） －工艺水供应系统 －电气系统 －仪表与控制系统 －土建工程 供方同时还负责烟气脱硫工程工艺系统的接口设计。 1.2.2 设计接口 －烟气 入口：原烟气从主烟道引出。从引出点开始的所...
