脱硫装置设备安装监理实施细则

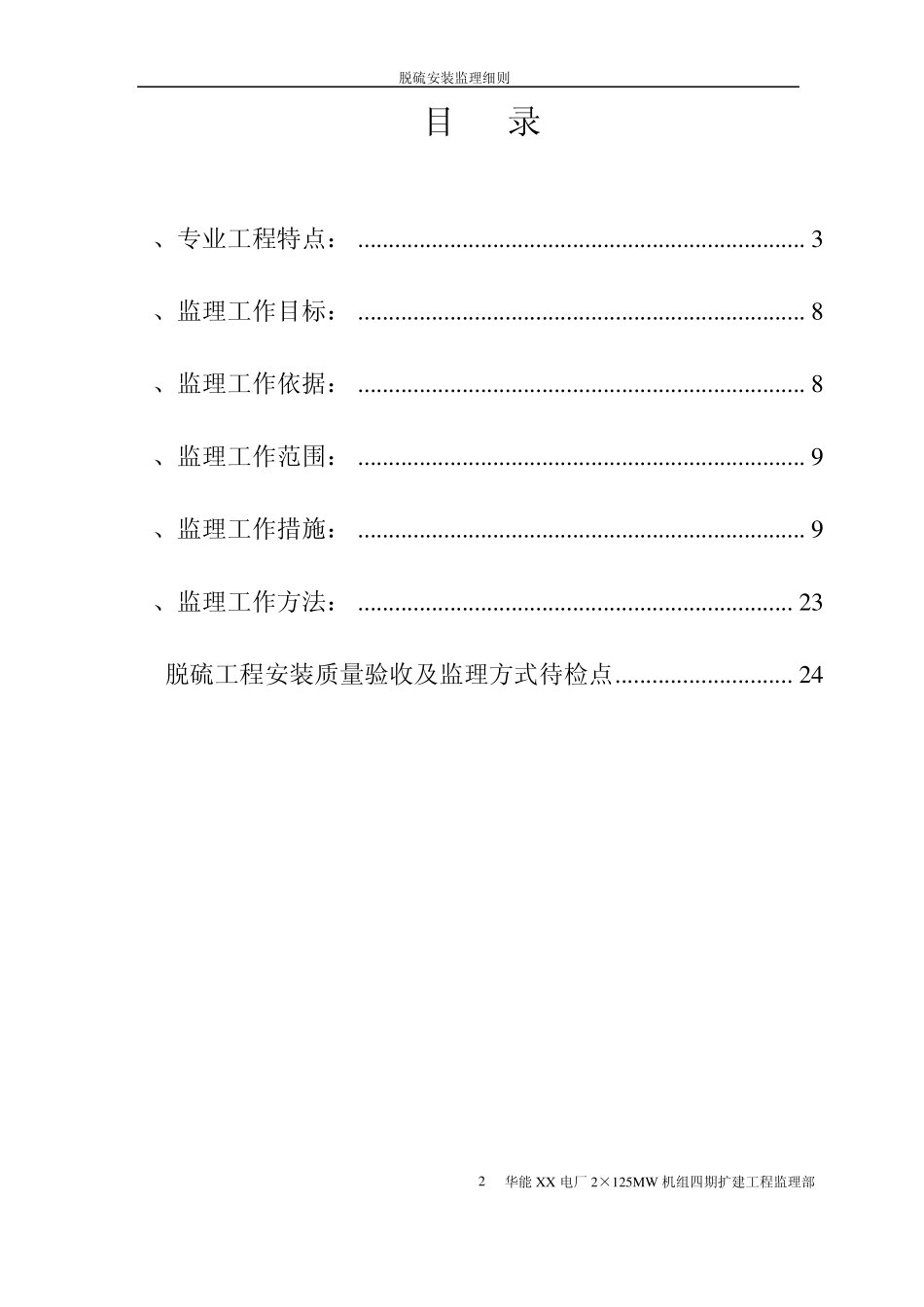

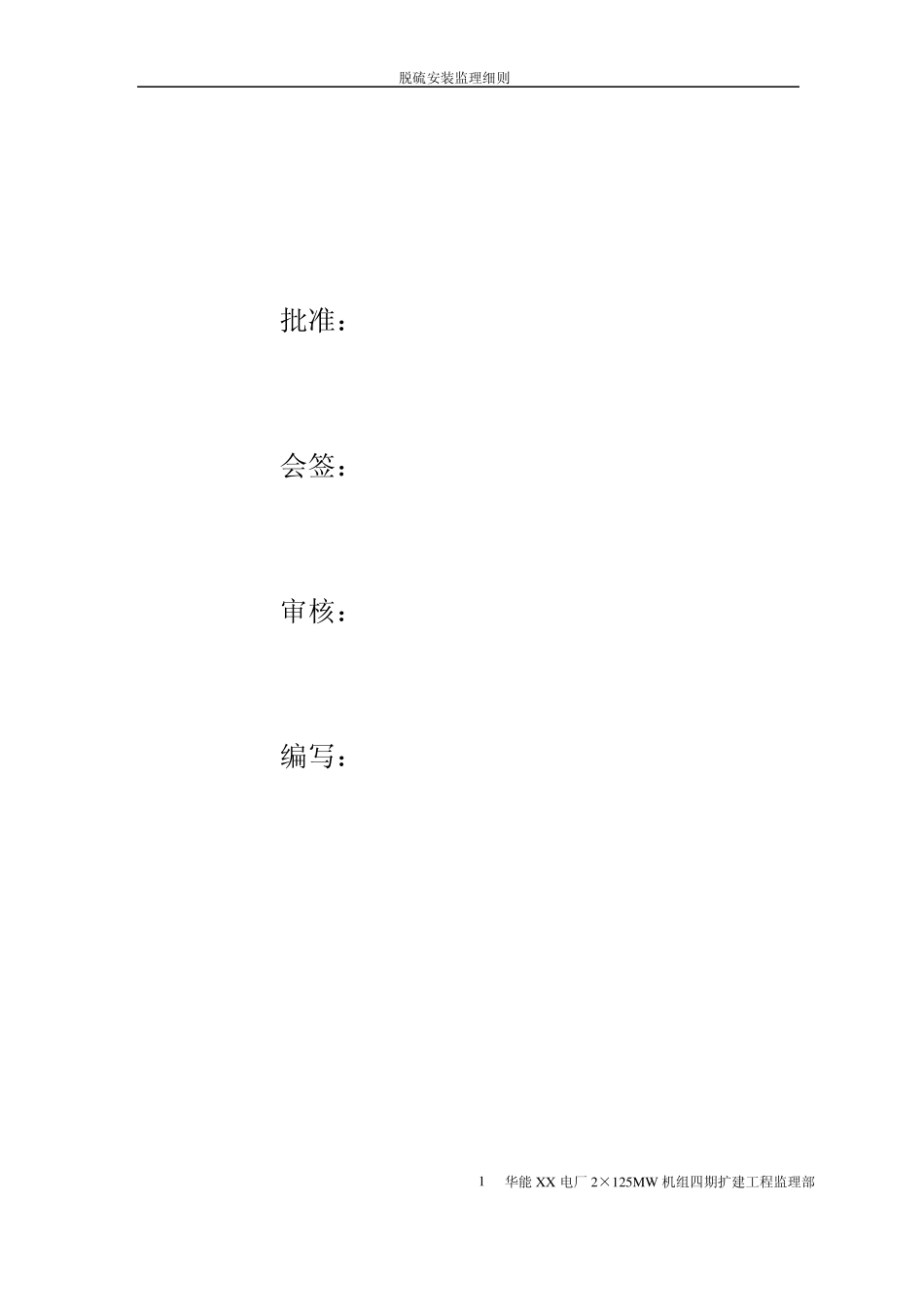

XX 火电厂2× 125MW 机组扩建工程 烟气脱硫装置工艺设备 安装监理实施细则 XX 监理有限公司 XX 电厂项目监理部 2011 年 09 月 01 日 现行版本 A 修改状态 0 脱硫安装监理细则 华能XX电厂2×125MW 机组四期扩建工程监理部 1 批准： 会签： 审核： 编写： 脱硫安装监理细则 华能XX电厂2×125MW 机组四期扩建工程监理部 2 目 录 1、专业工程特点： ......................................................................... 3 2、监理工作目标： ......................................................................... 8 3、监理工作依据： ......................................................................... 8 4、监理工作范围： ......................................................................... 9 5、监理工作措施： ......................................................................... 9 6、监理工作方法： ....................................................................... 23 7.脱硫工程安装质量验收及监理方式待检点 ............................. 24 脱硫安装监理细则 华能XX电厂2×125MW 机组四期扩建工程监理部 3 1、专业工程特点： XX火电厂2×125MW机组扩建工程烟气脱硫系统设计为二炉共用一塔，为满足环保要求脱硫设备成套设计、供货、安装单位均为北京博奇公司；本工程采用了全烟气湿法石灰石-石膏法脱硫工艺，脱硫效率不低于96%，FGD装置可用率不小于 98%，脱硫系统设置了 100%旁路烟道；废水处理系统和事故浆液排放系统采用二炉配一套方式。烟气脱硫装置包括烟气系统；吸收塔系统；石灰石浆液制备系统；石膏脱水和贮存系统；事故浆液排放系统；公用系统、废水处理系统；电气、热工控制系统等。 1.1烟气系统包括烟道、烟气换热器（GGH）、调增压风机、挡板等，为保证锅炉在烟气脱硫装置非正常状态时的运行，FGD系统设有烟气旁路系统。 1.2吸收塔系统包括吸收塔本体、循环泵、氧化风机、除雾器等。吸收塔采用钢制喷淋空塔，为园筒形结构，塔下部为浆液池，浆液池中布置有浆液搅拌器和氧化空气分布管。每个吸收塔配有三台浆液循环泵，每台循环泵对应一层浆液喷淋层，每一喷淋层布置有若干碳化硅高效螺旋雾化喷嘴。每个吸收塔配有氧化风机，吸收塔布置有两级除雾器，除雾器的清洗用水为工艺水。吸收塔内部的防腐推荐...
