腔体结构设计规范

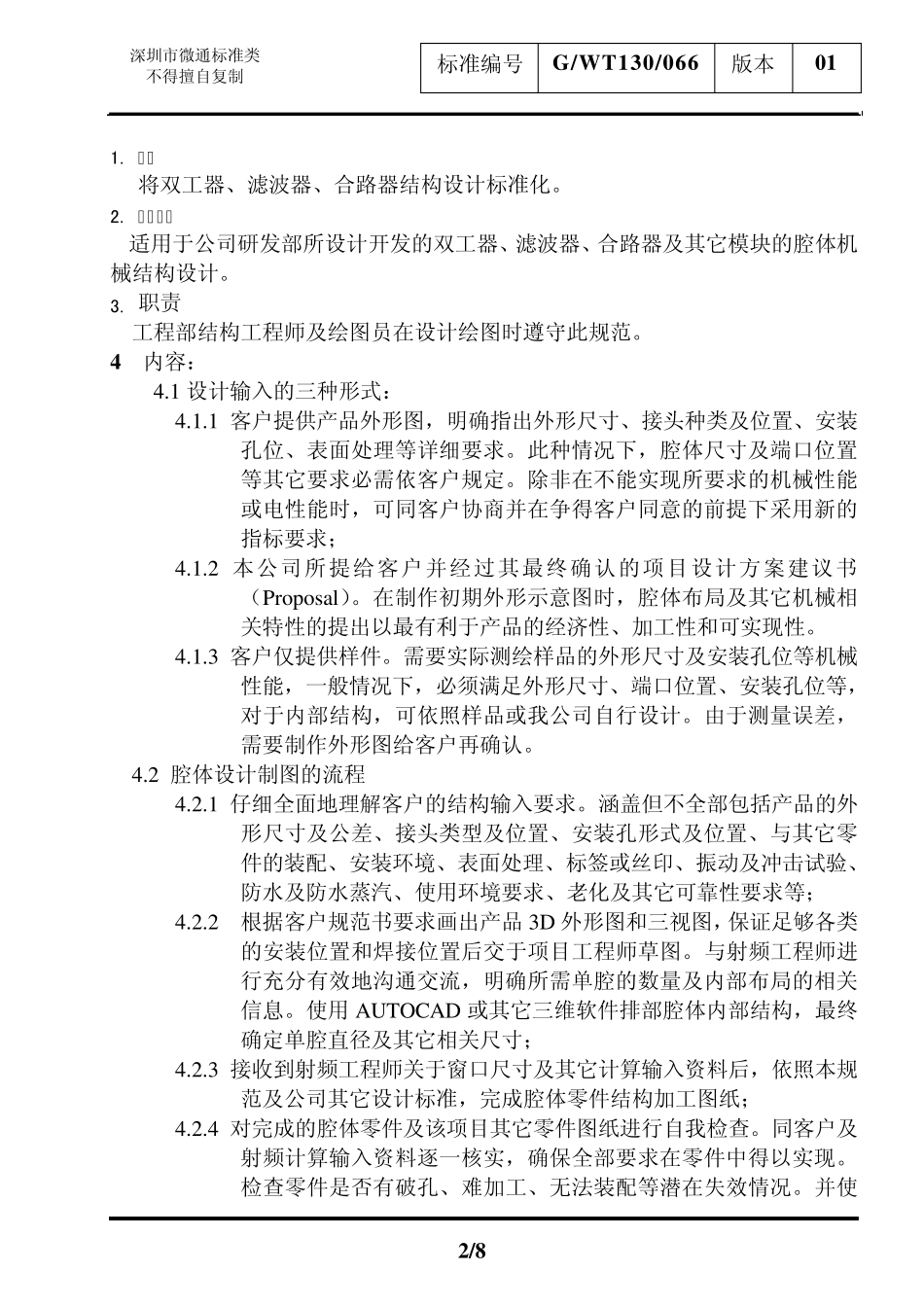

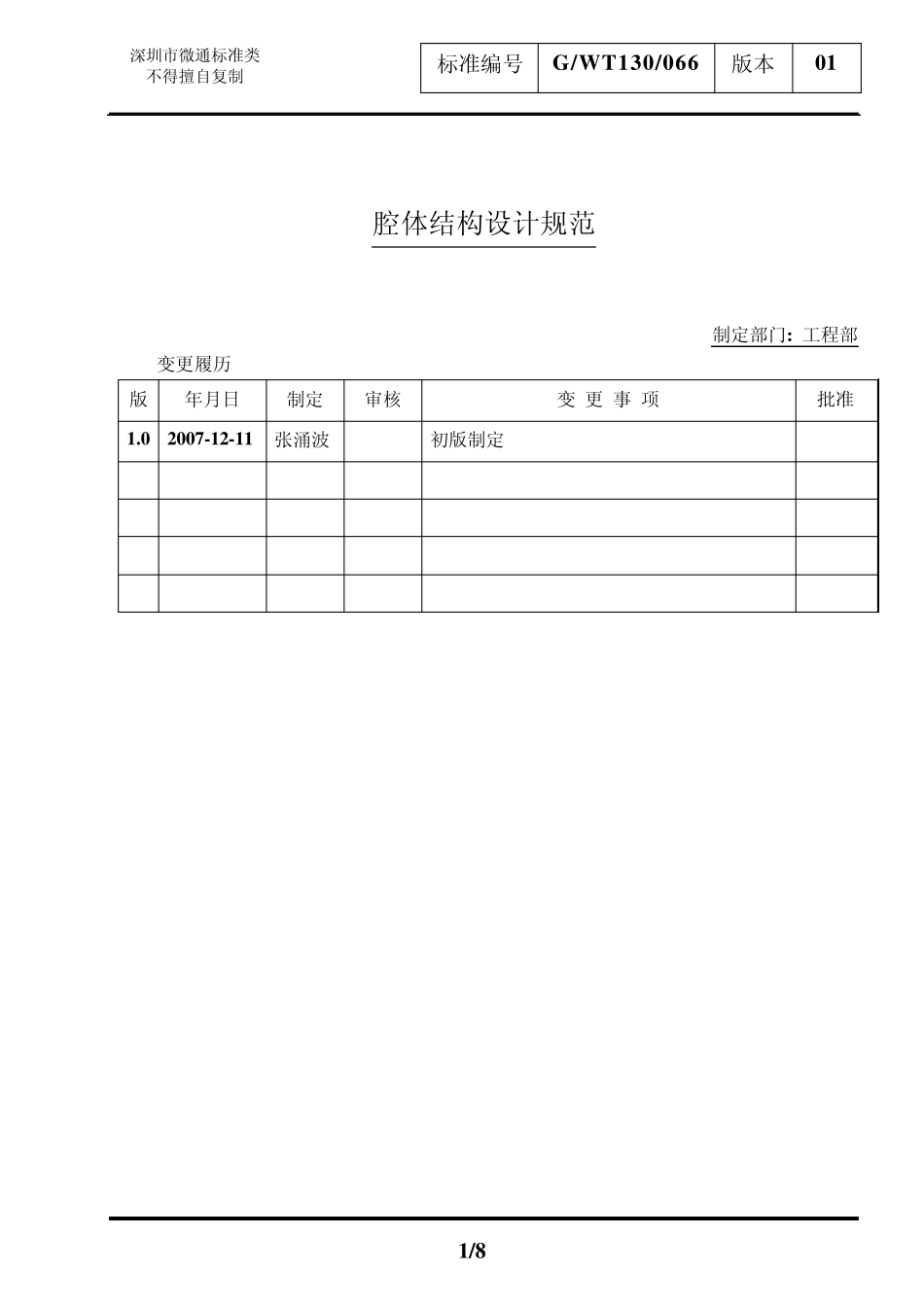

标准编号 G/W T130/066 版本 01 1/8 深圳市微通标准类 不得擅自复制 腔体结构设计规范 制定部门: 工程部 变更履历 版 年月日 制定 审核 变 更 事 项 批准 1.0 2007-12-11 张涌波 初版制定 标准编号 G/W T130/066 版本 01 2/8 深圳市微通标准类 不得擅自复制 1. 目的 将双工器、滤波器、合路器结构设计标准化。 2. 适用范围 适用于公司研发部所设计开发的双工器、滤波器、合路器及其它模块的腔体机械结构设计。 3. 职责 工程部结构工程师及绘图员在设计绘图时遵守此规范。 4 内容： 4.1 设计输入的三种形式： 4.1.1 客户提供产品外形图，明确指出外形尺寸、接头种类及位置、安装孔位、表面处理等详细要求。此种情况下，腔体尺寸及端口位置等其它要求必需依客户规定。除非在不能实现所要求的机械性能或电性能时，可同客户协商并在争得客户同意的前提下采用新的指标要求； 4.1.2 本公司所提给客户并经过其最终确认的项目设计方案建议书（Proposal）。在制作初期外形示意图时，腔体布局及其它机械相关特性的提出以最有利于产品的经济性、加工性和可实现性。 4.1.3 客户仅提供样件。需要实际测绘样品的外形尺寸及安装孔位等机械性能，一般情况下，必须满足外形尺寸、端口位置、安装孔位等，对于内部结构，可依照样品或我公司自行设计。由于测量误差，需要制作外形图给客户再确认。 4.2 腔体设计制图的流程 4.2.1 仔细全面地理解客户的结构输入要求。涵盖但不全部包括产品的外形尺寸及公差、接头类型及位置、安装孔形式及位置、与其它零件的装配、安装环境、表面处理、标签或丝印、振动及冲击试验、防水及防水蒸汽、使用环境要求、老化及其它可靠性要求等； 4.2.2 根据客户规范书要求画出产品 3D 外形图和三视图，保证足够各类的安装位置和焊接位置后交于项目工程师草图。与射频工程师进行充分有效地沟通交流，明确所需单腔的数量及内部布局的相关信息。使用 AUTOCAD 或其它三维软件排部腔体内部结构，最终确定单腔直径及其它相关尺寸； 4.2.3 接收到射频工程师关于窗口尺寸及其它计算输入资料后，依照本规范及公司其它设计标准，完成腔体零件结构加工图纸； 4.2.4 对完成的腔体零件及该项目其它零件图纸进行自我检查。同客户及射频计算输入资料逐一核实，确保全部要求在零件中得以实现。检查零件是否有破孔、难加工、无法装配等潜在失效情况。并使标准编号 G/W T130/066 版本 01...
