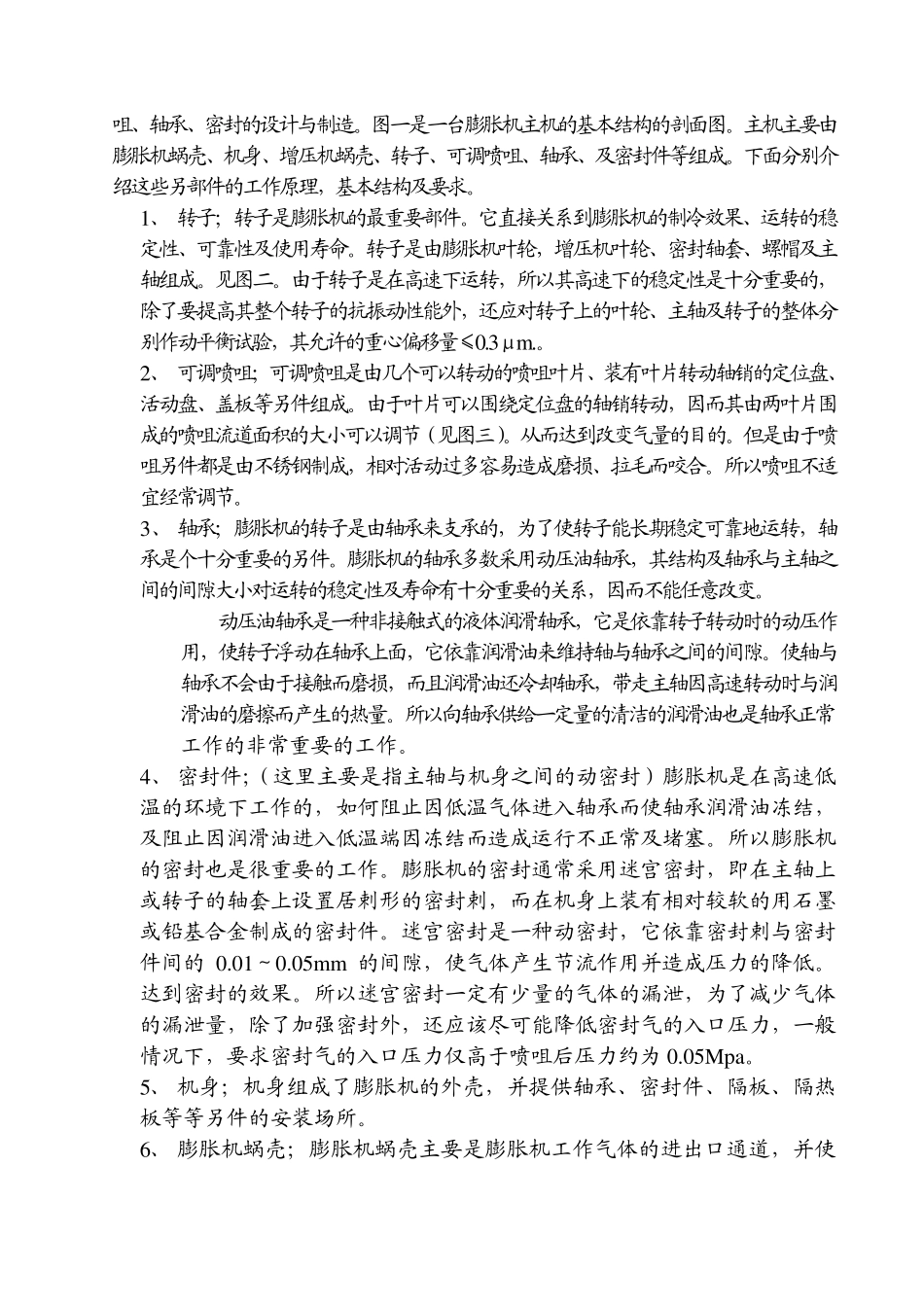

透平膨胀机培训资料 一、 膨胀机的工作原理 工作原理 透平膨胀机是空气分离设备及天然气（石油气）液化分离设备和低温粉碎设备等获取冷量所必需的关键部机，是保证整套设备稳定运行的心心脏。其主要原理是利用有一定压力的气体在透平膨胀机内进行绝热膨胀对外做功而消耗气体本身的内能，从而使气体自身强烈地冷却而达到制冷的目的。透平膨胀机输出的能量由同轴的增压机、发电机回收或制动风机、油等消耗。 膨胀机主要是被用来生产冷量造成低温，其工作的对象主要是气体。当气体具有一定的压力和温度时。就具有一定的能量，即由压力而体现的势能与由温度所体现的动能。这两种能量总称为内能，而膨胀机主要的作用是利用气体通过膨胀机的过程中的内能降低并对外输出功。并由于气体内能的降低并对外输出功使气体的压力和温度大幅度降低从而达到制冷与降温的目的。 膨胀机主要的工作是在喷咀及叶轮中完成。喷咀是一种由多个精心设计的叶片所组成的喷射通道（即喷咀流道）。当高压的气体通过喷咀流道时，由于喷射作用使气体的速度迅速上升并可达到音速。而气体的压力和温度则很快下降。从而达到降温的目的。 叶轮则是接受从喷咀出来的高速气体，由于喷咀出来的气体其速度达到或超过音速，而且温度已经大幅度降低，当高速气体冲击叶轮的叶片时，使叶轮高速转动。叶轮是一个由多个叶片所组成轮子，气体从半径方向流入，而从与主轴轴线平行方向流出，称为径轴流叶轮。叶轮中每两个叶片围成一个通道。叶轮的通道是经过精心的设计，而且是渐渐扩大的。当高速、低温的气体通过叶轮通道时，由于高速转动。使气体的速度很快下降，同时气体在不断变大的通道中流动时压力也进一步下降，因为压力与速度下降使气体的内能的降低，这样气体温度进一步大幅度降低。从而达到降温与制冷的目的。由于膨胀机轮子的飞速转动，带动了与膨胀机轮子在同一轴上另一端的增压机叶轮的转动，增压机叶轮的转动压缩了通过增压机叶轮气体，增压机叶轮不仅压缩了气体，利用了膨胀发出的功率，而且也控制了膨胀机的转速。 由于膨胀机中气体通过的时间极短，来不及与周围环境交换热量所以可以认为它是在接近绝热等熵的条件下工作的。因而具有很高的绝热效率。 二、 膨胀机主机的结构与主要另部件 膨胀机是一种高速转动的机械，为了保证它的效率与可靠性，必须特别注重其叶轮、喷咀、轴承、密封的设计与制造。图一是一台膨胀机主机的基本结构的剖面图。主机主要由膨胀机蜗壳、机...
