自制PCB版用覆铜板制作电路板七种方法

自制PCB版用覆铜板制作电路板七种方法_第1页
1/9
自制PCB版用覆铜板制作电路板七种方法_第2页
2/9
自制PCB版用覆铜板制作电路板七种方法_第3页
3/9

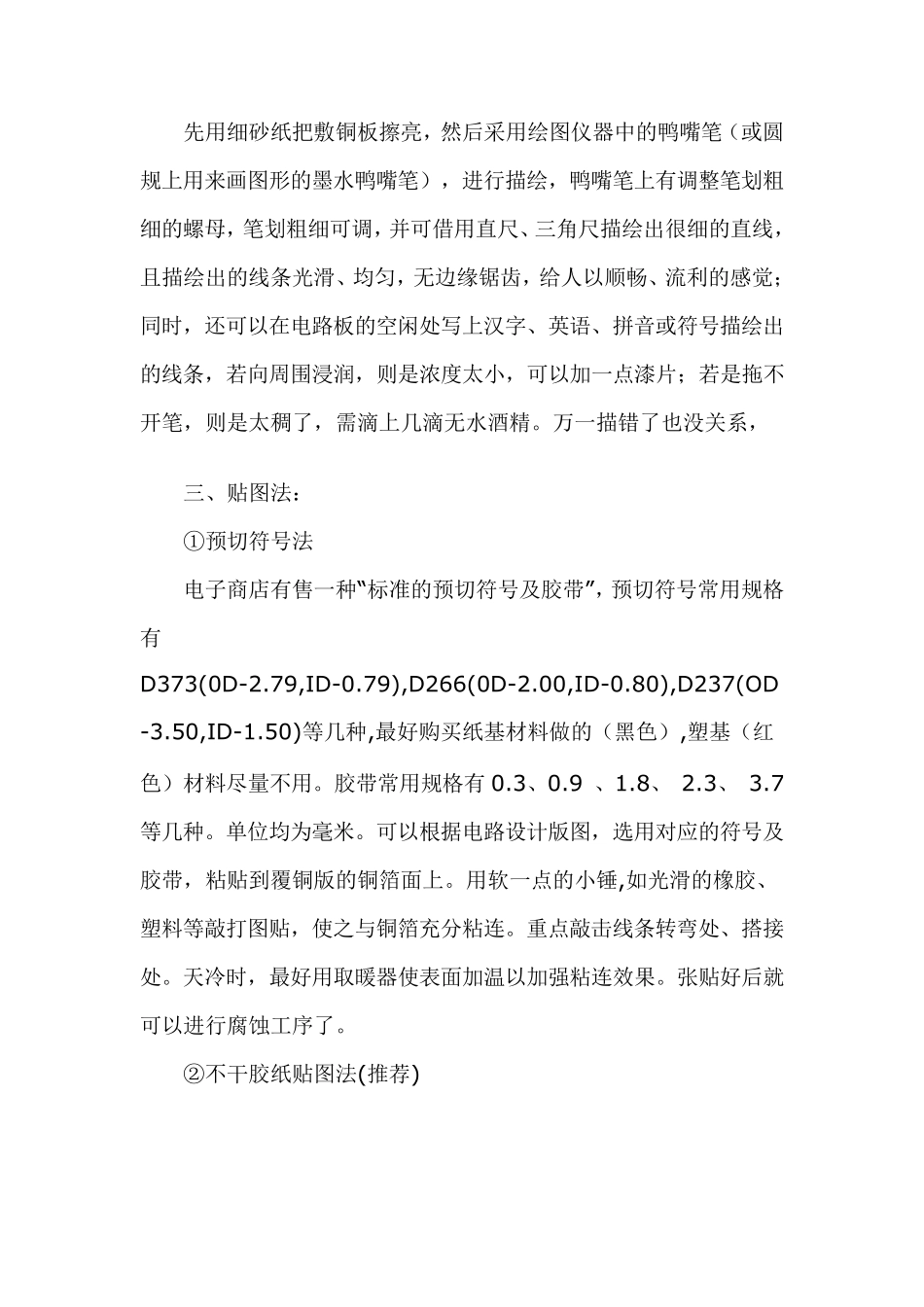

自制PCB 版--用覆铜板制作电路板七种方法 一、雕刻法: 此法最直接。将设计好的铜箔图形用复写纸,复写到覆铜板铜箔面,使用钢锯片磨制的特殊雕刻刀具,直接在覆铜板上沿着铜箔图形的边缘用力刻画,尽量切割到深处,然后再撕去图形以外不需要的铜箔,再用手电钻打孔就可以了。此法的关键是:刻画的力度要够;撕去多余铜箔要从板的边缘开始,操作的好时,可以成片的逐步撕去,可以使用小的尖嘴钳来完成这个步骤。一些小电路实验版适合用此法制作。 二、手工描绘法: 就是用笔直接将印刷图形画在覆铜板上,然后再进行化学腐蚀等步骤。此法看似简单,实际操作起来很不容易!现在的电子元件体积小,引脚间距更小(毫米量级),铜箔走线也同样细小,而且画上去的线条还很难修改,要画好这样的板就完全看你的笔头工夫了。经验是:“颜料”和画笔的选用都很关键。我自己曾经用红色指甲油装在医用注射器中,描绘电路板,效果不错,但针头的尖端要适当加工;也有人介绍用漆片溶于无水酒精中,使用鸭嘴笔勾画,具体方法如下: 将漆片(即虫胶,化工原料店有售)一份,溶于三份无水酒精中,并适当搅拌,待其全部溶解后,滴上几滴医用紫药水(龙胆紫),使其呈现一定的颜色,搅拌均匀后,即可作为保护漆用来描绘电路板。 先用细砂纸把敷铜板擦亮,然后采用绘图仪器中的鸭嘴笔(或圆规上用来画图形的墨水鸭嘴笔),进行描绘,鸭嘴笔上有调整笔划粗细的螺母,笔划粗细可调,并可借用直尺、三角尺描绘出很细的直线,且描绘出的线条光滑、均匀,无边缘锯齿,给人以顺畅、流利的感觉;同时,还可以在电路板的空闲处写上汉字、英语、拼音或符号描绘出的线条,若向周围浸润,则是浓度太小,可以加一点漆片;若是拖不开笔,则是太稠了,需滴上几滴无水酒精。万一描错了也没关系, 三、贴图法: ①预切符号法 电子商店有售一种“标准的预切符号及胶带”,预切符号常用规格有 D373(0D-2.79,ID-0.79),D266(0D-2.00,ID-0.80),D237(OD-3.50,ID-1.50)等几种,最好购买纸基材料做的(黑色),塑基(红色)材料尽量不用。胶带常用规格有 0.3、0.9 、1.8、 2.3、 3.7等几种。单位均为毫米。可以根据电路设计版图,选用对应的符号及胶带,粘贴到覆铜版的铜箔面上。用软一点的小锤,如光滑的橡胶、塑料等敲打图贴,使之与铜箔充分粘连。重点敲击线条转弯处、搭接处。天冷时,最好用取暖器使表面加温以加强粘连效果。张贴好后就可以进行腐蚀工序了。 ②不干胶纸贴图法(...
