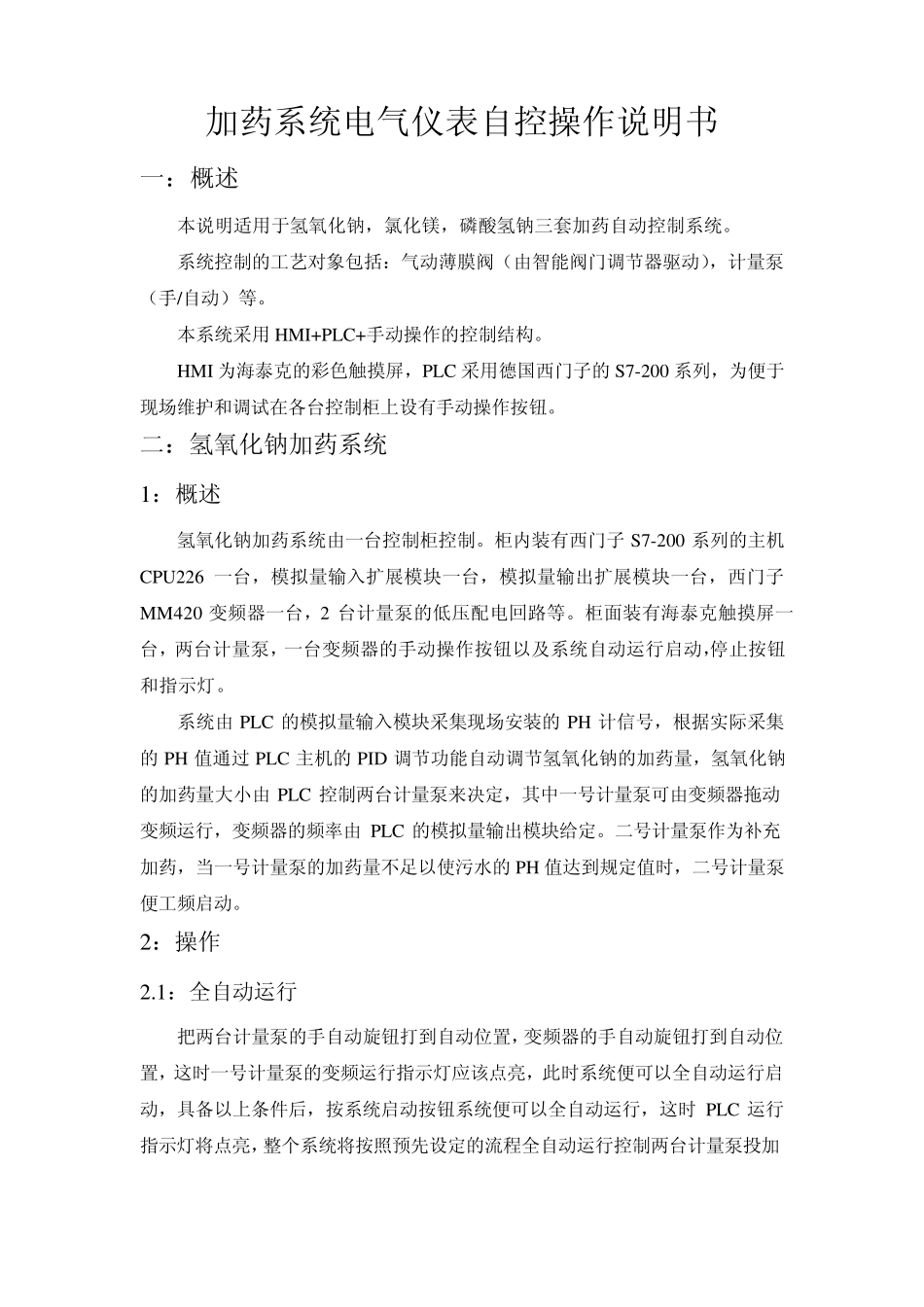

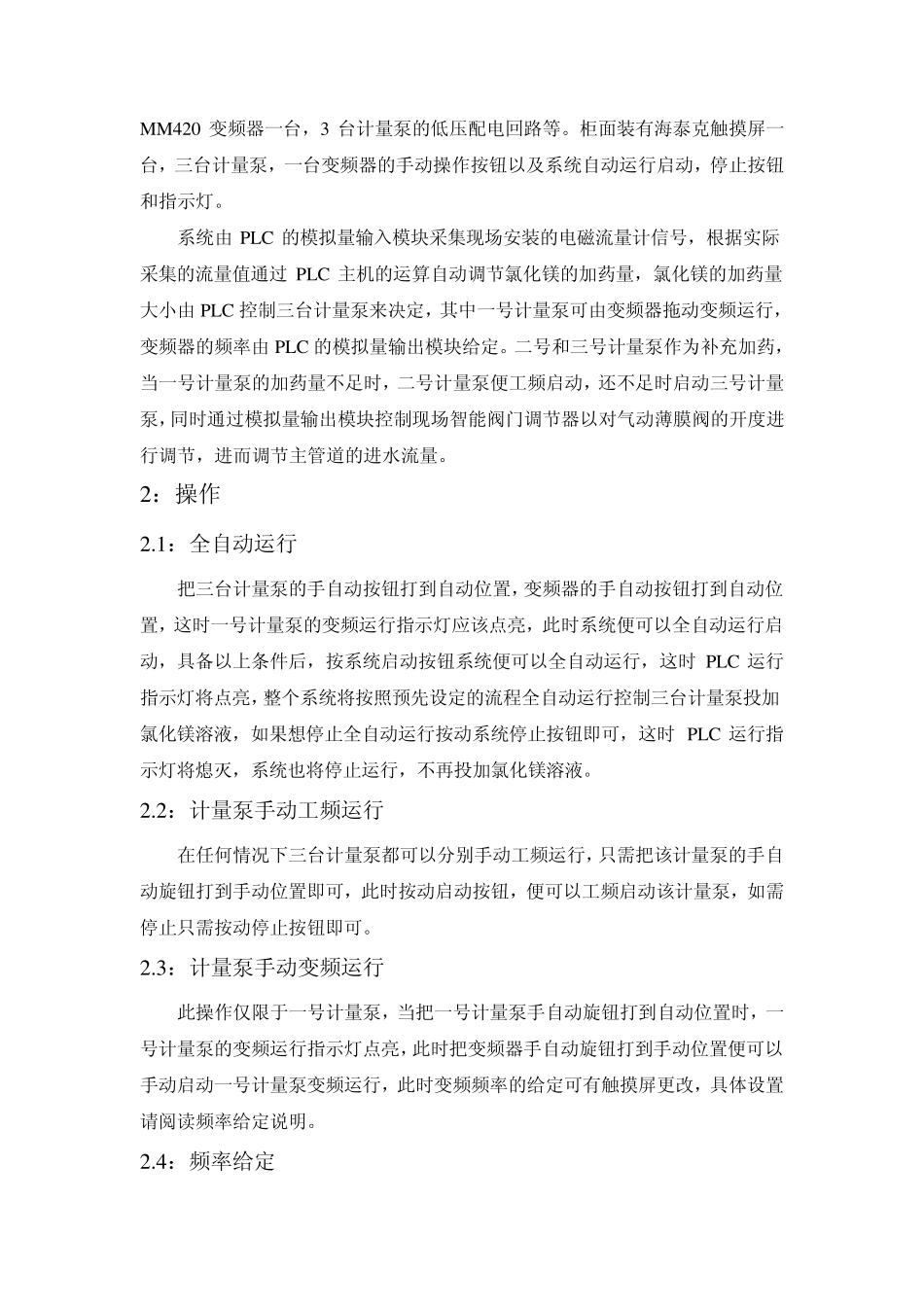

加药系统电气仪表自控操作说明书 一:概述 本说明适用于氢氧化钠,氯化镁,磷酸氢钠三套加药自动控制系统。 系统控制的工艺对象包括:气动薄膜阀(由智能阀门调节器驱动),计量泵(手/自动)等。 本系统采用HMI+PLC+手动操作的控制结构。 HMI 为海泰克的彩色触摸屏,PLC 采用德国西门子的 S7-200 系列,为便于现场维护和调试在各台控制柜上设有手动操作按钮。 二:氢氧化钠加药系统 1:概述 氢氧化钠加药系统由一台控制柜控制。柜内装有西门子 S7-200 系列的主机CPU 226 一台,模拟量输入扩展模块一台,模拟量输出扩展模块一台,西门子MM420 变频器一台,2 台计量泵的低压配电回路等。柜面装有海泰克触摸屏一台,两台计量泵,一台变频器的手动操作按钮以及系统自动运行启动,停止按钮和指示灯。 系统由 PLC 的模拟量输入模块采集现场安装的 PH 计信号,根据实际采集的 PH 值通过 PLC 主机的 PID 调节功能自动调节氢氧化钠的加药量,氢氧化钠的加药量大小由 PLC 控制两台计量泵来决定,其中一号计量泵可由变频器拖动变频运行,变频器的频率由 PLC 的模拟量输出模块给定。二号计量泵作为补充加药,当一号计量泵的加药量不足以使污水的 PH 值达到规定值时,二号计量泵便工频启动。 2:操作 2.1:全自动运行 把两台计量泵的手自动旋钮打到自动位置,变频器的手自动旋钮打到自动位置,这时一号计量泵的变频运行指示灯应该点亮,此时系统便可以全自动运行启动,具备以上条件后,按系统启动按钮系统便可以全自动运行,这时 PLC 运行指示灯将点亮,整个系统将按照预先设定的流程全自动运行控制两台计量泵投加 氢氧化钠溶液,如果想停止全自动运行按动系统停止按钮即可,这时PLC 运行指示灯将熄灭,系统也将停止运行,不再投加氢氧化钠溶液。 2.2:计量泵手动工频运行 在任何情况下两台计量泵都可以分别手动工频运行,只需把该计量泵的手自动旋钮打到手动位置即可,此时按动启动按钮,便可以工频启动该计量泵,如需停止只需按动停止按钮即可。 2.3:计量泵手动变频运行 此操作仅限于一号计量泵,当把一号计量泵手自动旋钮打到自动位置时,一号计量泵的变频运行指示灯点亮,此时把变频器手自动旋钮打到手动位置便可以手动启动一号计量泵变频运行,此时变频频率的给定可由触摸屏更改,具体设置请阅读频率给定说明。 2.4:频率给定 变频器频率的给定有自动和手动两种方式,当系统处在全自动运行和计量泵手动...
