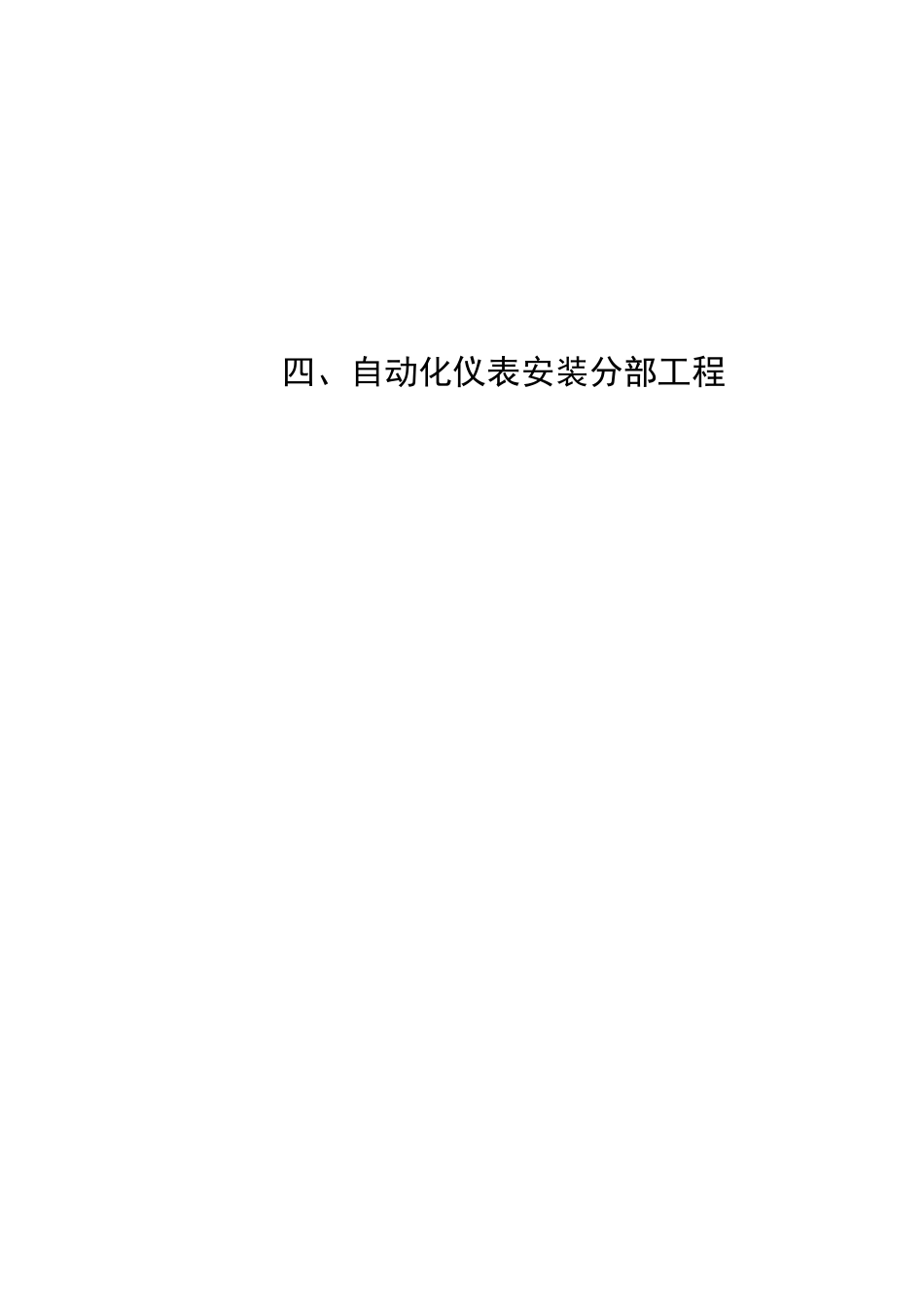

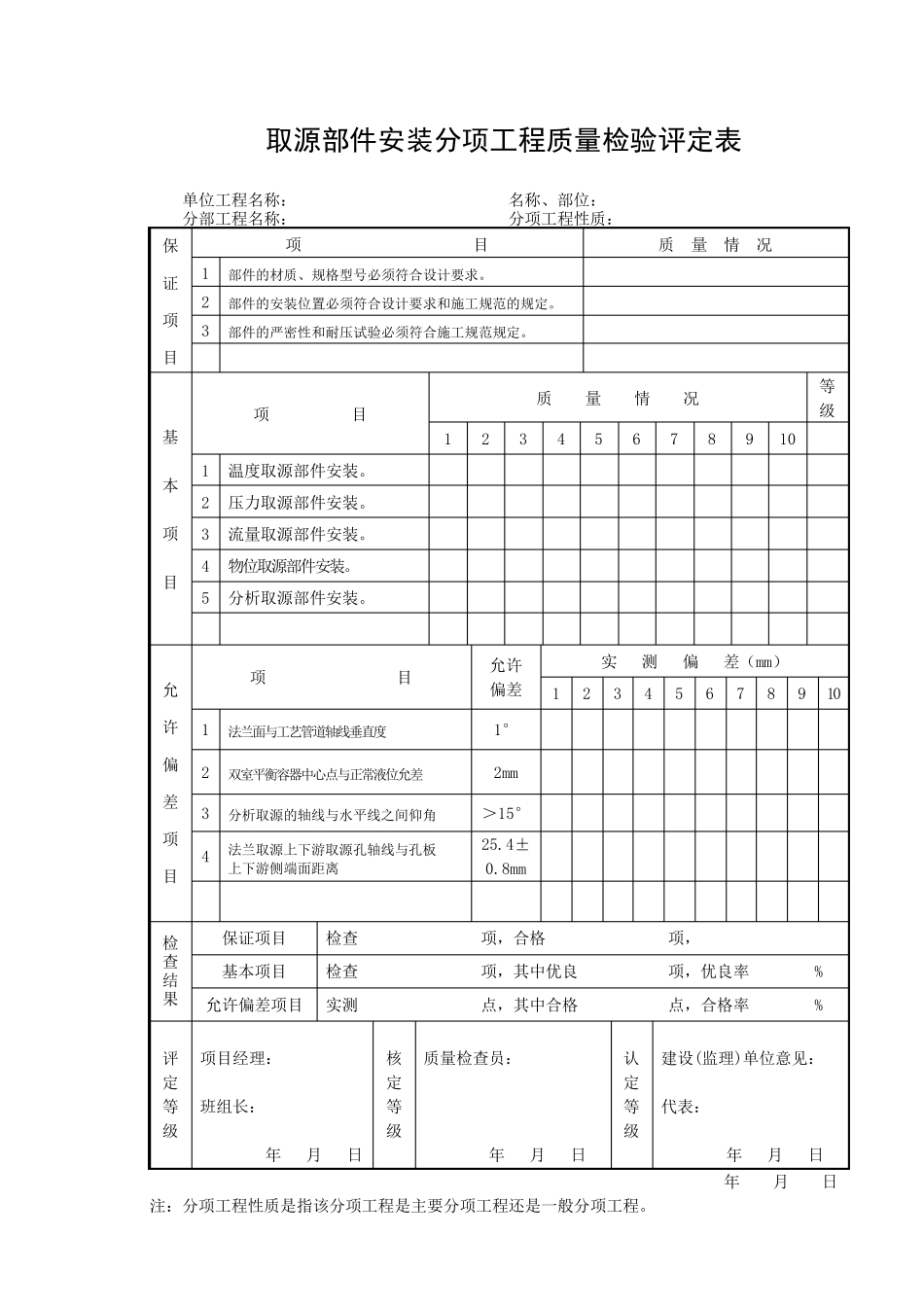

四、自动化仪表安装分部工程 取源部件安装分项工程质量检验评定表 单位工程名称： 名称、部位： 分部工程名称： 分项工程性质： 保 证 项 目 项 目 质 量 情 况 1 部件的材质、规格型号必须符合设计要求。 2 部件的安装位置必须符合设计要求和施工规范的规定。 3 部件的严密性和耐压试验必须符合施工规范规定。 基 本 项 目 项 目 质 量 情 况 等 级 1 2 3 4 5 6 7 8 9 10 1 温度取源部件安装。 2 压力取源部件安装。 3 流量取源部件安装。 4 物位取源部件安装。 5 分析取源部件安装。 允 许 偏 差 项 目 项 目 允许 偏差 实 测 偏 差（mm） 1 2 3 4 5 6 7 8 9 10 1 法兰面与工艺管道轴线垂直度 1° 2 双室平衡容器中心点与正常液位允差 2mm 3 分析取源的轴线与水平线之间仰角 ＞15° 4 法兰取源上下游取源孔轴线与孔板 上下游侧端面距离 25.4±0.8mm 检查结果 保证项目 检查 项，合格 项， 基本项目 检查 项，其中优良 项，优良率 % 允许偏差项目 实测 点，其中合格 点，合格率 % 评 定 等 级 项目经理： 班组长： 年 月 日 核定等级 质量检查员： 年 月 日 认 定 等 级 建设(监理)单位意见： 代表： 年 月 日 年 月 日 注：分项工程性质是指该分项工程是主要分项工程还是一般分项工程。 仪表盘（箱、操作台） 安装分项工程质量检验评定表 单位工程名称： 名称、部位： 分部工程名称： 分项工程性质： 保 证 项 目 项 目 质 量 情 况 1 仪表盘（箱、操作台）型号、规格、位号必须符合设计要求。 基 本 项 目 项 目 质 量 情 况 等级 1 2 3 4 5 6 7 8 9 10 1 仪表盘（操作台）型钢底座安装。 2 单独仪表盘（操作台）安装。 3 成排仪表盘（操作台）安装。 4 仪表箱（板）、保温箱、保护箱安装。 允 许 偏 差 项 目 项 目 允许偏差 （mm） 实 测 偏 差（mm） 1 2 3 4 5 6 7 8 9 10 1 基础 型钢 每米垂直度 1 全长直线度（总长大于 5m） 5 每米水平倾斜度 1 全长水平倾斜度（总长大于5m） 5 2 柜盘每米垂直度 1.5 3 柜盘 安装 盘顶高差（相邻盘） 2 成排盘顶部高差 5 盘面平态度（相邻盘） 1 成排盘面 5 盘面接缝 2 4 垂直度 高度大于 1.2m 4 小于 1.2m 3 检查结果 保证项目 检查 项，合格...
