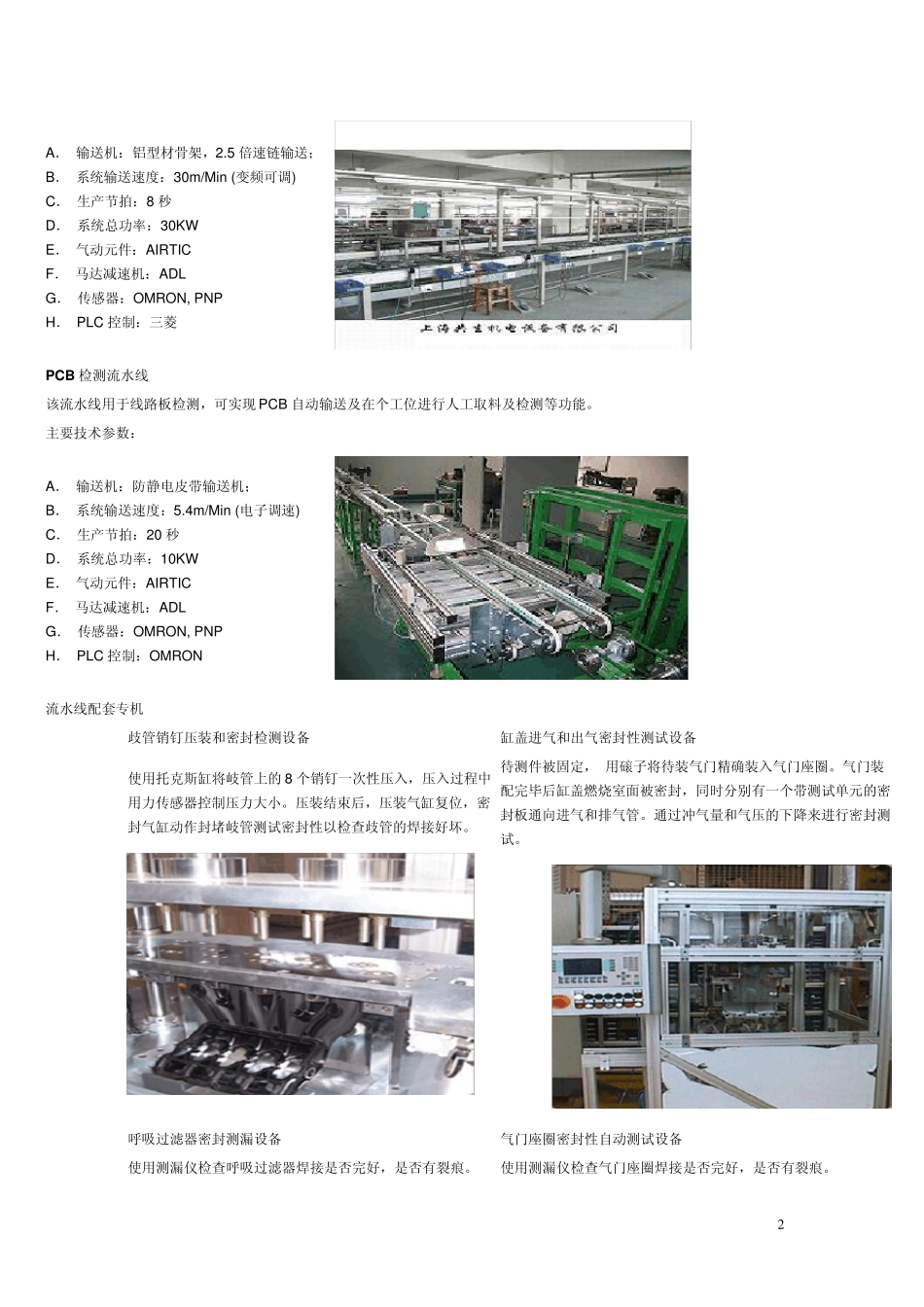

自动化流水线_第2页
2/7

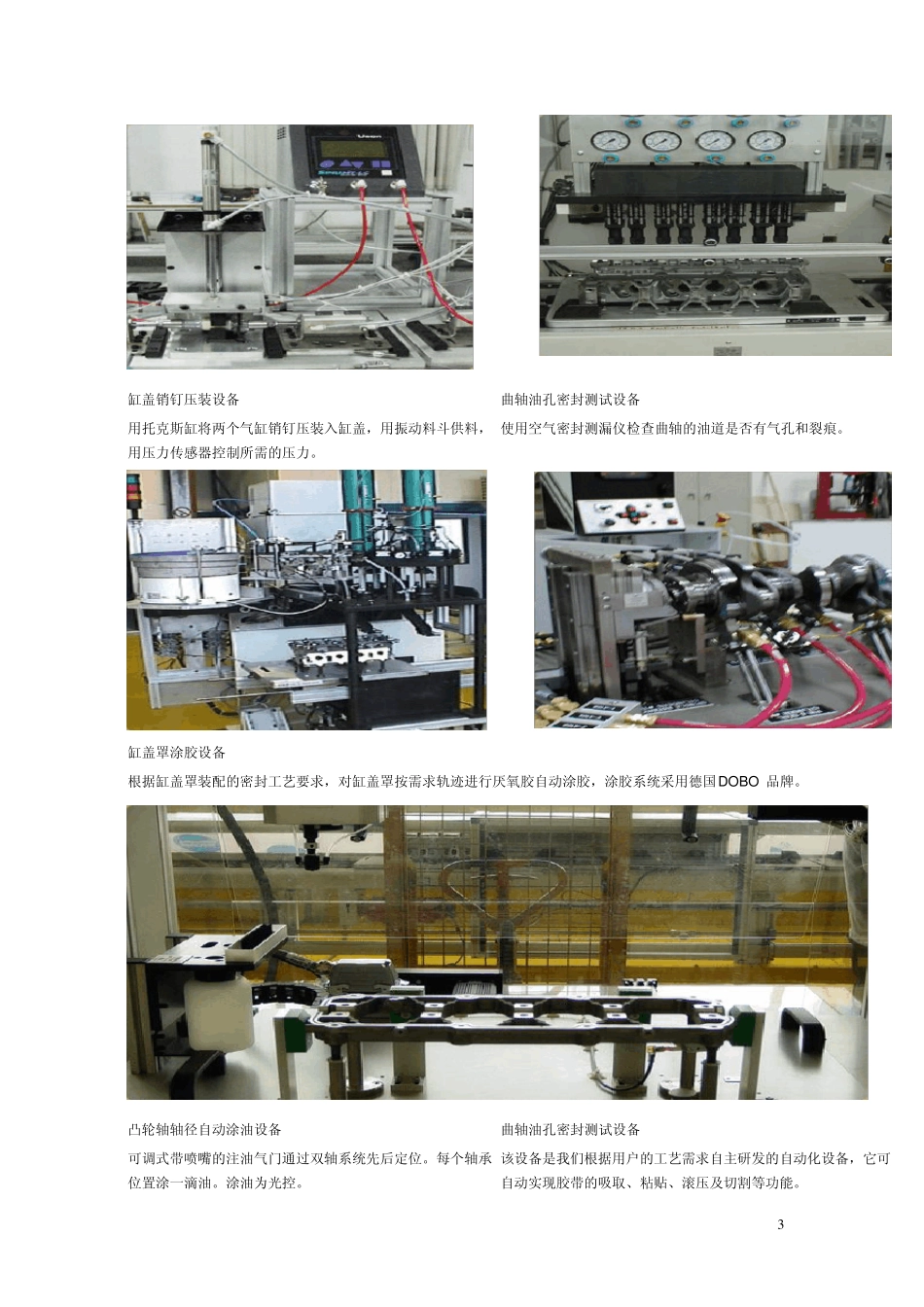

自动化流水线_第3页
3/7
1 自动化流水线 汽车玻璃输送、暂存流水线 该流水线用于衔接玻璃切割与磨边,可实现玻璃切割到磨边的自动输送、旋转、暂存,及切割到人工下料平台进行人工下料等功能。 主要技术参数: A. 输送玻璃尺寸: Max - 2200mm × 1100mm Min - 660mm × 380mm B. 输送玻璃厚度: 1.5mm – 5.0mm C. 输送玻璃类型:平玻璃 D. 系统输送速度:40m/Min (变频可调) E. 生产节拍:11 秒 F. 系统总功率:5KW G. 气动元件:FESTO H. 马达减速机:SEW I. 传感器:Wenglor, PNP J. PLC 控制:Simatic S7 series 汽车玻璃卸载流水线 该流水线用于衔接汽车玻璃钢化炉,将钢化后的曲面玻璃分成两路进行输送,可实现曲面玻璃自动输送、翻转、抬起便于人工卸载等功能。 主要技术参数: A.输送玻璃尺寸: Max 1,100mm × 1,850mm Min 400mm × 800mm B. 输送玻璃厚度: 3.0mm – 6.0mm C. 输送玻璃类型:曲面玻璃 D. 系统输送速度:45m/Min (变频可调) E. 生产节拍:15 秒 F. 系统总功率:5KW G. 气动元件:FESTO H. 马达减速机:SEW I. 传感器:Wenglor, PNP J. PLC 控制:Simatic S7 series DVD 半自动装配流水线 该流水线用于 DVD 装配,可实现 DVD 在工装板上自动输送,线路板、壳体的转配及在线检测等功能。 主要技术参数: 2 A. 输送机:铝型材骨架,2.5 倍速链输送; B. 系统输送速度:30m/Min (变频可调) C. 生产节拍:8 秒 D. 系统总功率:30KW E. 气动元件:AIRTIC F. 马达减速机:ADL G. 传感器:OMRON, PNP H. PLC 控制:三菱 PCB 检测流水线 该流水线用于线路板检测,可实现PCB 自动输送及在个工位进行人工取料及检测等功能。 主要技术参数: A. 输送机:防静电皮带输送机; B. 系统输送速度:5.4m/Min (电子调速) C. 生产节拍:20 秒 D. 系统总功率:10KW E. 气动元件:AIRTIC F. 马达减速机:ADL G. 传感器:OMRON, PNP H. PLC 控制:OMRON 流水线配套专机 歧管销钉压装和密封检测设备 缸盖进气和出气密封性测试设备 使用托克斯缸将岐管上的 8 个销钉一次性压入,压入过程中用力传感器控制压力大小。压装结束后,压装气缸复位,密封气缸动作封堵岐管测试密封性以检查歧管的焊接好坏。 待测件被固定, 用磙子将待装气门精确装入气门座圈。气门装配完毕后缸盖燃烧...
