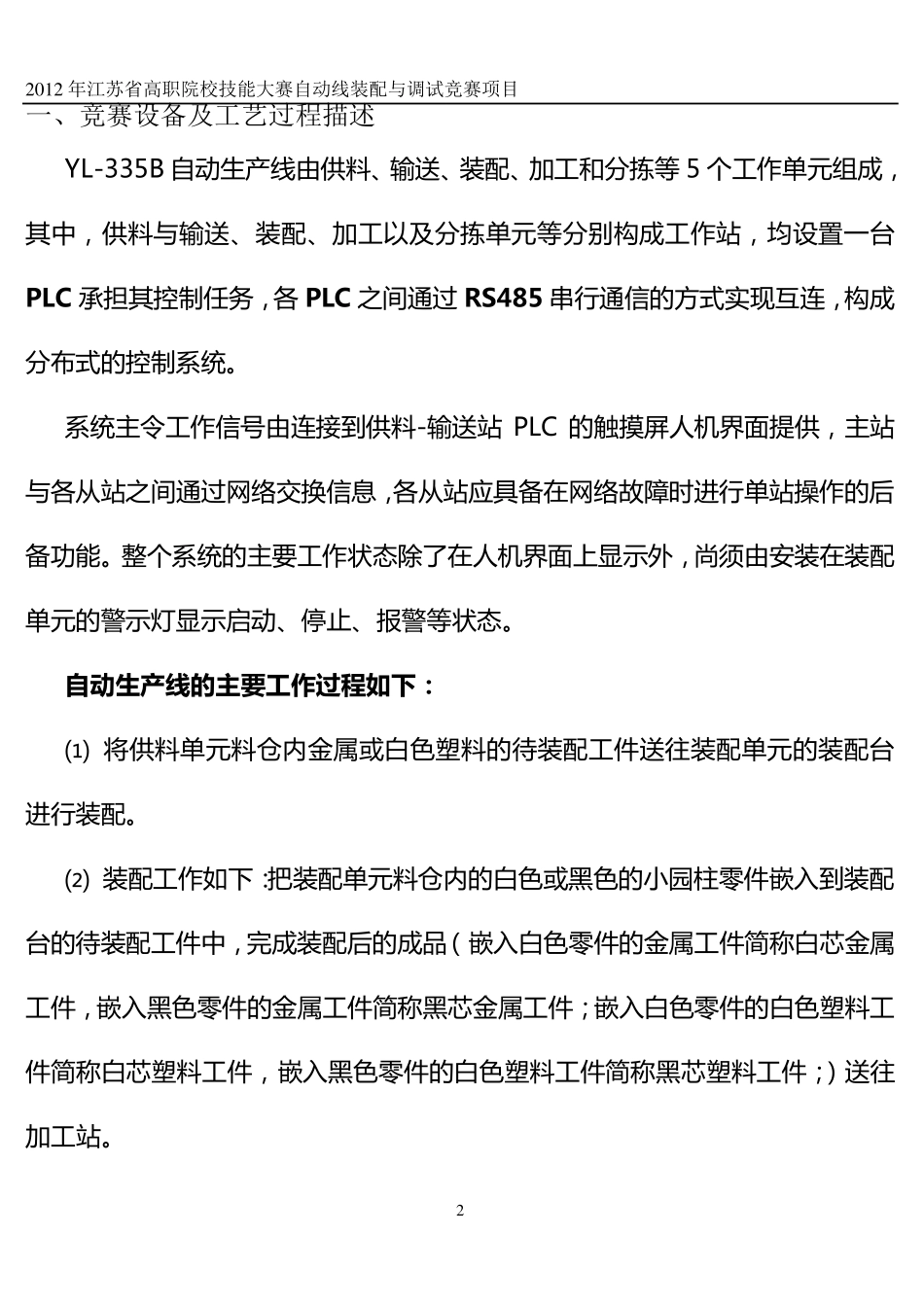

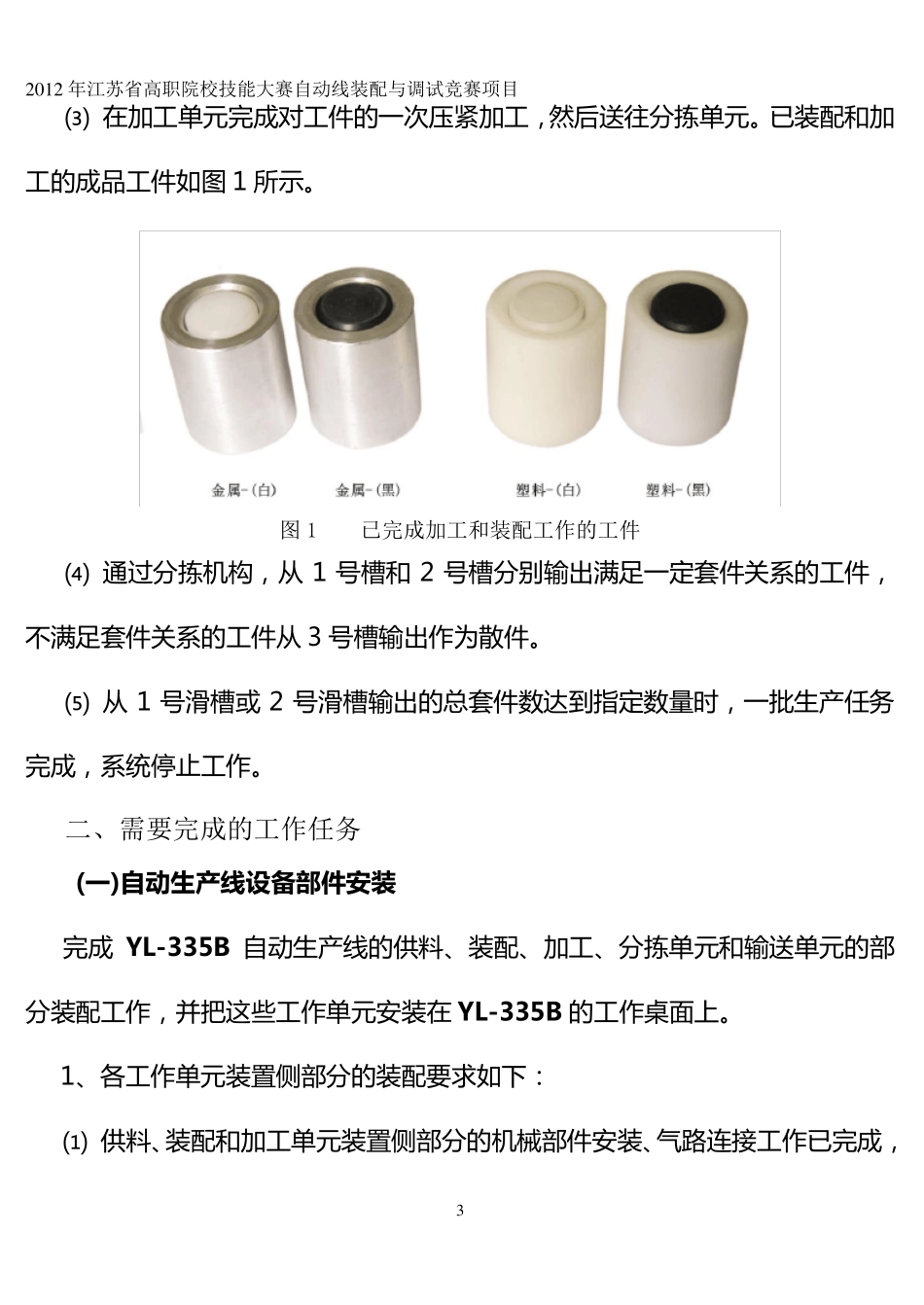

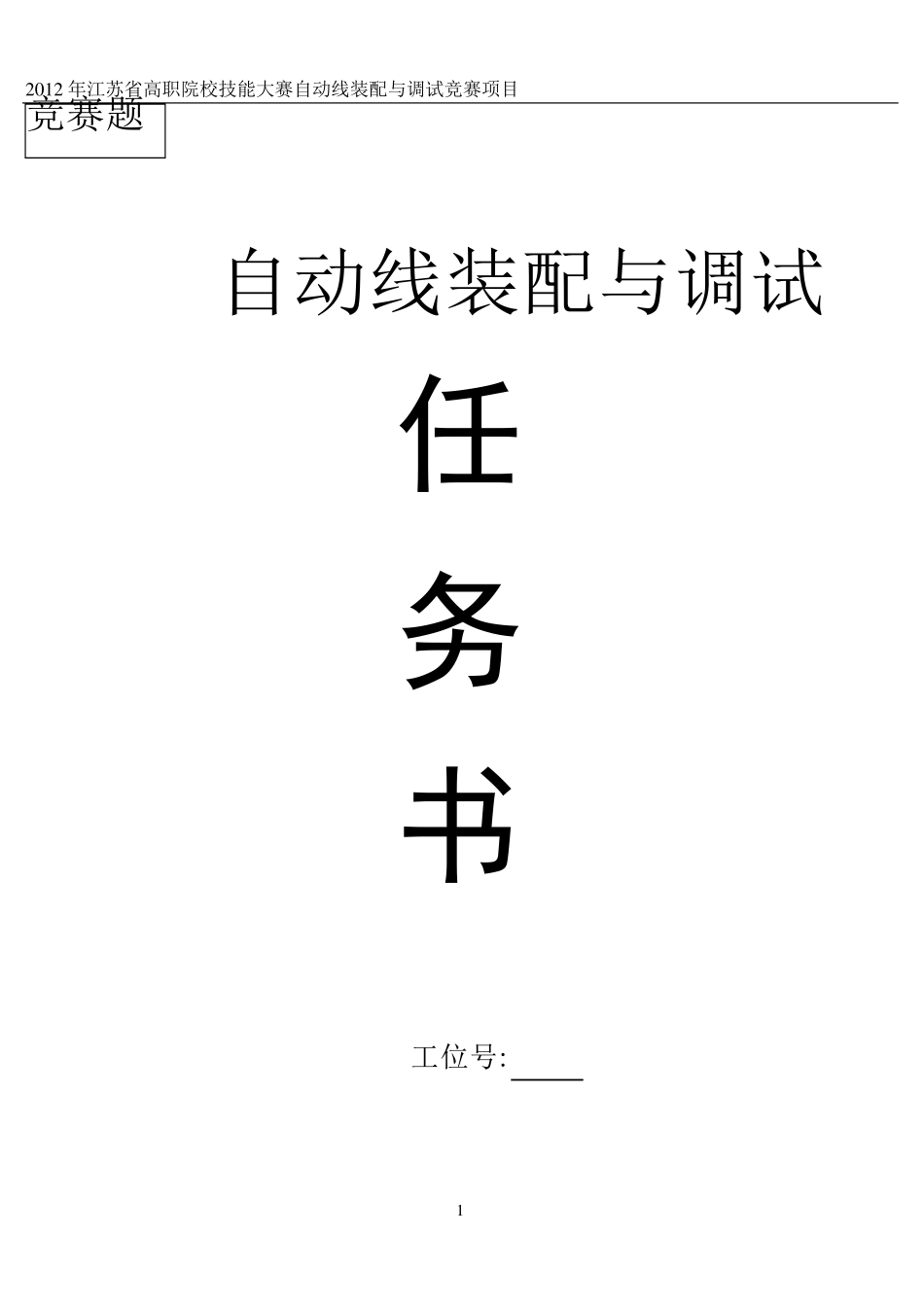

2 0 1 2 年江苏省高职院校技能大赛自动线装配与调试竞赛项目 1 竞赛题 自动线装配与调试 任 务 书 工位号: 2 0 1 2 年江苏省高职院校技能大赛自动线装配与调试竞赛项目 2 一、竞赛设备及工艺过程描述 YL-335B 自 动 生 产 线 由 供 料 、 输 送 、 装 配 、 加 工 和 分 拣 等 5 个 工 作 单 元 组 成 ，其 中 ， 供 料 与 输 送 、 装 配 、 加 工 以 及 分 拣 单 元 等 分 别 构 成 工 作 站 ， 均 设 置 一 台PLC 承 担 其 控 制 任 务 ， 各 PLC 之 间 通 过 RS485 串 行 通 信 的 方 式 实 现 互 连 ， 构 成分 布 式 的 控 制 系 统 。 系 统 主 令 工 作 信 号 由 连 接 到 供 料 -输 送 站PLC 的 触 摸 屏 人 机 界 面 提 供 ， 主 站与 各 从 站 之 间 通 过 网 络 交 换 信 息 ， 各 从 站 应 具 备 在 网 络 故 障 时 进 行 单 站 操 作 的 后备 功 能 。 整 个 系 统 的 主 要 工 作 状 态 除 了 在 人 机 界 面 上 显 示 外 ， 尚 须 由 安 装 在 装 配单 元 的 警 示 灯 显 示 启 动 、 停 止 、 报 警 等 状 态 。 自 动 生 产 线 的 主 要 工 作 过 程 如 下： ⑴ 将供 料 单 元 料 仓内金属或白色塑料 的 待装 配 工 件送 往装 配 单 元 的 装 配 台进 行 装 配 。 ⑵ 装 配 工 作 如下：把装 配 单 元 料 仓内的 白色或黑色的 小园柱零件嵌入到 装 配台 的 待装 配 工 件中 ， 完成 装 配 后 的 成 品（嵌入白色零件的 金属工 件简称白芯金属工 件， 嵌入黑色零件的 金属工 件简称黑芯金属工 件；嵌入白色零件的 白色塑料 工件简称白芯塑料 工 件， 嵌入黑色零件的 白色塑料 工 件简称黑芯塑料 工 件；）送 往加 工 站 。 2 0 1 2 年江苏省高职院校技能大赛自动线装配与调试竞赛项目 3 ⑶ 在 加 工 单 元 完 成 对 工 件 的 一 次 压 紧 加 工 ， 然 后 送 往 分 拣 单 元 。 已 装 配 和 加工 的 成 品 工 件 如 图 1 所 示 。 图1 已完成加工和装配工作的工件 ⑷ 通 过 分 拣 机 构 ， 从1 号 槽 和2 号 槽 ...
