自动喷洒灭火系统施工及验收规范(完)

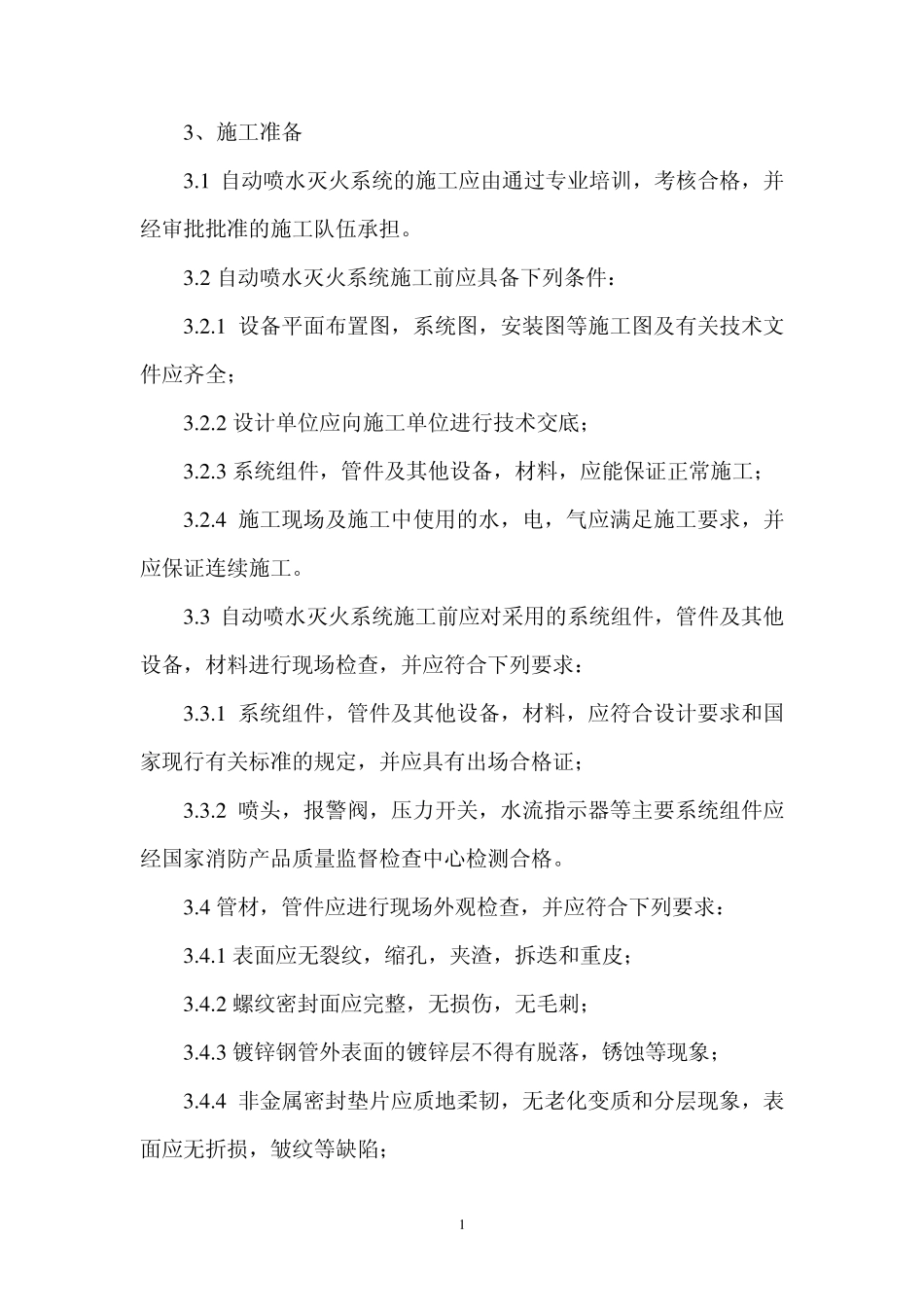

1 3 、施工准备 3 .1 自动喷水灭火系统的施工应由通过专业培训，考核合格，并经审批批准的施工队伍承担。 3 .2 自动喷水灭火系统施工前应具备下列条件： 3 .2 .1 设备平面布置图，系统图，安装图等施工图及有关技术文件应齐全； 3 .2 .2 设计单位应向施工单位进行技术交底； 3 .2 .3 系统组件，管件及其他设备，材料，应能保证正常施工； 3 .2 .4 施工现场及施工中使用的水，电，气应满足施工要求，并应保证连续施工。 3 .3 自动喷水灭火系统施工前应对采用的系统组件，管件及其他设备，材料进行现场检查，并应符合下列要求： 3 .3 .1 系统组件，管件及其他设备，材料，应符合设计要求和国家现行有关标准的规定，并应具有出场合格证； 3 .3 .2 喷头，报警阀，压力开关，水流指示器等主要系统组件应经国家消防产品质量监督检查中心检测合格。 3 .4 管材，管件应进行现场外观检查，并应符合下列要求： 3 .4 .1 表面应无裂纹，缩孔，夹渣，拆迭和重皮； 3 .4 .2 螺纹密封面应完整，无损伤，无毛刺； 3 .4 .3 镀锌钢管外表面的镀锌层不得有脱落，锈蚀等现象； 3 .4 .4 非金属密封垫片应质地柔韧，无老化变质和分层现象，表面应无折损，皱纹等缺陷； 2 3.4.5 法兰密封面应完整光洁，不得有毛刺及径向沟槽；螺纹法兰的螺纹应完整，无损伤。 3.5 喷头的现场检验应符合下列要求： 3.5.1 喷头的型号规格应符合设计要求； 3.5.2 喷头的商标，型号，公称动作温度，制造厂及生产年月等标志应齐全； 3.5.3 喷头外观应无加工缺陷和机械损伤； 3.5.4 喷头螺纹密封面应无伤痕，毛刺，缺丝或断丝的现象； 3.5.5 闭式喷头应进行密封性能试验，并以无缺漏，无损伤为合格。试验数量应从每批中抽查 1%，但不得少于 5 只，试验压力应为3.0Mpa；实验时间不得少于 3min。当有两只及以上不合格时，不得使用该批喷头。当仅有一只不合格时，应再抽查 2%，但不得少于 10只。重新进行密封性能试验，当仍有不合格时宜不能使用该喷头。 3.6 阀门及其附件的现场检核应符合下列要求： 3.6.1 阀门的型号规格应符合设计要求； 3.6.2 阀门及其附件应配备齐全，不得有加工缺陷及机械损伤； 3.6.3 报警阀除应有商标，型号，规格等标志外，尚应有水流方向的永久性标志； 3.6.4 报警阀和控制阀的阀瓣及操作机构应动作灵活，无卡涩现象；阀体内应清洁无异物堵塞； 3.6.5 水力警铃的铃锤应转动灵活，...
