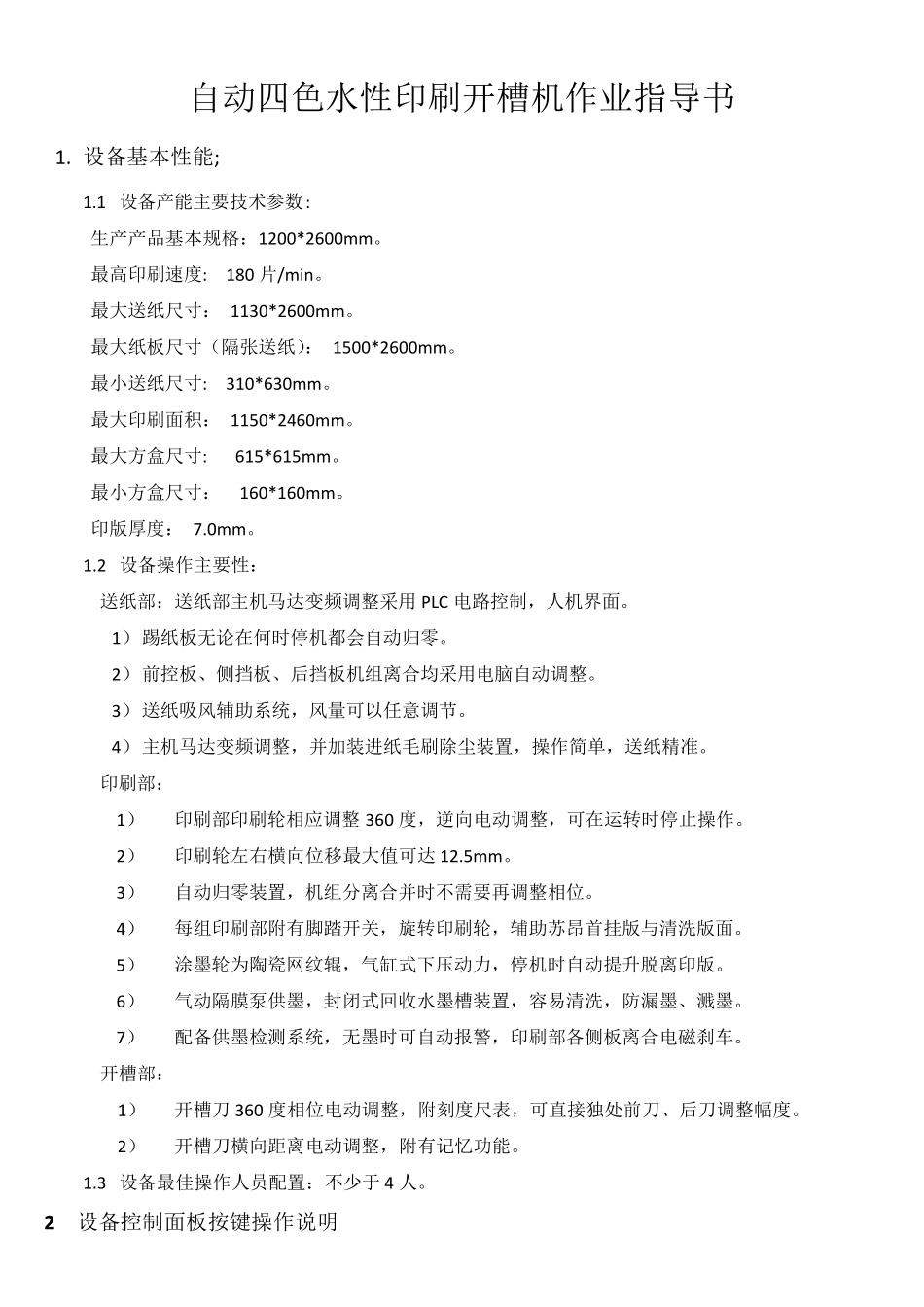

自动四色水性印刷开槽机作业指导书

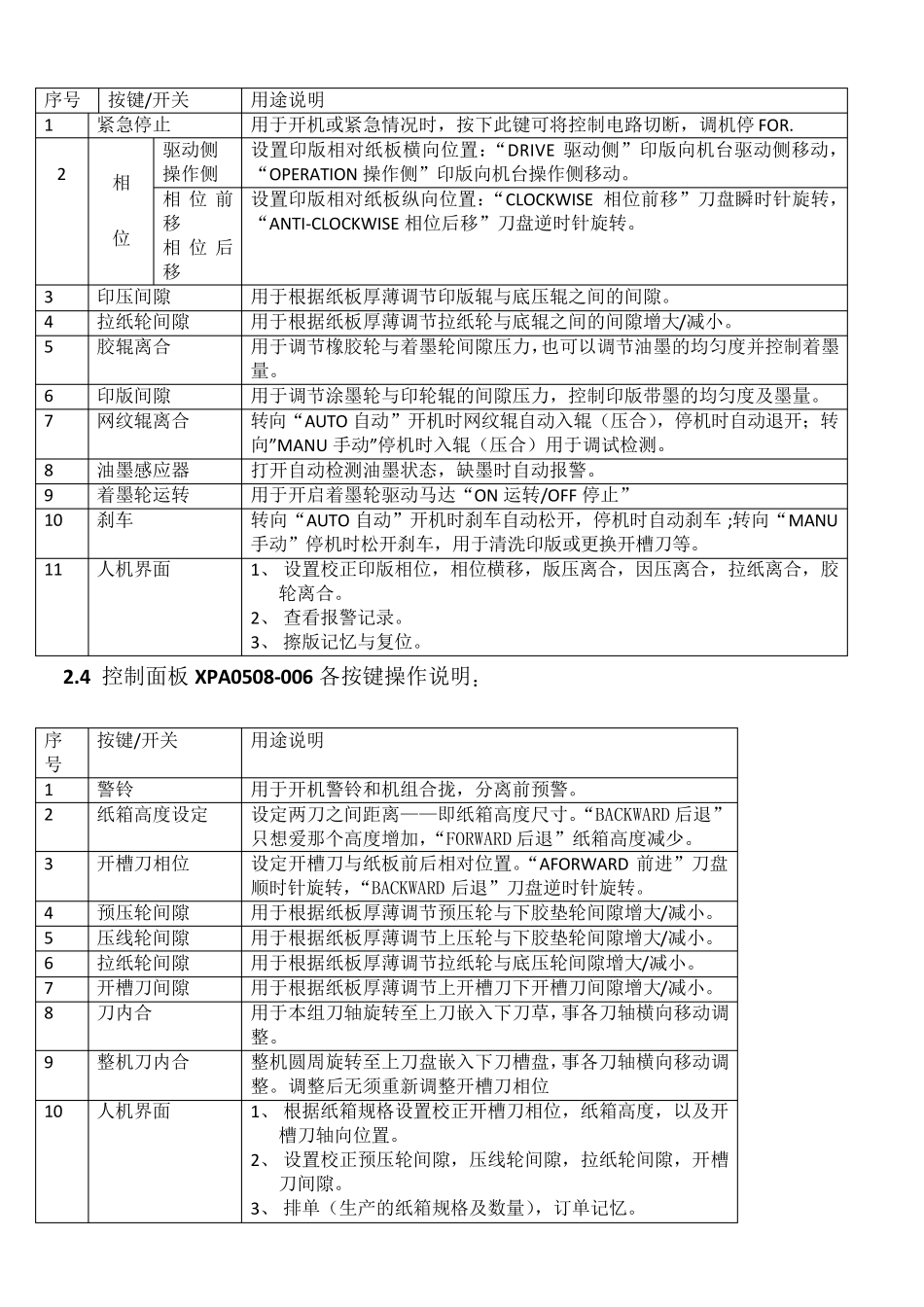

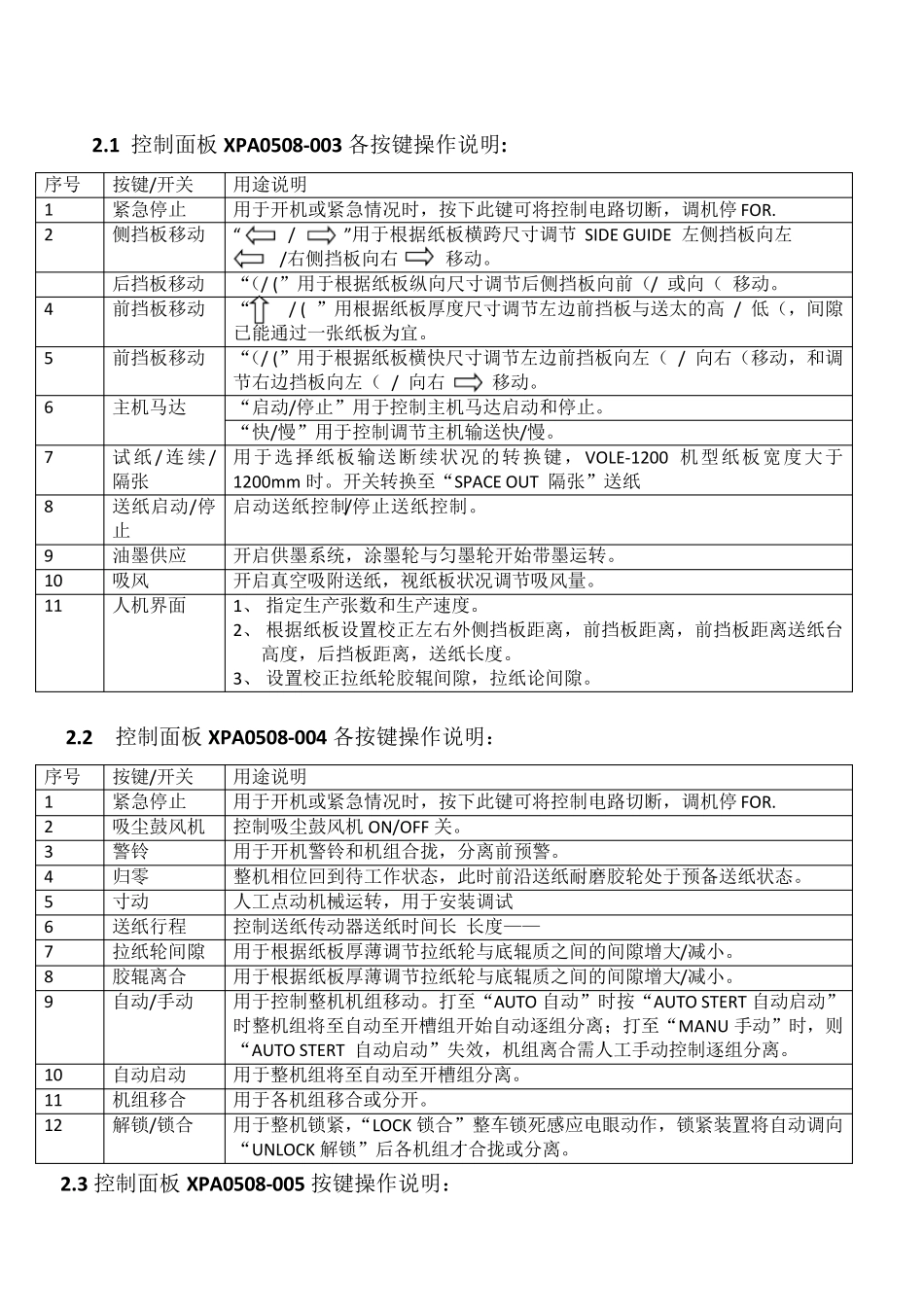

自动四色水性印刷开槽机作业指导书 1. 设备基本性能; 1.1 设备产能主要技术参数: 生产产品基本规格：1200*2600mm。 最高印刷速度: 180 片/min。 最大送纸尺寸： 1130*2600mm。 最大纸板尺寸（隔张送纸）： 1500*2600mm。 最小送纸尺寸: 310*630mm。 最大印刷面积： 1150*2460mm。 最大方盒尺寸: 615*615mm。 最小方盒尺寸： 160*160mm。 印版厚度： 7.0mm。 1.2 设备操作主要性： 送纸部：送纸部主机马达变频调整采用PLC 电路控制，人机界面。 1） 踢纸板无论在何时停机都会自动归零。 2） 前控板、侧挡板、后挡板机组离合均采用电脑自动调整。 3） 送纸吸风辅助系统，风量可以任意调节。 4） 主机马达变频调整，并加装进纸毛刷除尘装置，操作简单，送纸精准。 印刷部： 1） 印刷部印刷轮相应调整360 度，逆向电动调整，可在运转时停止操作。 2） 印刷轮左右横向位移最大值可达12.5mm。 3） 自动归零装置，机组分离合并时不需要再调整相位。 4） 每组印刷部附有脚踏开关，旋转印刷轮，辅助苏昂首挂版与清洗版面。 5） 涂墨轮为陶瓷网纹辊，气缸式下压动力，停机时自动提升脱离印版。 6） 气动隔膜泵供墨，封闭式回收水墨槽装置，容易清洗，防漏墨、溅墨。 7） 配备供墨检测系统，无墨时可自动报警，印刷部各侧板离合电磁刹车。 开槽部： 1） 开槽刀 360 度相位电动调整，附刻度尺表，可直接独处前刀、后刀调整幅度。 2） 开槽刀横向距离电动调整，附有记忆功能。 1.3 设备最佳操作人员配置：不少于 4 人。 2 设备控制面板按键操作说明 2.1 控制面板 XPA0508-003 各按键操作说明: 2.2 控制面板 XPA0508-004 各按键操作说明： 2.3 控制面板 XPA0508-005 按键操作说明： 序号 按键/开关 用途说明 1 紧急停止 用于开机或紧急情况时，按下此键可将控制电路切断，调机停 FOR. 2 侧挡板移动 “ / ”用于根据纸板横跨尺寸调节 SIDE GUIDE 左侧挡板向左 /右侧挡板向右 移动。 后挡板移动 “（/ (”用于根据纸板纵向尺寸调节后侧挡板向前（/ 或向（ 移动。 4 前挡板移动 “ / ( ”用根据纸板厚度尺寸调节左边前挡板与送太的高 / 低（，间隙已能通过一张纸板为宜。 5 前挡板移动 “（/ (”用于根据纸板横快尺寸调节左边前挡板向左（ / 向右（移动，和调节右边挡板向左（ / 向右 移动。 6 主机马达 “启动/停止”用于控制主机马达启动...
