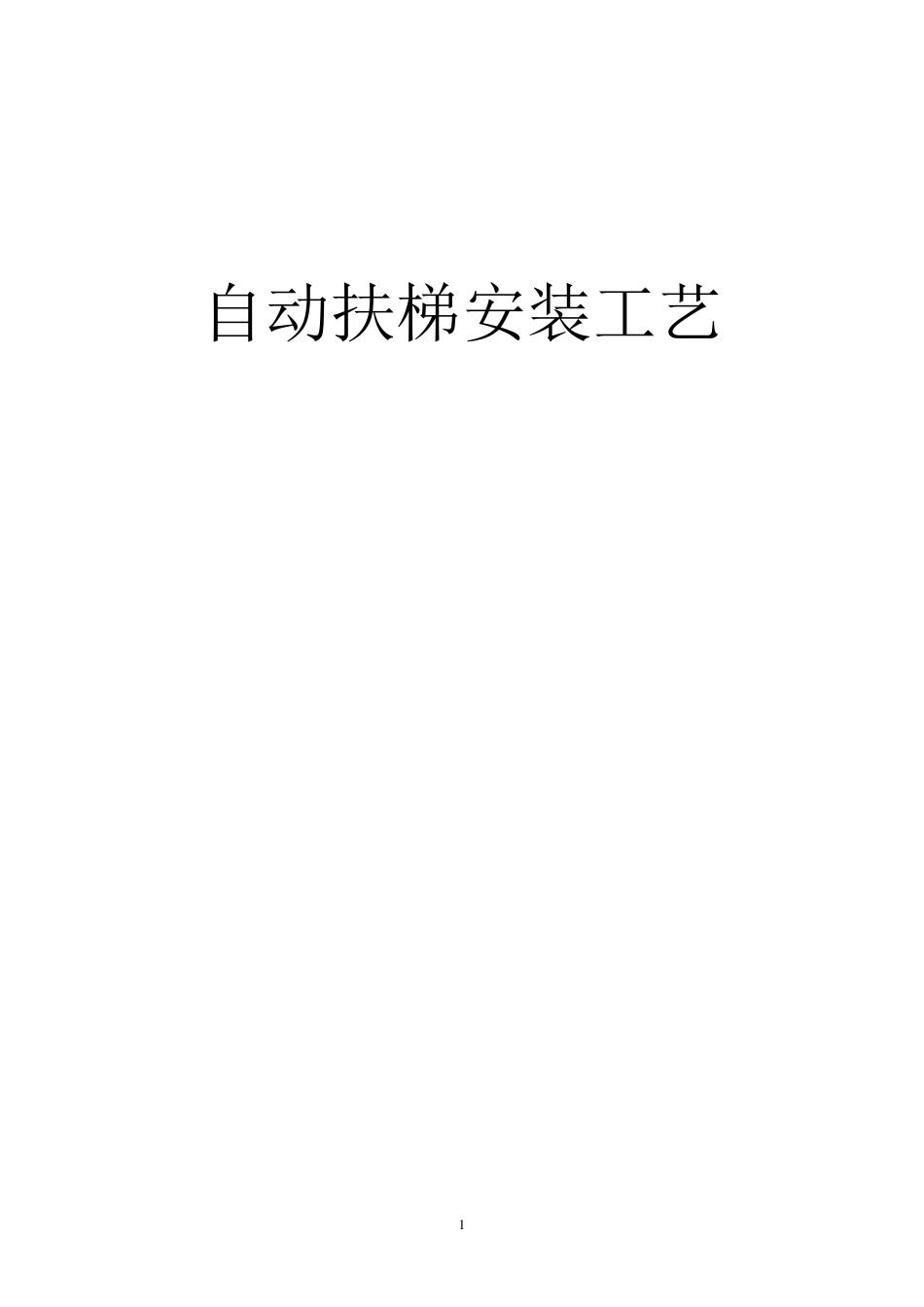

自动扶梯安装工艺

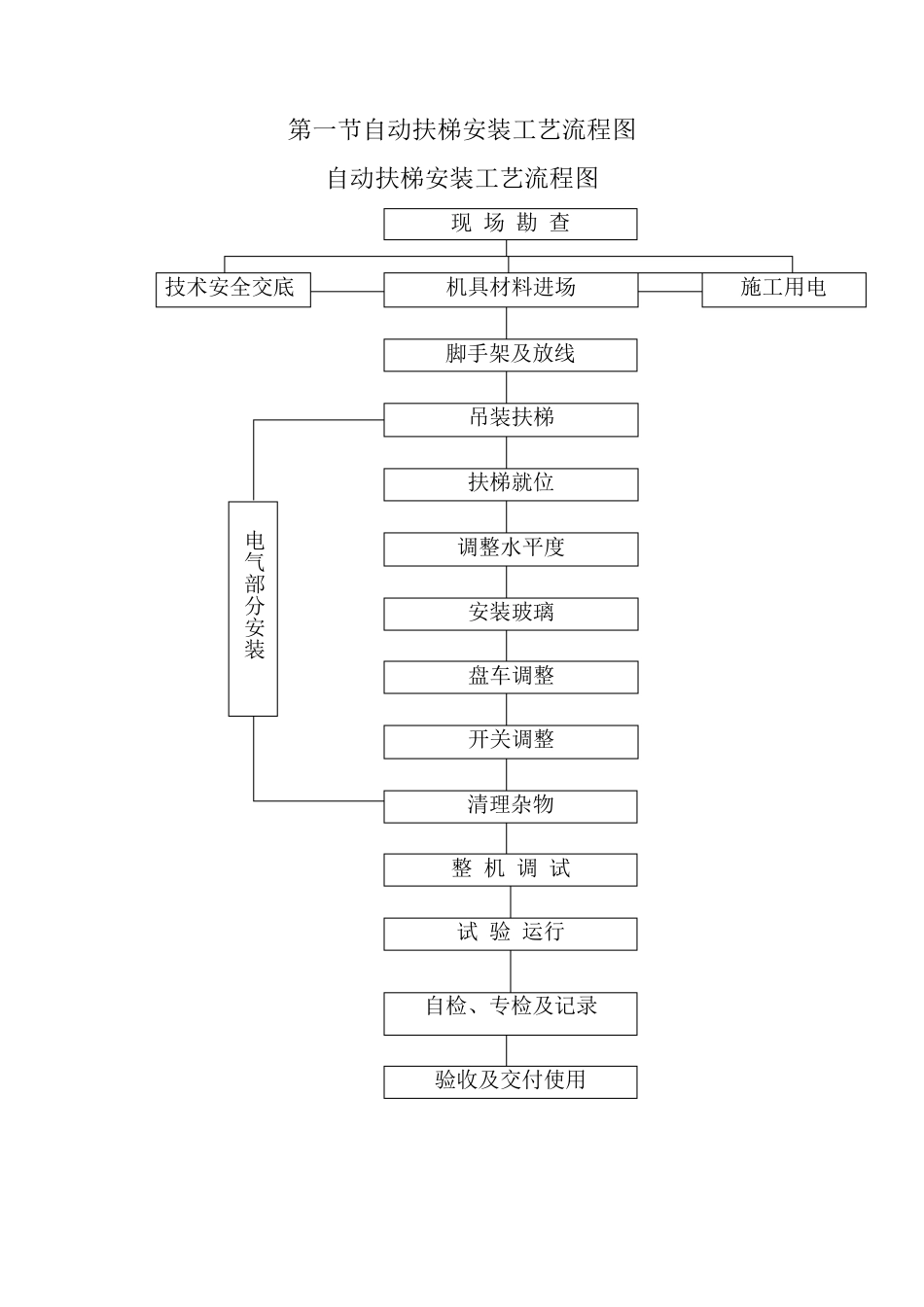

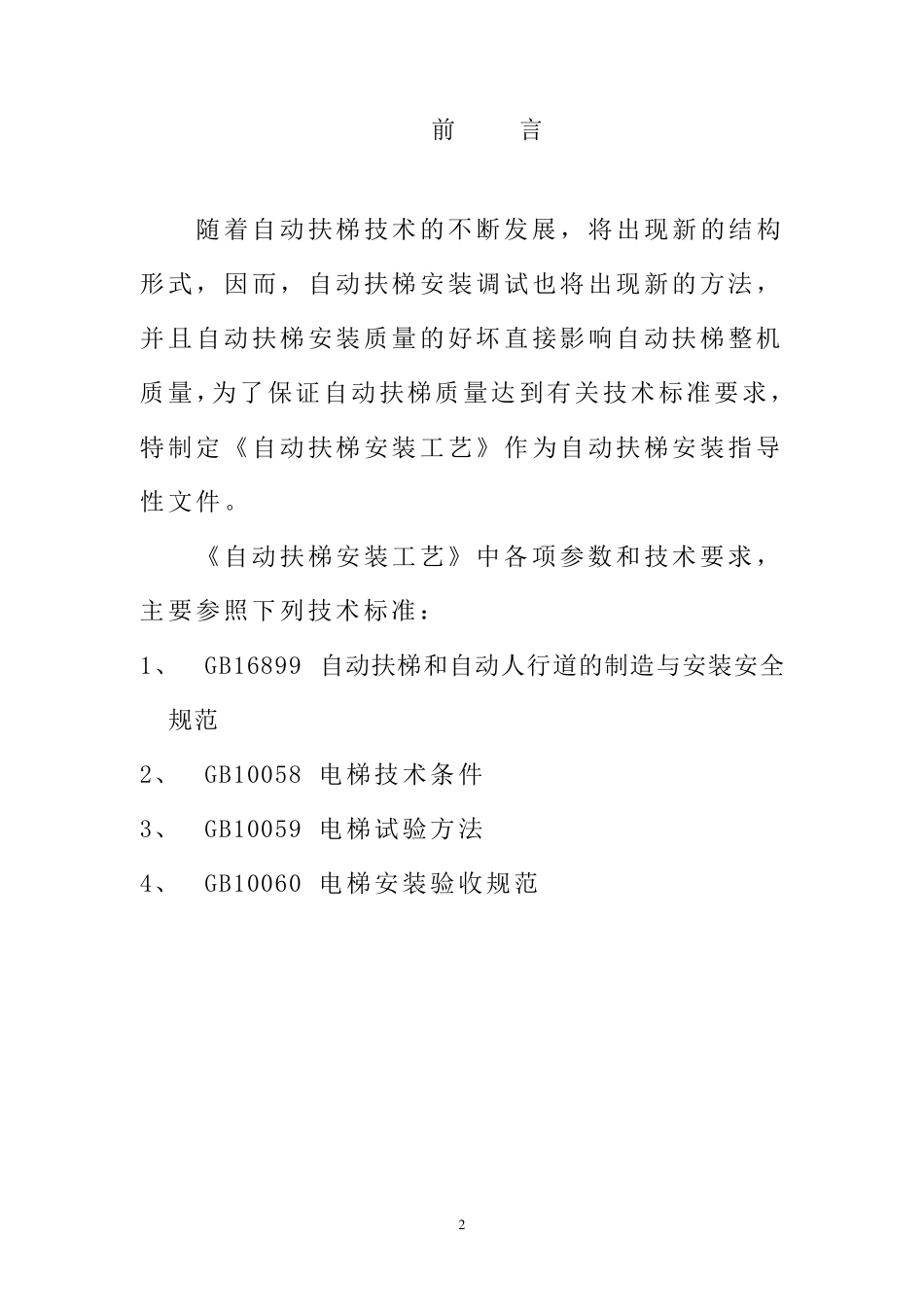

1 自动扶梯安装工艺 2 前 言 随着自动扶梯技术的不断发展，将出现新的结构形式，因而，自动扶梯安装调试也将出现新的方法，并且自动扶梯安装质量的好坏直接影响自动扶梯整机质量，为了保证自动扶梯质量达到有关技术标准要求，特制定《自动扶梯安装工艺》作为自动扶梯安装指导性文件。 《自动扶梯安装工艺》中各项参数和技术要求，主要参照下列技术标准： 1、 GB16899 自动扶梯和自动人行道的制造与安装安全规范 2、 GB10058 电梯技术条件 3、 GB10059 电梯试验方法 4、 GB10060 电梯安装验收规范 第一节自动扶梯安装工艺流程图 自动扶梯安装工艺流程图 现 场 勘 查 技术安全交底 机具材料进场 施工用电 脚手架及放线 吊装扶梯 扶梯就位 调整水平度 安装玻璃 盘车调整 开关调整 清理杂物 整 机 调 试 试 验 运行 自检、专检及记录 验收及交付使用 电气部分安装 第二节 概 述 在工厂内装配完成的自动扶梯可以整机或是分段运往工地进行安装。分段装运时，应将已经装配完成的自动扶梯在牵引链条可拆卸处临时拆开，并将梯级与牵引链条临时固接于分段的框架结构上。待运送到安装现场后，先将框架结构分段拼接成整体，再连接牵引链条。扶手系统的安装分为下列几种情况；可在工厂先试装后再拆下运往现场装；或将零部件运往现场安装；也可在工厂内装好后随整机一并运往安装现场。 在进行自动扶梯安装之前必需熟悉若干有关文件： 1 . 自动扶梯安装土建平面布置图； 2 . 自动扶梯电气原理敷线图； 3 . 土建勘查有关记录； 4 . 产品合格证及自动扶梯自检报告书等。 安装现场必须有足够的照明，工作时必须遵守安全规程。 复核自动扶梯土建尺寸要进行多次，包括测量提升高度、跨度、支承梁及底坑等等。尤其注意自动扶梯上下支承梁与自动扶梯中心线应保持垂直。图一，所示为各有关的自动扶梯安装的土建尺寸。 图一 有关自动扶梯安装土建尺寸 当自动扶梯整体或分段运往安装工地时，可采用公路运输或铁路运输。 运输尺寸和安装尺寸都应平面布置图上查取。安装尺寸为最终尺寸，包括自动扶梯外表的粉刷或镶面。土建方面必须保证提升高度在任何情况下尺寸偏差都不得超过规定值（一般 20m m ）。在安装自动扶梯的建筑物内吊运自动扶梯时，所用数据必须以平面布置图为依据。所有竣工地面和临时工作地面均需能承受所要求载荷。 自动扶梯在建筑物内的驶入高度，也就是在吊运距离内的净高度绝对不...
