自动焊线机操作规范指导书

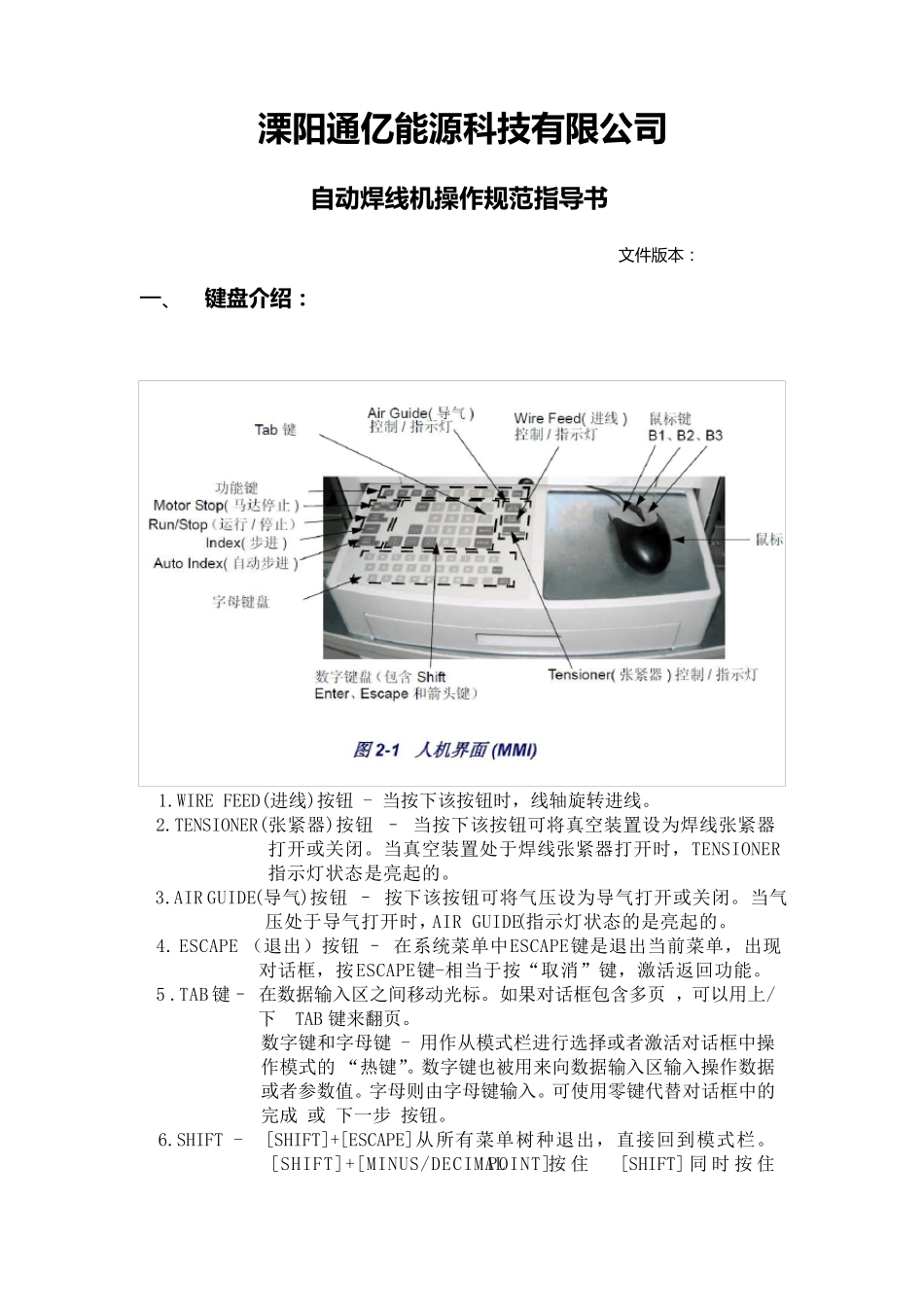

溧 阳 通 亿 能 源 科 技 有 限 公 司 自 动 焊 线 机 操 作 规 范 指 导 书 文 件 版 本 ： 一 、 键盘介绍： 1.WIRE FEED(进线)按钮 - 当按下该按钮时，线轴旋转进线。 2.TENSIONER(张紧器)按钮 – 当按下该按钮可将真空装置设为焊线张紧器打开或关闭。当真空装置处于焊线张紧器打开时，TENSIONER指示灯状态是亮起的。 3.AIR GUIDE(导气)按钮 – 按下该按钮可将气压设为导气打开或关闭。当气压处于导气打开时，AIR GUIDE(指示灯状态的是亮起的。 4. ESCAPE （退出）按钮 – 在系统菜单中ESCAPE键是退出当前菜单，出现对话框，按ESCAPE键-相当于按“取消”键，激活返回功能。 5 .TAB 键– 在数据输入区之间移动光标。如果对话框包含多页 ，可以用上/下 TAB 键来翻页。 数字键和字母键 - 用作从模式栏进行选择或者激活对话框中操作模式的 “热键”。数字键也被用来向数据输入区输入操作数据或者参数值。字母则由字母键输入。可使用零键代替对话框中的 完成 或 下一步 按钮。 6.SHIFT - [SHIFT]+[ESCAPE]从所有菜单树种退出，直接回到模式栏。 [SHIFT]+[MINUS/DECIMAL POINT]按住 [SHIFT] 同 时按住[Minus/decimal point]键生成减号（-） [SHIFT]+[F#]选择相应的上层功能按钮。 7. ENTER - 在数据输入区输入数据后，按下[ENTER]键将该数据记录到焊接机存储器中。如果某特定菜单通过方框突出显示，按下[ENTER]键即选择该项目。 8.MOTOR STOP -(马达停止) 当选定后，将禁用所有伺服电机。该功能不会切断电路板或者电力供应的电源。焊接机和MHS 操作停止。焊接机进入待机模式，显示待机模式对话框。必须按下该按键的两个开关，才能激活MOTOR STOP (参见图2-2)。 9.RUN/STOP –(运行/停止) 启用或禁用机器操作。当机器处于自动模式时，该键的等亮起。在自动模式下，按下该键将启用顺序停止模式。该键只可在自动和和停止模式下操作。 10.INDEX - (步进) 指示MHS 执行一个步进周期。该功能是否有效取决于焊接机的状态。 11.AUTO INDEX-(自动步进) 指示MHS 在焊接每个器件之后步进，仅在自动模式中有效。 12.鼠标/鼠标键 – 鼠标的基本功能是在屏幕上移动指针和光标。鼠标分别有三个键：左键B1、中键B2、右键B3。按下B2，可以控制工作台X 和Y 轴方向的移动（定位）。在不同操作界 面 它 们 所代表 的功能也 有区别。在操作期间 ，显示器的信...
