自动空气开关选型

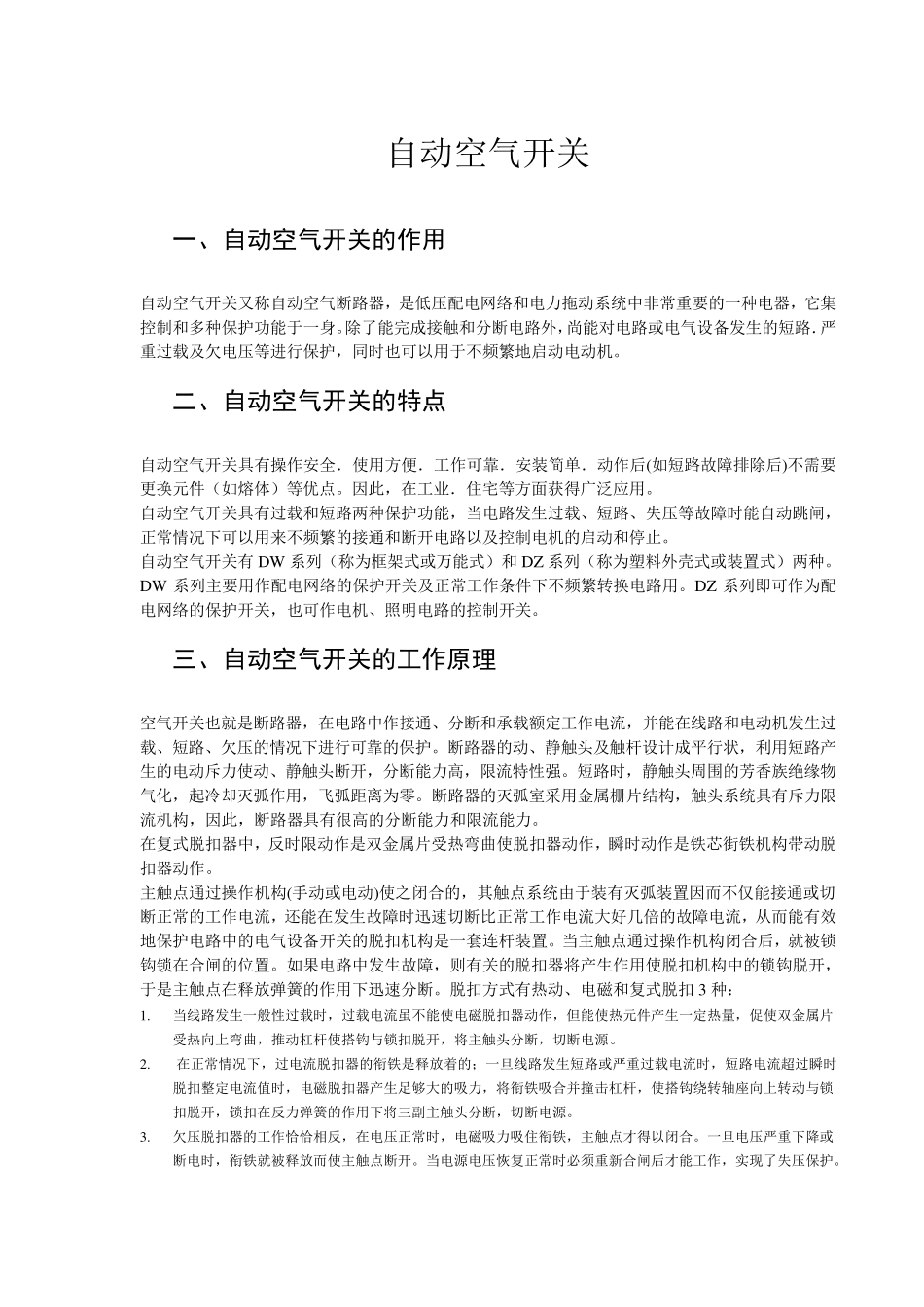

自动空气开关选型_第1页
1/6

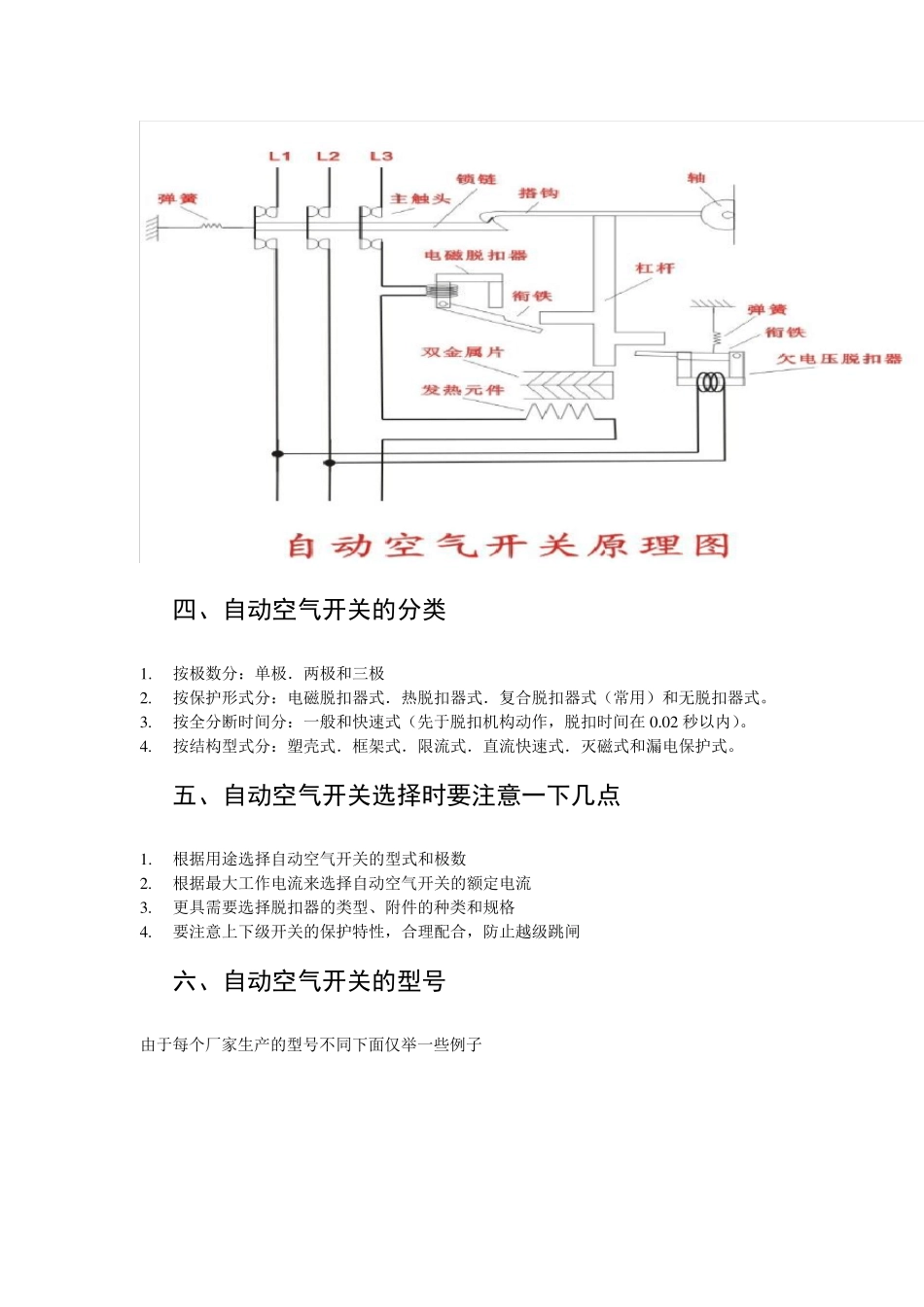

自动空气开关选型_第2页
2/6

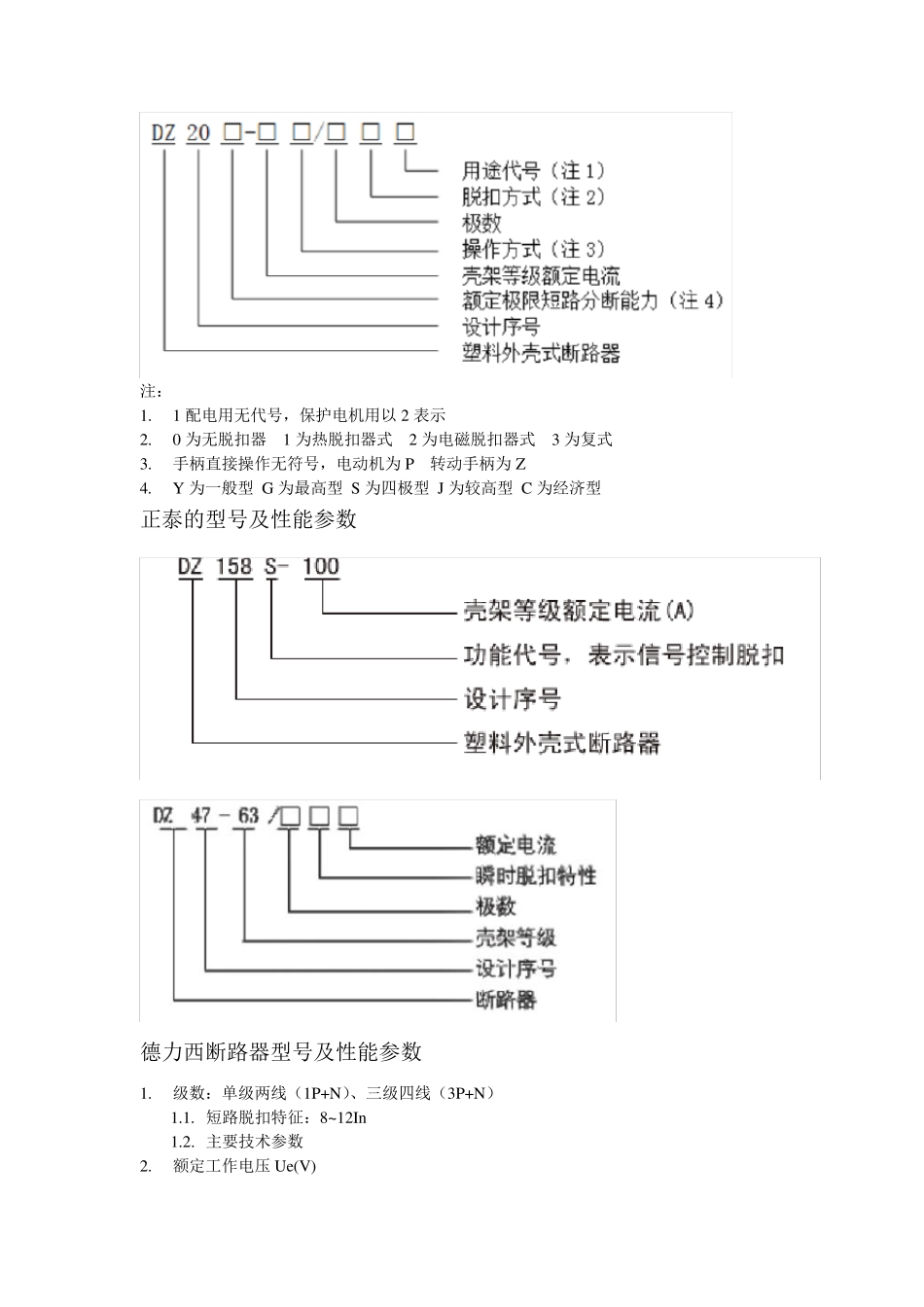

自动空气开关选型_第3页
3/6
自动空气开关 一、自动空气开关的作用 自动空气开关又称自动空气断路器,是低压配电网络和电力拖动系统中非常重要的一种电器,它集控制和多种保护功能于一身。除了能完成接触和分断电路外,尚能对电路或电气设备发生的短路.严重过载及欠电压等进行保护,同时也可以用于不频繁地启动电动机。 二、自动空气开关的特点 自动空气开关具有操作安全.使用方便.工作可靠.安装简单.动作后(如短路故障排除后)不需要更换元件(如熔体)等优点。因此,在工业.住宅等方面获得广泛应用。 自动空气开关具有过载和短路两种保护功能,当电路发生过载、短路、失压等故障时能自动跳闸,正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。 自动空气开关有DW 系列(称为框架式或万能式)和DZ系列(称为塑料外壳式或装置式)两种。DW 系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。DZ系列即可作为配电网络的保护开关,也可作电机、照明电路的控制开关。 三、自动空气开关的工作原理 空气开关也就是断路器,在电路中作接通、分断和承载额定工作电流,并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。断路器的动、静触头及触杆设计成平行状,利用短路产生的电动斥力使动、静触头断开,分断能力高,限流特性强。短路时,静触头周围的芳香族绝缘物气化,起冷却灭弧作用,飞弧距离为零。断路器的灭弧室采用金属栅片结构,触头系统具有斥力限流机构,因此,断路器具有很高的分断能力和限流能力。 在复式脱扣器中,反时限动作是双金属片受热弯曲使脱扣器动作,瞬时动作是铁芯街铁机构带动脱扣器动作。 主触点通过操作机构(手动或电动)使之闭合的,其触点系统由于装有灭弧装置因而不仅能接通或切断正常的工作电流,还能在发生故障时迅速切断比正常工作电流大好几倍的故障电流,从而能有效地保护电路中的电气设备开关的脱扣机构是一套连杆装置。当主触点通过操作机构闭合后,就被锁钩锁在合闸的位置。如果电路中发生故障,则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开,于是主触点在释放弹簧的作用下迅速分断。脱扣方式有热动、电磁和复式脱扣 3 种: 1. 当线路发生一般性过载时,过载电流虽不能使电磁脱扣器动作,但能使热元件产生一定热量,促使双金属片受热向上弯曲,推动杠杆使搭钩与锁扣脱开,将主触头分断,切断电源 。 2. 在正常情况下,过电流脱扣器的衔铁是释放着的;一旦线路发生短...
